MMBT1616A kí hiệu 16A Transistor NPN 1A 60V SOT-23

MMBT1616A Transistor NPN 1A 60V SOT-23

• Loại linh kiện: Transistor NPN.

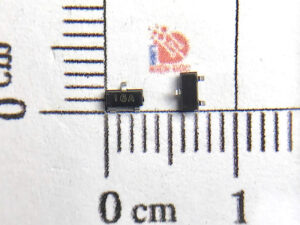

• Ký hiệu nhận dạng: 16A được in trên thân để phân biệt.
• Dạng gói: SOT-23, thiết kế nhỏ gọn, dễ tích hợp.
• Chức năng chính: Khuếch đại tín hiệu và hoạt động như công tắc điện tử.

Thông số kỹ thuật MMBT1616A

• Loại transistor: NPN.
• Dòng cực đại (Ic): 1A (1000mA).
• Điện áp cực đại:
  • Vceo: 60V (giữa cực Collector-Emitter).
  • Vcbo: 80V (giữa cực Collector-Base).
  • Vebo: 6V (giữa cực Emitter-Base).
• Hệ số khuếch đại dòng (hFE): 100 đến 320 (ở Ic = 100mA, Vce = 5V).
• Công suất tiêu thụ (Ptot): Tối đa 500mW.
• Nhiệt độ hoạt động: -55°C đến +150°C.
• Dạng gói: SOT-23 (3 chân).
  • Chân 1: Base (B).
  • Chân 2: Emitter (E).
  • Chân 3: Collector (C).

Sơ đồ chân MMBT1616A

Nguyên lý hoạt động của MMBT1616A

• Chế độ khuếch đại:
  • Một dòng nhỏ đi vào chân Base sẽ điều khiển dòng lớn hơn chảy qua chân Collector và Emitter, giúp khuếch đại tín hiệu.
• Chế độ chuyển mạch:
  • Hoạt động như một công tắc:
    • Trạng thái ON khi Base có dòng kích hoạt.
    • Trạng thái OFF khi không có dòng tại Base.

Chức năng của MMBT1616A

• Khuếch đại tín hiệu:
  • Sử dụng để tăng cường tín hiệu dòng hoặc điện áp trong các mạch điện tử.
• Chuyển mạch:
  • Điều khiển các linh kiện khác hoặc tải trong mạch.

Ứng dụng của MMBT1616A

• Mạch khuếch đại:
  • Dùng trong các mạch khuếch đại âm thanh, tín hiệu RF và mạch tiền khuếch đại.
• Mạch chuyển mạch:
  • Điều khiển rơle, LED, hoặc các tải nhỏ.
• Thiết bị điện tử tiêu dùng:
  • Được sử dụng trong TV, radio, và các thiết bị công nghệ khác.
• Mạch tích hợp:
  • Phù hợp với các mạch IC cần linh kiện kích thước nhỏ.

Ưu điểm của MMBT1616A

• Kích thước nhỏ gọn: Thiết kế SOT-23 phù hợp cho các ứng dụng yêu cầu không gian hẹp.
• Hiệu suất cao: Đáp ứng tốt với dòng tải cao trong kích thước nhỏ.
• Độ tin cậy cao: Chịu được điện áp cao và dải nhiệt độ rộng.

Transistor MMBT1616A là giải pháp lý tưởng cho các ứng dụng yêu cầu khả năng khuếch đại mạnh mẽ và hiệu suất ổn định trong không gian giới hạn.
