MIC38C45YM 38C45YM IC điều khiển xung PWM SOIC-8

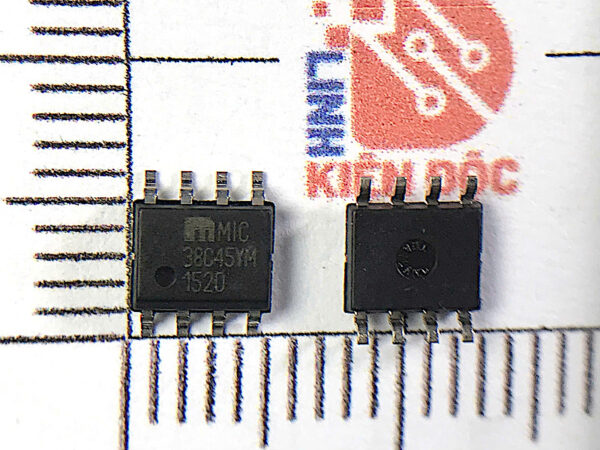

MIC38C45YM 38C45YM SOIC-8

MIC38C45YM là một bộ điều khiển nguồn PWM (Pulse Width Modulation) hiệu năng cao do Microchip Technology sản xuất. Với gói SOIC-8 nhỏ gọn và tính năng điều khiển chính xác, linh kiện này được sử dụng rộng rãi trong các ứng dụng nguồn chuyển mạch và điều khiển động cơ.

Sơ đồ chân MIC38C45YM

Sơ đồ khối chức năng MIC38C45YM

Thông số kỹ thuật chính của MIC38C45YM

• Hãng sản xuất: Microchip Technology
• Mã linh kiện: MIC38C45YM
• Ký hiệu trên IC: 38C45YM
• Gói IC: SOP-8 (Small Outline Package, 8 chân)
• Điện áp hoạt động: 7V đến 30V
• Tần số hoạt động: Lên đến 500 kHz
• Dòng khởi động: Tối đa 0.5 mA
• Tỷ lệ điều chế xung: Tối đa 100%
• Điện áp đầu ra: Lên đến 30V
• Nhiệt độ hoạt động: -40°C đến +125°C

Nguyên lý hoạt động của MIC38C45YM

MIC38C45YM hoạt động dựa trên nguyên tắc điều chế độ rộng xung (PWM). Nó kiểm soát tín hiệu đầu ra bằng cách thay đổi chu kỳ hoạt động (Duty Cycle) dựa trên sự phản hồi từ hệ thống:

1. Điện áp phản hồi: Đầu vào phản hồi so sánh với điện áp tham chiếu bên trong để xác định chu kỳ hoạt động.
2. Bộ dao động nội: Xác định tần số chuyển mạch.
3. Bộ khuếch đại lỗi: So sánh tín hiệu phản hồi với điện áp tham chiếu để điều chỉnh độ rộng xung.
4. Bộ bảo vệ: Bảo vệ chống quá dòng, quá nhiệt hoặc ngắn mạch.

Bằng cách điều chỉnh chu kỳ hoạt động, MIC38C45YM giúp duy trì điện áp hoặc dòng điện đầu ra ổn định trong các ứng dụng nguồn chuyển mạch.

Chức năng và đặc điểm nổi bật của MIC38C45YM

1. Hiệu suất cao:
   Thiết kế hiệu quả giúp giảm tổn hao năng lượng trong các hệ thống nguồn chuyển mạch.
2. Tần số hoạt động linh hoạt:
   Hỗ trợ tần số chuyển mạch cao, phù hợp với nhiều ứng dụng khác nhau.
3. Bảo vệ tích hợp:
   Đảm bảo an toàn trong trường hợp quá tải hoặc ngắn mạch.
4. Gói SOIC-8 nhỏ gọn:
   Dễ dàng tích hợp trên PCB, tiết kiệm không gian thiết kế.

Ứng dụng của MIC38C45YM

• Nguồn chuyển mạch: Bộ nguồn AC-DC, DC-DC converter.
• Điều khiển động cơ: Kiểm soát tốc độ và hiệu suất của động cơ DC.
• Hệ thống năng lượng tái tạo: Inverter trong hệ thống năng lượng mặt trời và gió.
• Thiết bị công nghiệp: Điều khiển tải và cung cấp năng lượng trong các thiết bị công nghiệp.

Ưu điểm của MIC38C45YM

• Tiêu thụ điện năng thấp, tăng hiệu suất tổng thể.
• Độ ổn định cao, thích hợp cho các ứng dụng yêu cầu độ chính xác.
• Bảo vệ đa dạng, tăng cường độ tin cậy cho hệ thống.

MIC38C45YM là lựa chọn lý tưởng cho các ứng dụng cần giải pháp điều khiển nguồn hiệu quả, nhỏ gọn và đáng tin cậy.

Kích thước MIC38C45YM
