MIC38C42YM IC điều khiển xung PWM SOP-8
20,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
banlinhkiendientu.vn là đơn vị chuyên cung cấp IC MIC38C42YM với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng
Giới thiệu IC MIC38C42YM
MIC38C4x có tần số cố định, hiệu suất cao, dòng điện bộ điều khiển chế độ thuê mướn. Các thiết bị BiCMOS của Micrel được chân tương thích với các thiết bị lưỡng cực 384x nhưng có một số tính năng cải tiến. Mạch khóa điện áp thấp cho phép phiên bản ’42 và ’44 khởi động ở mức 14,5V và hoạt động ở mức 9V, còn ’43 và Phiên bản ’45 bắt đầu ở mức 8.4V với mức hoạt động giảm xuống 7.6V. Tất cả phiên bản hoạt động lên đến 20V. Khi so sánh với các thiết bị 384x lưỡng cực hoạt động từ một Nguồn 15V, dòng khởi động đã giảm xuống mức thông thường là 50μA và dòng điện hoạt động đã giảm xuống còn 4,0 mA điển hình.
Thời gian tăng và giảm đầu ra giảm khiến MOSFET lớn hơn, và khả năng đầu ra từ đường ray đến đường ray làm tăng hiệu quả, đặc biệt đặc biệt ở điện áp cung cấp thấp hơn. MIC38C4x cũng có tính năng một dòng phóng điện dao động được cắt bớt và tham khảo băng thông vậy. MIC38C4x biểu thị DIP nhựa 8 chân, SOIC và MSOP gói. MIC384Cx-1 biểu thị DIP nhựa 14 chân và gói SOIC. Thiết bị 8 chân có kích thước nhỏ, trong khi 14-pin các thiết bị pin tách biệt các kết nối analog và nguồn cho cải thiện hiệu suất và tiêu tán năng lượng.
Đặc trưng IC MIC38C42YM
- Thời gian tăng đầu ra nhanh 40ns và thời gian giảm đầu ra 30ns
- Phạm vi nhiệt độ –40°C đến +85°C đáp ứng thông số kỹ thuật UC284x
- Quy trình BiCMOS hiệu suất cao, tiêu thụ điện năng thấp
- Dòng khởi động cực thấp (điển hình 50μA)
- Dòng điện hoạt động thấp (điển hình là 4mA)
- Đầu ra CMOS với chuyển động từ ray sang ray
- Hoạt động ở chế độ dòng điện ≥ 500kHz
- Đã cắt bớt tham chiếu băng thông 5V
- Pin-for-pin tương thích với UC3842/3843/3844/3845(A)
- Dòng xả dao động được cắt bớt
- UVLO có độ trễ
- Dòng dẫn chéo thấp
Ứng dụng IC MIC38C42YM
- Nguồn điện ở chế độ hiện tại, ngoại tuyến, chuyển mạch
- Bộ chuyển đổi dc-to-dc ở chế độ hiện tại.
- Bộ điều chỉnh “buck” giảm dần
- Tăng cường bộ điều chỉnh “tăng cường”
- Flyback, bộ điều chỉnh cách ly
- Bộ chuyển đổi chuyển tiếp
- Bộ chuyển đổi FET đồng bộ
Xem thêm: Các mã IC khác

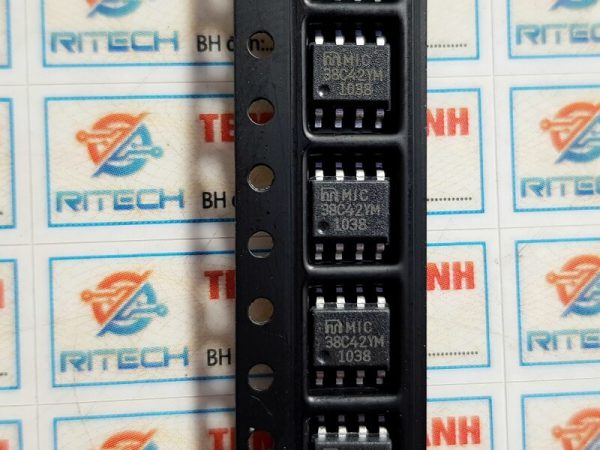

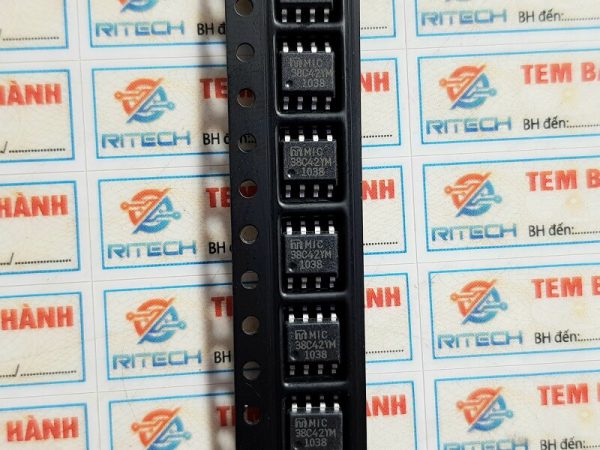

Hình ảnh thực tế của MIC38C42YM
Sơ đồ chân IC MIC38C42YM
Cấu tạo trong của IC MIC38C42YM
Thông số kỹ thuật IC IC MIC38C42YM
Kích thước của IC MIC38C42YM
