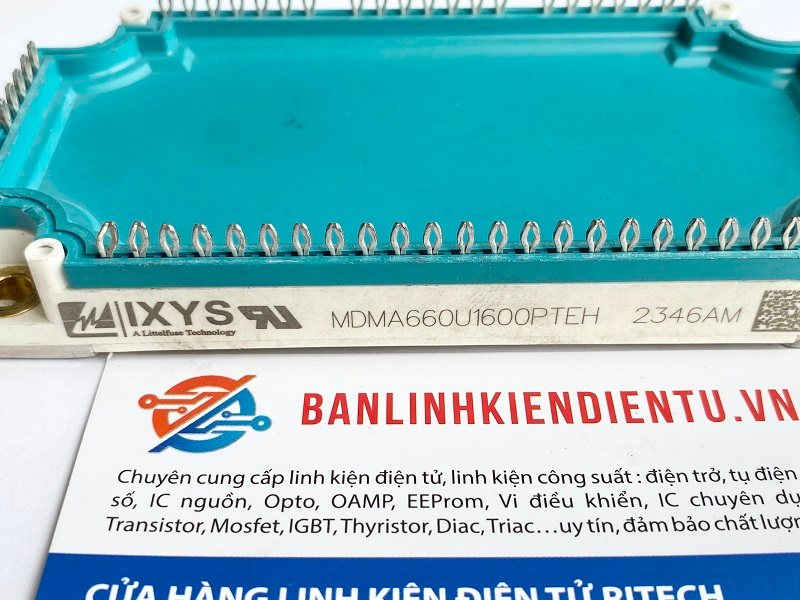

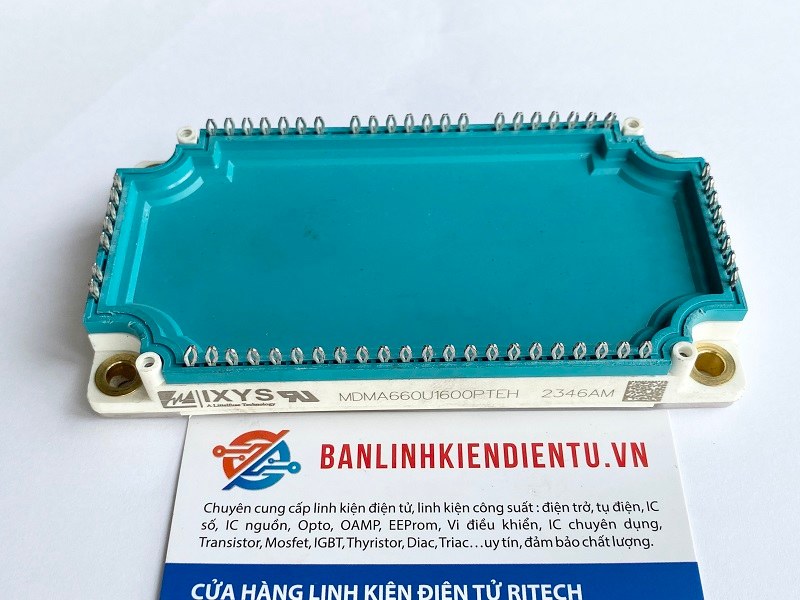

MDMA660U1600PTEH Module chỉnh lưu 660A 1600V tháo máy

Giới thiệu về MDMA660U1600PTEH

MDMA660U1600PTEH là một modul chỉnh lưu cầu ba pha (Three-Phase Bridge Rectifier Module) có khả năng xử lý điện áp và dòng điện cao. Thiết bị này thường được sử dụng trong các hệ thống công suất lớn, như các hệ thống điều khiển động cơ, nguồn cấp công nghiệp, và thiết bị điện tử công suất, nơi yêu cầu chuyển đổi dòng điện xoay chiều (AC) ba pha thành dòng điện một chiều (DC).

MDMA660U1600PTEH là một modul chỉnh lưu cầu ba pha mạnh mẽ với khả năng chịu dòng điện lớn (660A) và điện áp ngược cực đại 1600V. Modul này được thiết kế để sử dụng trong các ứng dụng công suất lớn và yêu cầu độ tin cậy cao, như hệ thống điều khiển động cơ, nguồn cấp công nghiệp, hệ thống năng lượng tái tạo và bộ UPS. Với thiết kế tích hợp và độ bền cao, MDMA660U1600PTEH là giải pháp lý tưởng cho các hệ thống điện công nghiệp và năng lượng tiên tiến.

Đặc điểm nổi bật MDMA660U1600PTEH

• Chỉnh lưu ba pha toàn sóng: Thiết bị có thể chuyển đổi cả ba pha của dòng điện AC thành dòng điện DC ổn định, giúp tối ưu hóa hiệu suất và giảm thiểu sóng hài.
• Khả năng xử lý dòng điện lớn: MDMA660U1600PTEH có thể chịu được dòng điện định mức cao, thích hợp cho các ứng dụng công suất lớn và yêu cầu độ tin cậy cao.
• Điện áp hoạt động cao: Modul có khả năng xử lý điện áp ngược cực đại lên đến 1600V, giúp đảm bảo an toàn và độ bền trong các hệ thống điện áp cao.
• Thiết kế tích hợp và nhỏ gọn: Thiết kế tích hợp của modul giúp dễ dàng lắp đặt trong các hệ thống điện lớn, tiết kiệm không gian và giảm thiểu số lượng linh kiện rời.

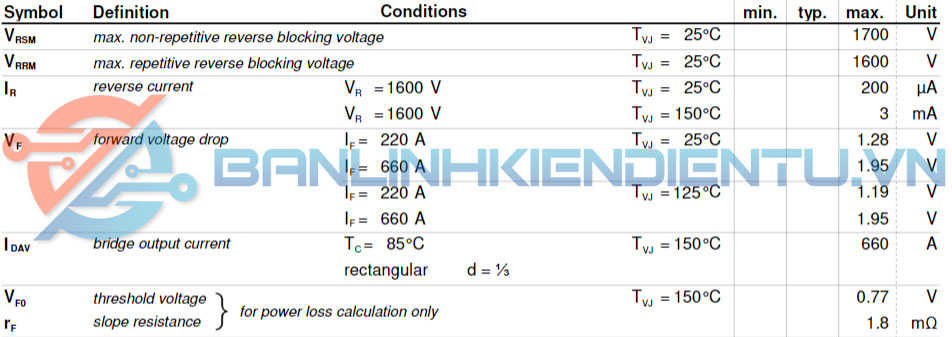

Thông số kỹ thuật MDMA660U1600PTEH

• Dòng điện định mức (If): 660A
  • Đây là mức dòng điện tối đa mà modul có thể xử lý liên tục trong điều kiện hoạt động bình thường.
• Điện áp ngược cực đại (Vr): 1600V
  • Điện áp ngược tối đa mà thiết bị có thể chịu mà không bị phá hủy hoặc hư hỏng.
• Điện áp thuận (Vf): Thấp
  • Điện áp rơi qua modul khi dẫn dòng điện, giúp giảm thiểu tổn thất năng lượng và tối ưu hóa hiệu suất chuyển đổi.
• Nhiệt độ hoạt động (Tj): -40°C đến +150°C
  • Modul có thể hoạt động ổn định trong điều kiện môi trường khắc nghiệt, với dải nhiệt độ hoạt động rộng.
• Thiết kế dạng modul: Modul được tích hợp trong một vỏ cứng, giúp tản nhiệt tốt hơn và bảo vệ linh kiện bên trong khỏi các tác động môi trường.

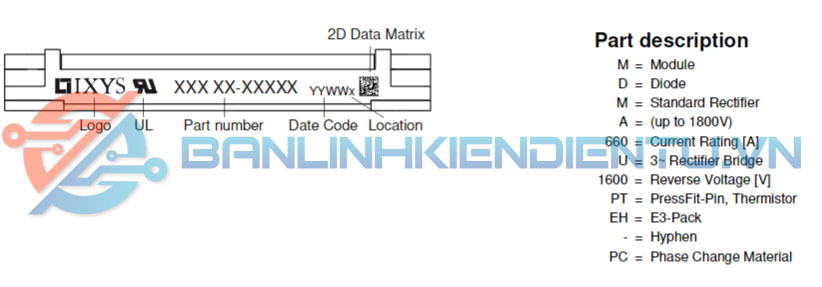

Cách đọc mã sản phẩm MDMA660U1600PTEH

Ứng dụng MDMA660U1600PTEH

• Hệ thống điều khiển động cơ: Modul này thường được sử dụng trong các hệ thống điều khiển động cơ ba pha, giúp cung cấp nguồn DC ổn định và mạnh mẽ cho các động cơ công suất lớn.
• Nguồn cấp công nghiệp: MDMA660U1600PTEH được sử dụng trong các hệ thống cấp nguồn công nghiệp, như các bộ nguồn cấp cho máy móc, thiết bị sản xuất, và hệ thống năng lượng.
• Hệ thống năng lượng tái tạo: Modul này cũng có thể được dùng trong các hệ thống năng lượng tái tạo, như hệ thống điện mặt trời và điện gió, nơi yêu cầu khả năng chỉnh lưu mạnh mẽ và ổn định.
• Bộ nguồn UPS (Uninterruptible Power Supply): MDMA660U1600PTEH có thể sử dụng trong các hệ thống UPS, giúp duy trì dòng điện DC ổn định trong các tình huống mất điện lưới.
• Bộ biến tần: Modul này có thể được tích hợp vào các bộ biến tần, giúp điều khiển tần số và điện áp đầu ra cho các ứng dụng yêu cầu điện năng linh hoạt.

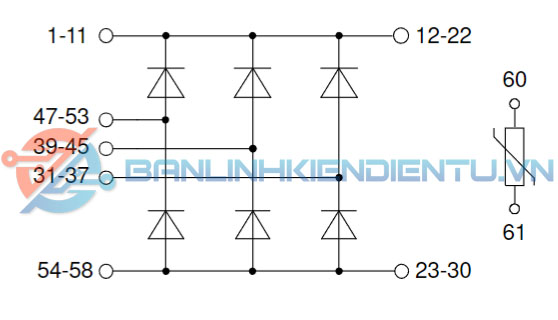

Sơ đồ tương đương MDMA660U1600PTEH

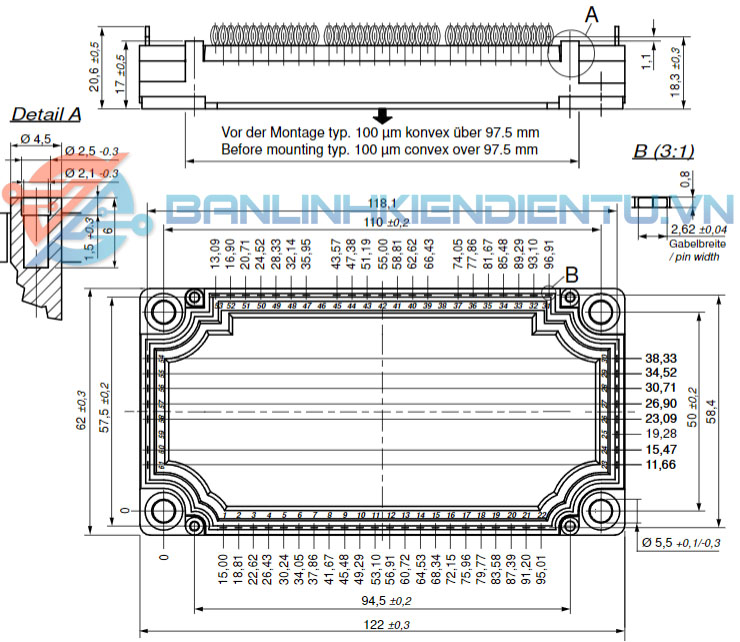

Kích thước MDMA660U1600PTEH

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet MDMA660U1600PTEH
