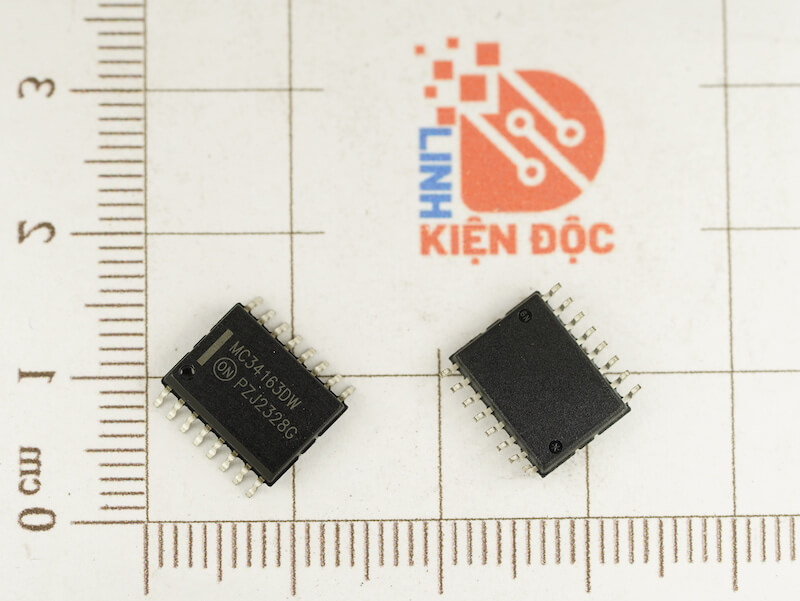

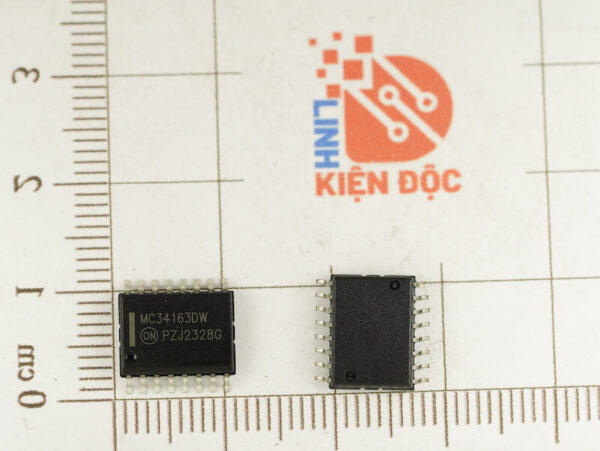

MC34163DW IC nguồn Step-Up/Down, Inverting SOP−16

GIỚI THIỆU CHUNG VỀ MC34163DW IC NGUỒN SOP-16

MC34163DW là một IC điều chỉnh nguồn chuyển mạch (Switching Regulator IC) tích hợp, thuộc dòng sản phẩm MC34163/MC33163 của onsemi (trước đây là ON Semiconductor). Con chip này được thiết kế để cung cấp các chức năng cốt lõi cần thiết cho việc xây dựng các bộ chuyển đổi DC-DC hiệu quả. Điểm đặc biệt của MC34163DW là khả năng hoạt động linh hoạt trong nhiều cấu hình khác nhau, bao gồm chuyển đổi hạ áp (step-down/buck), chuyển đổi tăng áp (step-up/boost), và chuyển đổi đảo ngược điện áp (voltage-inverting), chỉ với một số lượng tối thiểu các linh kiện bên ngoài. Nó tích hợp một công tắc công suất (power switch) bên trong, giúp đơn giản hóa thiết kế và giảm kích thước mạch. MC34163DW thường được đóng gói trong kiểu SOP-16 (Small Outline Package – 16 chân), phù hợp cho các ứng dụng yêu cầu kích thước nhỏ gọn.

THÔNG SỐ KỸ THUẬT MC34163DW

• Loại IC: IC điều chỉnh nguồn chuyển mạch (Switching Regulator IC)
• Chức năng: Step-Up (Boost), Step-Down (Buck), Voltage-Inverting
• Kiểu điều khiển: Chế độ dòng điện (Current Mode Control) hoặc Chế độ điện áp (Voltage Mode Control – cần kiểm tra datasheet cụ thể để xác nhận).
• Dòng điện đầu ra (Output Current/Switch Current): Khoảng 3.4A (dòng công tắc bên trong).
• Tần số chuyển mạch (Switching Frequency): Lập trình được bằng các linh kiện bên ngoài (điện trở/tụ điện).
• Tích hợp công tắc công suất: Có (MOSFET hoặc BJT tùy phiên bản, thường là BJT hoặc MOSFET với VCE(sat) thấp).
• Tính năng bảo vệ: Thường bao gồm bảo vệ quá dòng (Overcurrent Protection), khóa điện áp thấp (Undervoltage Lockout – UVLO).
• Kiểu chân: SOP-16 (Small Outline Package – 16 chân).

SƠ ĐỒ CHÂN  MC34163DW

CẤU TẠO MC34163DW

MC34163DW là một IC đơn chip tích hợp nhiều khối chức năng bên trong, bao gồm:

• Bộ tạo dao động (Oscillator): Tạo ra tín hiệu xung clock để định thời gian cho quá trình chuyển mạch. Tần số dao động có thể được điều chỉnh bằng cách kết nối điện trở và tụ điện bên ngoài.
• Bộ so sánh lỗi (Error Amplifier): So sánh điện áp đầu ra (được phản hồi về) với một điện áp tham chiếu nội bộ để tạo ra tín hiệu lỗi.
• Bộ điều chế độ rộng xung (PWM Comparator): So sánh tín hiệu lỗi với một tín hiệu dốc (ramp signal) để tạo ra các xung PWM có độ rộng thay đổi.
• Công tắc công suất (Power Switch/Transistor): Một transistor công suất (thường là BJT hoặc MOSFET) tích hợp sẵn bên trong, chịu trách nhiệm bật/tắt dòng điện để truyền năng lượng.
• Bộ bảo vệ quá dòng (Current Limit Circuitry): Giám sát dòng điện qua công tắc và giới hạn nó để bảo vệ IC khỏi hư hỏng.
• Bộ tham chiếu điện áp (Voltage Reference): Cung cấp điện áp tham chiếu ổn định để so sánh với điện áp đầu ra.
• Khóa điện áp thấp (UVLO – UnderVoltage LockOut): Đảm bảo IC chỉ hoạt động khi điện áp cung cấp đạt mức tối thiểu an toàn.

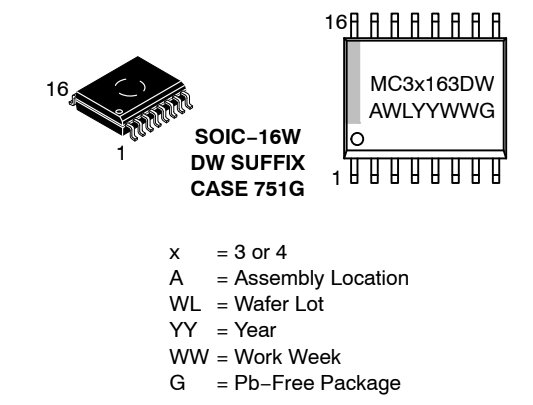

GIẢI THÍCH TÊN GỌI MC34163DW

ỨNG DỤNG THỰC TẾ MC34163DW

MC34163DW được sử dụng rộng rãi trong các bộ nguồn chuyển mạch có công suất vừa và nhỏ, đặc biệt là trong các ứng dụng:

• Bộ chuyển đổi DC-DC cho thiết bị điện tử tiêu dùng: Cung cấp nguồn cho các thiết bị như đầu DVD, thiết bị mạng, bộ sạc, adapter.
• Hệ thống nguồn phụ trợ: Tạo ra các điện áp phụ trợ trong các hệ thống lớn hơn.
• Bộ cấp nguồn cho vi điều khiển và các chip khác: Cung cấp nguồn ổn định từ một nguồn điện áp đầu vào không ổn định.
• Bộ chuyển đổi Boost/Buck/Inverting: Xây dựng các mạch tăng áp, hạ áp hoặc đảo ngược điện áp.
• Các ứng dụng công nghiệp và điều khiển: Cấp nguồn cho các cảm biến, module điều khiển nhỏ.
• Thiết bị chạy bằng pin: Chuyển đổi điện áp pin để cấp nguồn cho các linh kiện khác.

CÁCH ĐO IC NGUỒN (MC34163DW)

Việc đo một IC nguồn phức tạp như MC34163DW đòi hỏi một chút kiến thức về mạch điện và cách hoạt động của nó. Dưới đây là các bước cơ bản, nhưng để kiểm tra toàn diện, cần có kinh nghiệm và có thể cần oscilloscope:

1. Quan sát bằng mắt thường: Kiểm tra xem có dấu hiệu cháy, nứt, phù, hoặc các chân bị cong/gãy không.
2. Đo điện trở/thông mạch (khi không cấp nguồn):
   • Kiểm tra chập giữa các chân nguồn: Sử dụng đồng hồ vạn năng ở chế độ đo điện trở hoặc thông mạch, đo giữa chân VCC (nguồn dương) và GND (đất). Nếu kim lên hết hoặc đồng hồ kêu bíp, có thể IC bị chập nội bộ.
   • Kiểm tra các chân khác: Đo giữa các chân khác và GND/VCC để xem có chập không. Tuy nhiên, kết quả có thể khó giải thích do có các linh kiện bán dẫn bên trong.
3. Đo điện áp khi cấp nguồn (trong mạch):
   • Điện áp cấp nguồn (VCC): Đo điện áp tại chân VCC so với GND. Đảm bảo nó nằm trong phạm vi điện áp hoạt động cho phép của IC.
   • Điện áp tham chiếu (Vref): Đo điện áp tại chân Vref (nếu có). Nó phải là một điện áp ổn định (ví dụ: 1.25V).
   • Điện áp đầu ra bộ dao động/PWM: Sử dụng oscilloscope để quan sát tín hiệu xung PWM tại chân điều khiển công tắc (ví dụ: chân Collector/Drain của công tắc nội bộ hoặc chân OUT). Nếu không có xung hoặc xung không đúng, IC có thể hỏng.
   • Điện áp tại các chân cảm biến/phản hồi: Kiểm tra điện áp tại chân phản hồi (Feedback) và chân giới hạn dòng (Current Limit/Sense) để xem chúng có đúng với hoạt động của mạch không.
4. Kiểm tra nhiệt độ: Khi cấp nguồn và cho mạch hoạt động, chạm nhẹ vào IC (cẩn thận để tránh giật điện). Nếu IC nóng lên bất thường rất nhanh mà không có tải hoặc tải thấp, có thể IC đã bị hỏng hoặc có vấn đề về mạch.
5. Kiểm tra bằng cách thay thế: Đây là cách đáng tin cậy nhất nếu bạn không có thiết bị chuyên dụng. Thay thế IC nghi ngờ bằng một IC mới hoặc đã biết là tốt.

LINH KIỆN TƯƠNG ĐƯƠNG MC34163DW

Việc tìm kiếm linh kiện tương đương hoàn hảo cho một IC nguồn cụ thể như MC34163DW có thể khó khăn do có nhiều thông số chức năng và cấu trúc khác nhau. Tuy nhiên, các nhà sản xuất thường có các biến thể hoặc dòng sản phẩm tương tự.

• Các phiên bản khác của chính dòng MC34163/MC33163: onsemi có thể có các phiên bản khác trong cùng dòng sản phẩm với các đuôi mã khác (ví dụ: MC33163DW) hoặc các kiểu chân khác nhau, nhưng chức năng cơ bản là tương tự.
• Các IC điều khiển Buck/Boost/Inverting tổng quát: Các nhà sản xuất khác như Texas Instruments (TI), STMicroelectronics, Analog Devices (Maxim Integrated) cũng có các IC điều khiển PWM cho các cấu trúc Buck/Boost/Inverting. Tuy nhiên, bạn cần phải:
  • Kiểm tra kỹ datasheet: So sánh từng thông số một (điện áp đầu vào/ra, dòng điện công tắc, tần số, tính năng bảo vệ, kiểu điều khiển, sơ đồ chân) để đảm bảo tương thích.
  • Đánh giá lại thiết kế mạch: Có thể cần phải thay đổi một số linh kiện bên ngoài (điện trở, tụ điện, cuộn cảm) và điều chỉnh bố cục PCB để phù hợp với IC mới.

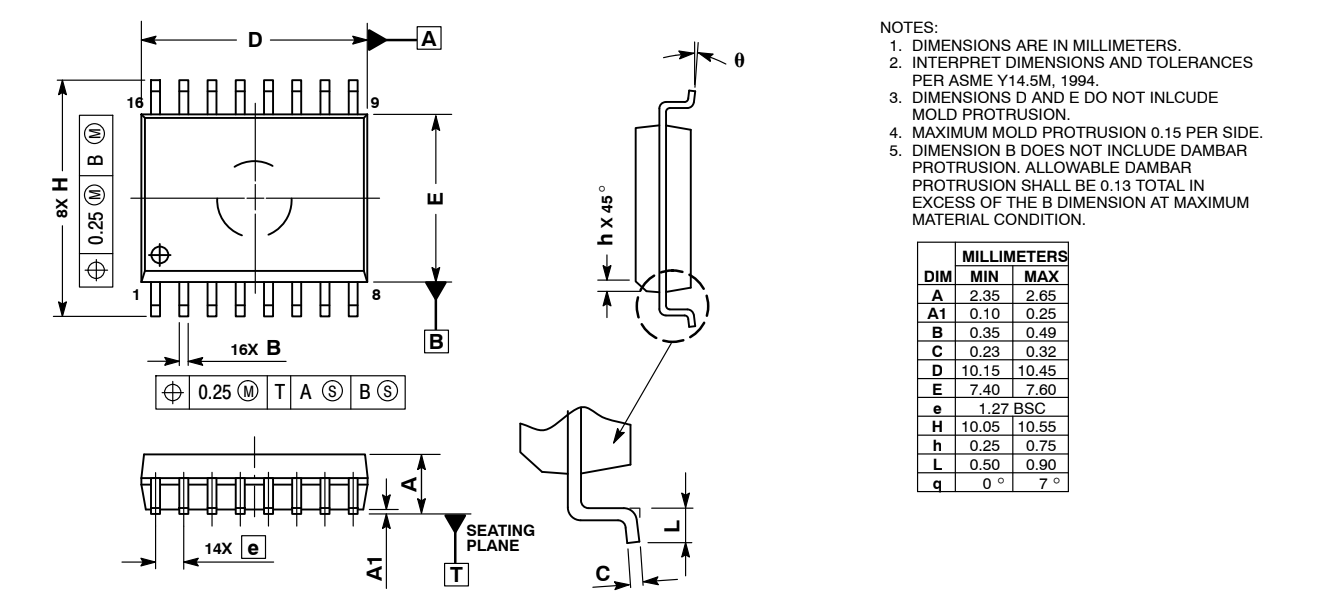

KÍCH THƯỚC MC34163DW

XEM THÊM CÁC IC NGUỒN KHÁC TẠI ĐÂY

DATASHEET MC34163DW:
