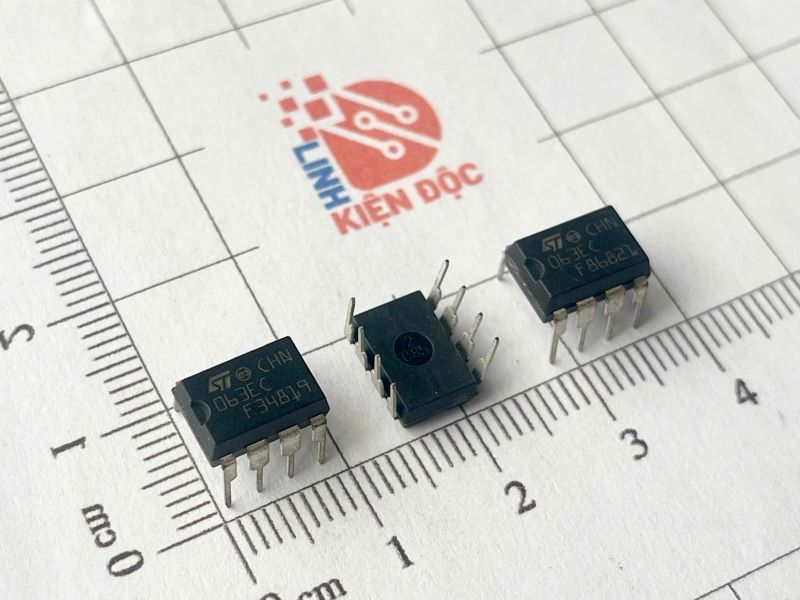

MC34063 063EC IC nguồn DIP-8

Giới thiệu về MC34063

MC34063 là một IC chuyển đổi nguồn DC-DC dạng buck (giảm áp), boost (tăng áp) và inverter (đảo áp). Được thiết kế để hoạt động với tần số chuyển mạch có thể điều chỉnh, MC34063 có chi phí thấp, dễ sử dụng và phù hợp cho nhiều ứng dụng cung cấp điện áp đầu ra ổn định.

Đặc điểm nổi bật

• Hỗ trợ ba chế độ hoạt động: Buck (giảm áp), Boost (tăng áp), và Inverter (đảo điện áp).
• Điện áp hoạt động rộng: 3V đến 40V, phù hợp với nhiều nguồn cấp khác nhau.
• Dòng đầu ra lên đến 1.5A, có thể mở rộng với MOSFET bên ngoài.
• Tần số chuyển mạch điều chỉnh được, giúp tối ưu hiệu suất.
• Bảo vệ quá dòng và giới hạn dòng đầu ra.
• Hiệu suất chuyển đổi cao (khoảng 80-90%), giảm tổn hao năng lượng.
• Tích hợp mạch khuếch đại so sánh, transistor công suất và mạch dao động bên trong, giúp thiết kế mạch đơn giản hơn.
• Chi phí thấp, dễ dàng tìm kiếm trên thị trường.

Thông số kỹ thuật MC34063

Ứng dụng

MC34063 được sử dụng rộng rãi trong các ứng dụng nguồn xung:

• Bộ nguồn DC-DC cho vi điều khiển và thiết bị nhúng.
• Cung cấp điện áp ổn định cho cảm biến và linh kiện điện tử.
• Bộ sạc pin, bộ cấp nguồn di động.
• Nguồn cấp cho mạch điều khiển động cơ nhỏ.
• Nguồn xung cho các thiết bị công nghiệp, y tế và dân dụng.

Sơ đồ chân MC34063

Kích thước MC34063

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet MC34063
