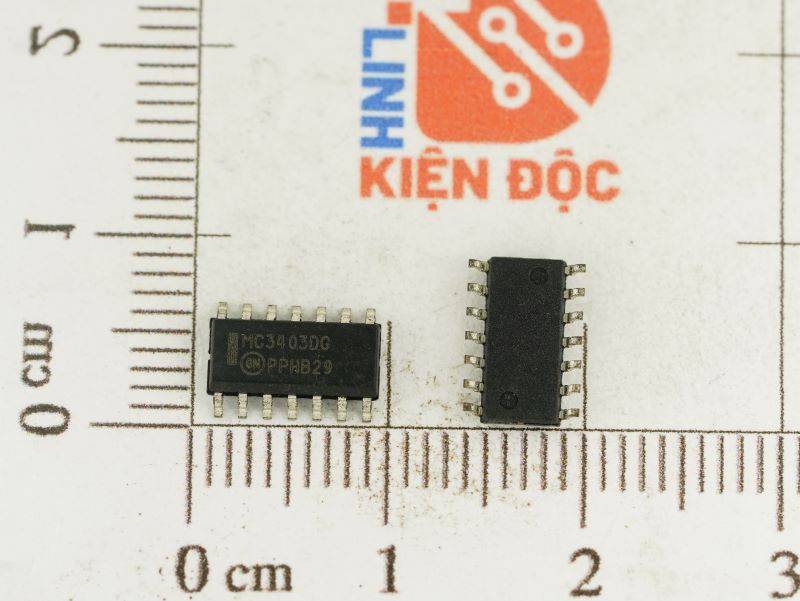

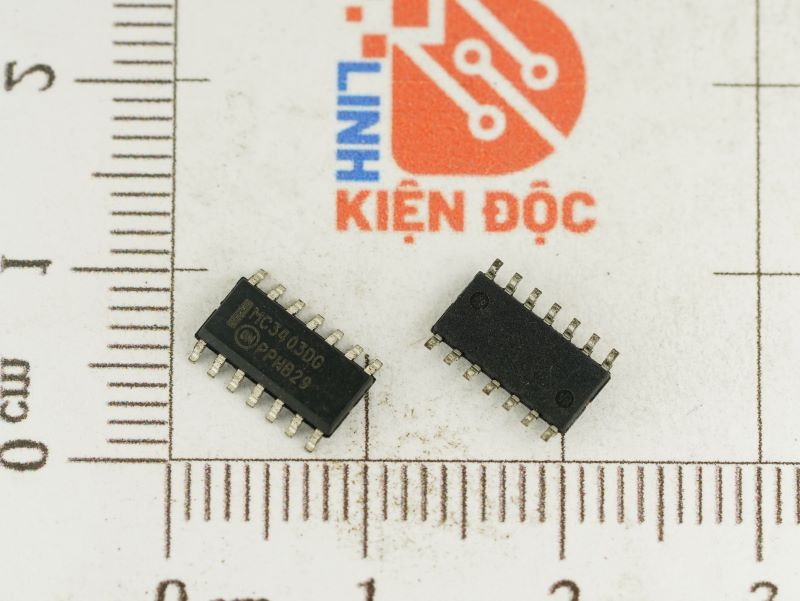

MC3403DG MC3403 IC Chuyên Dụng SOP-14

Giới thiệu về MC3403DG

MC3403DG là một IC khuếch đại thuật toán (Operational Amplifier) tích hợp 4 kênh (quad op-amp), được thiết kế để hoạt động trong nhiều ứng dụng tương tự (analog) khác nhau. Nó cung cấp hiệu suất ổn định với độ méo thấp và mức tiêu thụ năng lượng thấp, phù hợp với các hệ thống yêu cầu độ chính xác cao và chi phí thấp.

Đặc điểm MC3403DG

• Tích hợp 4 kênh khuếch đại:
  • Một gói IC duy nhất chứa bốn bộ khuếch đại độc lập.
• Hoạt động điện áp kép hoặc đơn:
  • Có thể sử dụng trong cấu hình cung cấp điện áp đơn hoặc đối xứng.
• Tiêu thụ năng lượng thấp:
  • Phù hợp cho các thiết bị nhúng và hệ thống chạy bằng pin.
• Hiệu suất ổn định:
  • Độ khuếch đại cao và độ méo thấp, phù hợp với các ứng dụng cần xử lý tín hiệu chính xác.
• Đóng gói nhỏ gọn:
  • Đóng gói SOP-14, tiết kiệm không gian trên PCB.

Thông số kỹ thuật MC3403DG

• Số kênh: 4 (Quad Operational Amplifier).
• Điện áp cung cấp (Supply Voltage):
  • Điện áp đơn: 3V đến 32V.
  • Điện áp đôi: ±1.5V đến ±16V.
• Dòng tiêu thụ (Quiescent Current): Tối đa 2.5 mA.
• Điện áp đầu vào bù (Input Offset Voltage): Tối đa 5 mV.
• Tốc độ quay tín hiệu (Slew Rate): 0.5 V/µs.
• Băng thông (Unity-Gain Bandwidth): 1 MHz.
• Điện trở đầu vào: 1 MΩ (tối thiểu).
• Nhiệt độ hoạt động: -40°C đến +85°C.

Ứng dụng MC3403DG

1. Xử lý tín hiệu tương tự:
   • Khuếch đại tín hiệu từ các cảm biến.
   • Tăng cường tín hiệu trong hệ thống đo lường.
2. Hệ thống âm thanh:
   • Tăng cường tín hiệu âm thanh với độ méo thấp.
3. Hệ thống điều khiển:
   • Sử dụng trong mạch phản hồi và điều khiển PID.
4. Mạch lọc và tạo tín hiệu:
   • Thiết kế các mạch lọc tín hiệu, mạch dao động, và mạch chuyển đổi tương tự-số.
5. Ứng dụng công nghiệp và tiêu dùng:
   • Dùng trong thiết bị đo, hệ thống giám sát, và các ứng dụng tự động hóa.

Sơ đồ chân MC3403DG

Sơ đồ tương đương MC3403DG

Kích thước MC3403DG

Xem thêm những sản phẩm IC khác tại đây

Datasheet MC3403DG
