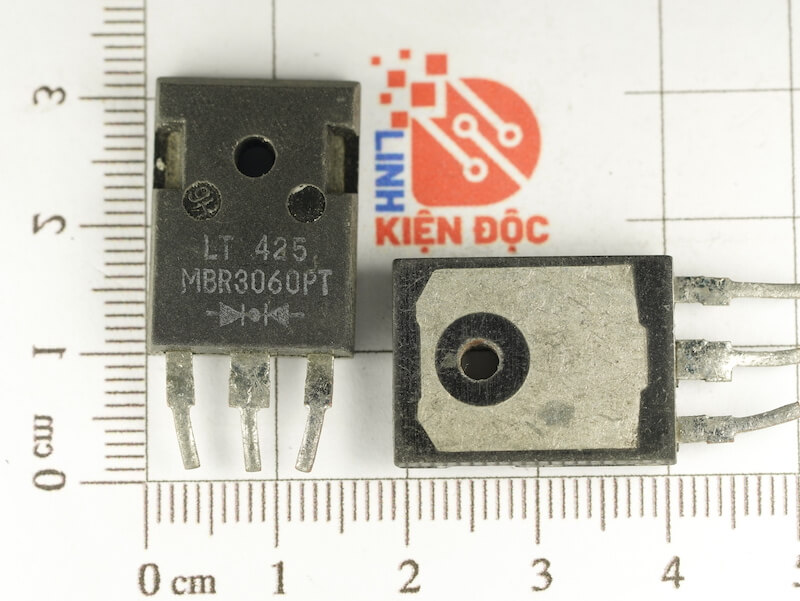

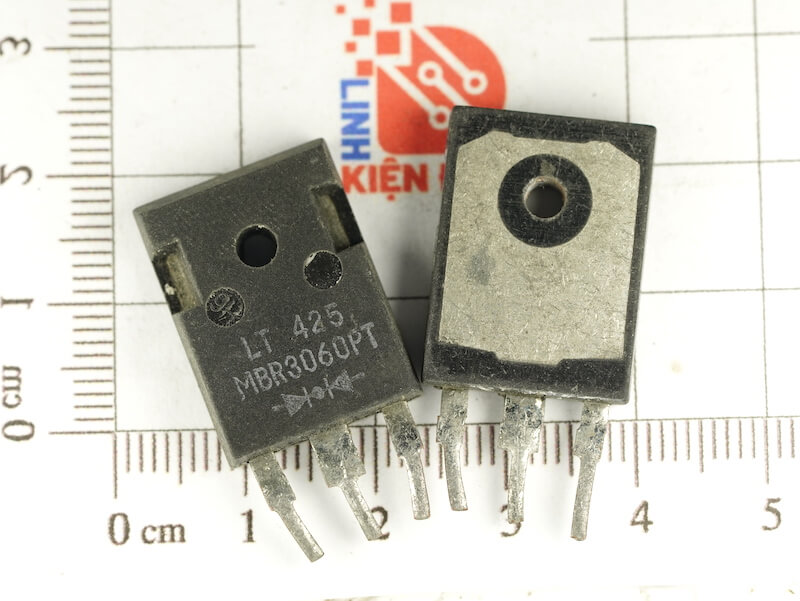

Giới thiệu về MBR3060PT
MBR3060PT là một loại diode chỉnh lưu Schottky, được thiết kế để sử dụng trong các ứng dụng yêu cầu hiệu suất cao và tốc độ chuyển mạch nhanh. MBR3060PT là một diode chỉnh lưu Schottky mạnh mẽ với khả năng chịu điện áp lên đến 60V và dòng điện tối đa 30A. Với các đặc điểm nổi bật như điện áp thuận thấp và tốc độ chuyển mạch nhanh, diode này rất phù hợp cho nhiều ứng dụng trong lĩnh vực điện tử công suất, bộ nguồn chuyển mạch, và các mạch bảo vệ trong thiết bị điện tử.
Đặc điểm nổi bật MBR3060PT
- Công nghệ Schottky: MBR3060PT sử dụng công nghệ Schottky, cho phép diode chuyển mạch rất nhanh và giảm thiểu tổn thất năng lượng.
- Điện áp ngược thấp: Với khả năng chịu điện áp lên đến 60V, diode này phù hợp cho nhiều ứng dụng công suất thấp đến trung bình.
- Dòng điện lớn: Diode có khả năng chịu dòng điện lên đến 30A, cho phép hoạt động trong các ứng dụng yêu cầu dòng điện cao.
- Điện áp thuận thấp: Điện áp thuận chỉ khoảng 0.45V, giúp giảm tổn thất năng lượng và cải thiện hiệu suất của mạch.
Thông số kỹ thuật MBR3060PT
- Điện áp ngược cực đại (VR): 60V
- Dòng điện thuận trung bình (IF): 30A
- Điện áp thuận (VF): Khoảng 0.45V tại dòng 30A
- Dòng rò ngược (IR): Thấp, thường là khoảng 1 mA tại 60V
- Nhiệt độ hoạt động tối đa (Tj): -55°C đến +150°C
Ứng dụng MBR3060PT
- Bộ nguồn chuyển mạch (SMPS): MBR3060PT thường được sử dụng trong các bộ nguồn xung, giúp chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) với hiệu suất cao.
- Mạch bảo vệ: Diode này thường được sử dụng trong các mạch bảo vệ để ngăn chặn dòng điện ngược gây hư hại cho các linh kiện nhạy cảm.
- Thiết bị điện tử tiêu dùng: Sử dụng trong nhiều thiết bị điện tử như máy tính, TV và các thiết bị điện tử khác.
- Mạch điều khiển động cơ: Có thể được sử dụng trong các mạch điều khiển động cơ để giảm thiểu tổn thất và cải thiện hiệu suất.
Sơ đồ tương đương MBR3060PT
Kích thước MBR3060PT
