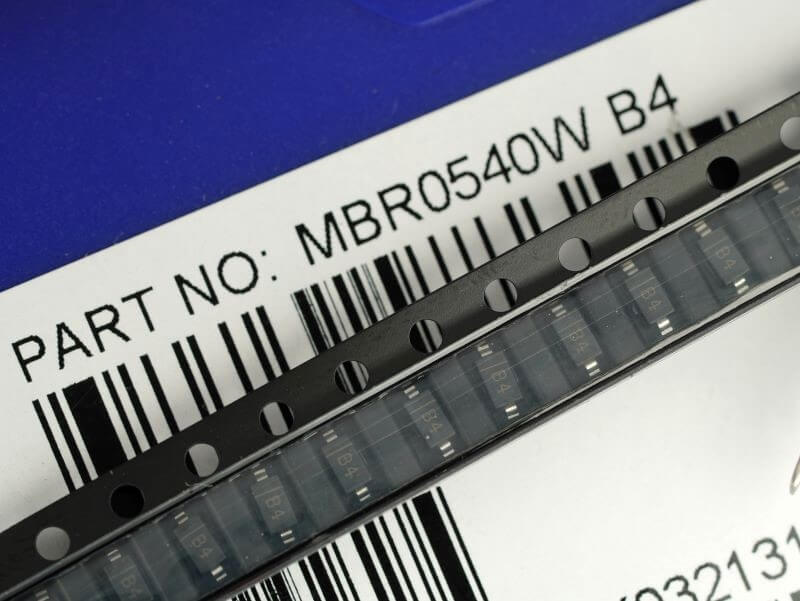

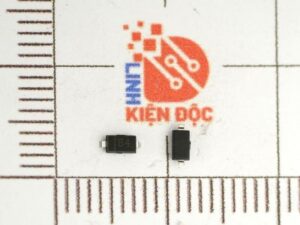

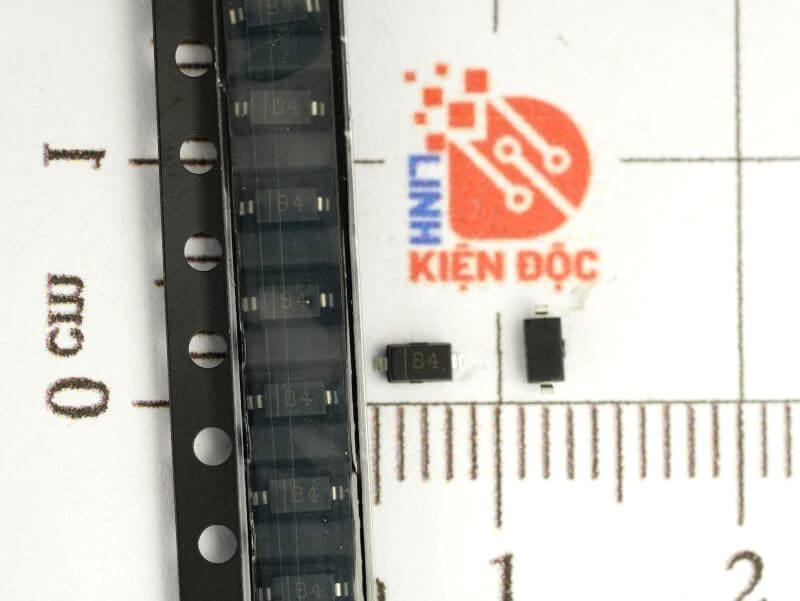

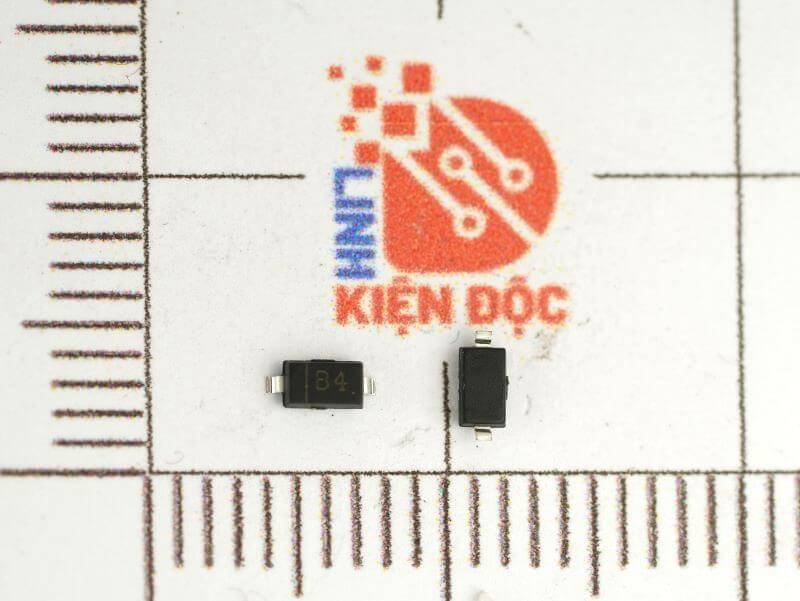

MBR0540W kí hiệu B4 Diode Schottky 0.5A 40V SOD-123

Giới thiệu chung về MBR0540W

MBR0540W là một diode Schottky chỉnh lưu công suất thấp, điện áp ngược 40V và dòng dẫn liên tục 0.5A, được sản xuất bởi nhiều hãng khác nhau (ON Semiconductor, Diodes Inc., Vishay,…). Với cấu trúc Schottky, MBR0540W có điện áp rơi thấp và tốc độ chuyển mạch rất nhanh, phù hợp cho các mạch nguồn xung, mạch bảo vệ, và ứng dụng di động. IC này được đóng gói dạng SOD-123 nhỏ gọn, dễ hàn dán lên PCB trong các thiết kế có mật độ linh kiện cao.

Đặc điểm của MBR0540W

• Là diode Schottky chỉnh lưu dòng thấp

• Có điện áp rơi thuận (forward voltage drop) thấp → tăng hiệu suất

• Tốc độ chuyển mạch rất nhanh, lý tưởng cho mạch tần số cao

• Dòng rò ngược thấp, giảm tổn thất

• Đóng gói SOD-123, phù hợp với thiết bị nhỏ gọn

• Nhiệt độ hoạt động rộng, đáng tin cậy trong nhiều môi trường

• Thích hợp dùng cho các ứng dụng nguồn DC-DC converter, pin, sạc, bảo vệ cực ngược

Ứng dụng của MBR0540W

• Chỉnh lưu trong bộ nguồn xung

• Mạch chuyển đổi DC-DC buck, boost

• Mạch bảo vệ cực ngược (reverse polarity protection)

• Mạch lọc và bảo vệ USB, pin sạc, thiết bị IoT

• Mạch điều khiển công suất nhỏ

• Dùng trong laptop, thiết bị di động, bảng mạch nhúng

• Mạch ổn áp tuyến tính và switching

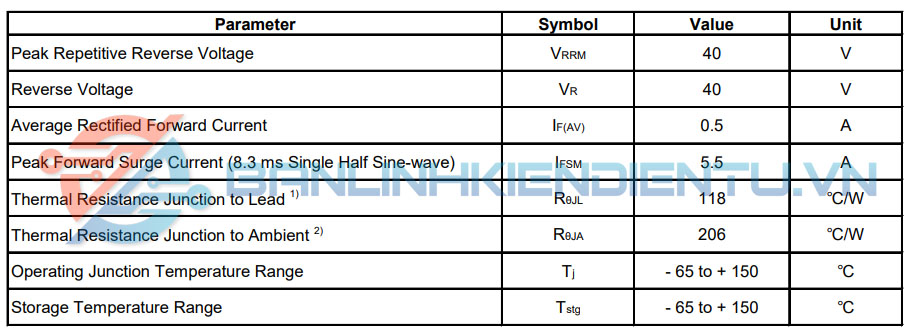

Thông số kỹ thuật chi tiết của MBR0540W

• Điện áp ngược cực đại (VR): 40V

• Dòng dẫn liên tục cực đại (IF): 0.5A

• Dòng dẫn đỉnh lặp lại (IFRM): 1A

• Điện áp rơi thuận (VF) @ 0.5A: khoảng 0.45V

• Dòng rò ngược (IR) @ 40V, 25°C: ≤ 200µA

• Thời gian phục hồi ngược (trr): rất nhanh (Schottky – gần như tức thời)

• Công suất tiêu tán (Pd): ~350mW

• Nhiệt độ mối nối (Tj): -55°C đến +125°C

• Kiểu đóng gói: SOD-123 (dán bề mặt, cực âm nhận diện bằng vạch trắng)

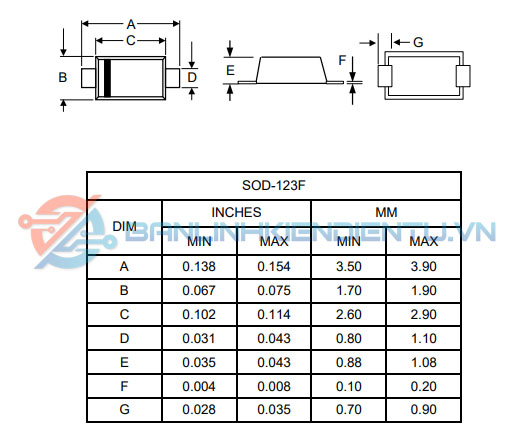

Kích thước MBR0540W

Xem thêm: Nhiều sản phẩm Diode Schottky khác tại đây

Datasheet MBR0540W
