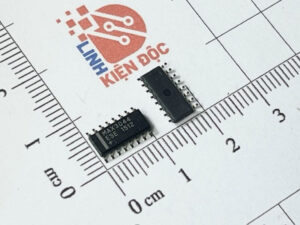

MAX3044ESE MAX3044 IC giao tiếp SOP-16

Giới thiệu về MAX3044ESE

IC MAX3044ESE là một bộ phát và nhận (transceiver) giao tiếp RS-485/RS-422 tốc độ cao, được thiết kế để sử dụng trong các hệ thống truyền thông công nghiệp. Nó hỗ trợ truyền dữ liệu song công (full-duplex) trên các đường dây dài với khả năng chống nhiễu cao và tiêu thụ điện năng thấp.

Đặc điểm chính MAX3044ESE

1. Tương thích chuẩn RS-485/RS-422:
   • Hỗ trợ truyền thông hai chiều trên một cặp dây.
   • Tương thích với các thiết bị giao tiếp sử dụng chuẩn RS-485 hoặc RS-422.
2. Tốc độ truyền dữ liệu cao:
   • Tốc độ truyền tối đa lên đến 20 Mbps, phù hợp với các ứng dụng yêu cầu băng thông lớn.
3. Bảo vệ tích hợp:
   • Bảo vệ chống tĩnh điện (ESD) ±15kV trên tất cả các chân I/O.
   • Bảo vệ ngắn mạch và quá tải.
4. Tiêu thụ năng lượng thấp:
   • Chế độ chờ (shutdown mode) giúp giảm thiểu năng lượng tiêu thụ khi không hoạt động.
5. Dải điện áp hoạt động rộng:
   • Hoạt động ở mức điện áp từ 4.75V đến 5.25V.
6. Khả năng chịu nhiễu cao:
   • Thiết kế với độ nhạy thấp, giúp giảm thiểu tác động từ nhiễu điện từ (EMI).

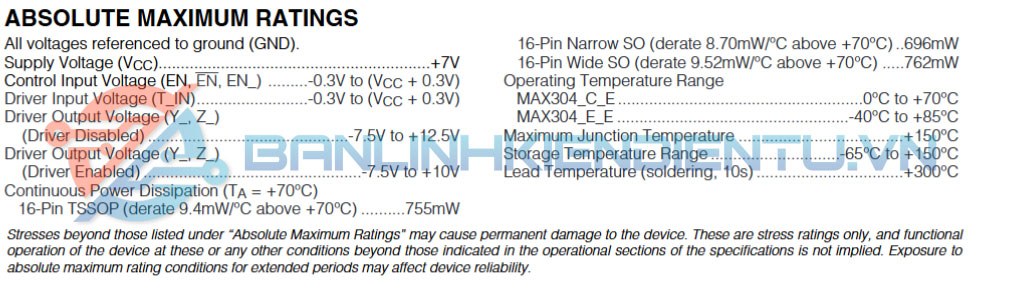

Thông số kỹ thuật MAX3044ESE

• Điện áp hoạt động (Vcc): 4.75V đến 5.25V.
• Tốc độ truyền dữ liệu: Lên đến 20 Mbps.
• Dải nhiệt độ hoạt động: -40°C đến +85°C.
• Chế độ điều khiển:
  • DE (Driver Enable): Kích hoạt trình điều khiển (driver).
  • RE (Receiver Enable): Kích hoạt bộ thu (receiver).
• Bảo vệ ESD: ±15kV (Human Body Model).
• Đóng gói: SOP-16.

Sơ đồ chân MAX3044ESE

1. Chân 1 (RO): Đầu ra dữ liệu nhận (Receiver Output).
2. Chân 2 (RE): Kích hoạt đầu thu (Active Low).
3. Chân 3 (DE): Kích hoạt đầu phát (Active High).
4. Chân 4 (DI): Đầu vào dữ liệu truyền (Driver Input).
5. Chân 5-8 (GND): Nối đất.
6. Chân 9 (A): Đầu phát tín hiệu không đảo.
7. Chân 10 (B): Đầu phát tín hiệu đảo.
8. Chân 11-14 (NC): Không kết nối.
9. Chân 15 (Vcc): Cấp nguồn cho IC.
10. Chân 16 (GND): Nối đất.

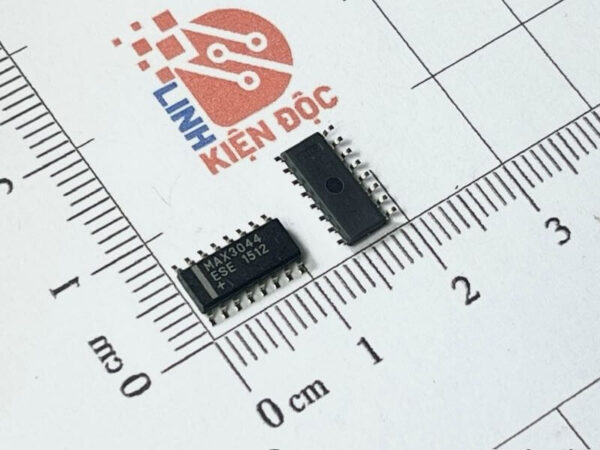

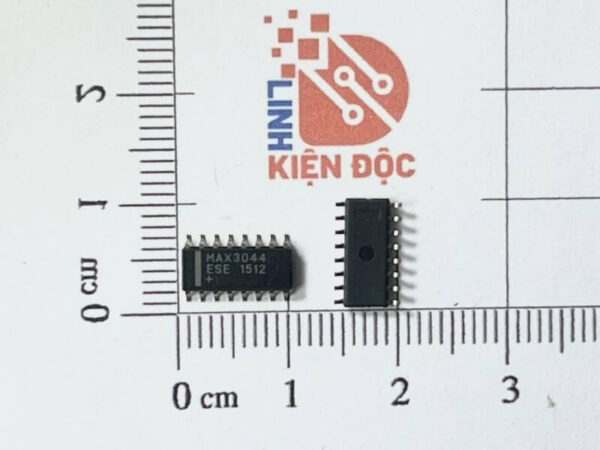

Kích thước MAX3044ESE

Ứng dụng MAX3044ESE

1. Truyền thông công nghiệp:
   • Hệ thống điều khiển PLC, SCADA.
2. Giao tiếp mạng:
   • Kết nối mạng RS-485/RS-422 trong các ứng dụng giám sát và điều khiển.
3. Hệ thống cảm biến:
   • Truyền dữ liệu từ các cảm biến trong môi trường nhiễu cao.
4. Hệ thống tự động hóa tòa nhà:
   • Hệ thống điều khiển HVAC, an ninh, và chiếu sáng.
5. Ứng dụng y tế và đo lường:
   • Truyền dữ liệu tốc độ cao trong các thiết bị y tế và đo lường chính xác.

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet MAX3044ESE
