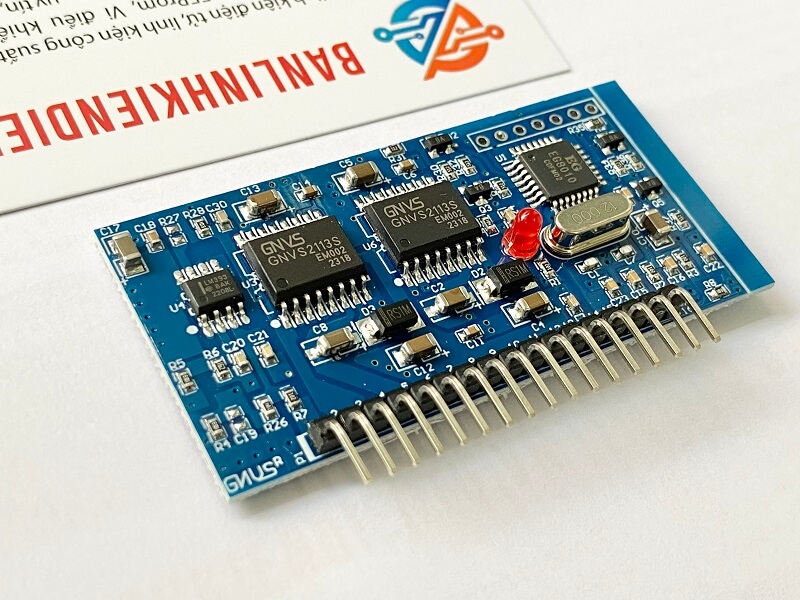

Mạch Tạo Xung Sin EGS002 EG8010+IR2110

Giới thiệu về EGS002

Mạch EGS002 với vi điều khiển EG8010 và driver IR2110 là một giải pháp hiệu quả để tạo sóng sin tinh khiết, phù hợp với các ứng dụng biến tần và hệ thống nguồn xoay chiều. Với tính năng bảo vệ và khả năng tùy chỉnh, đây là một lựa chọn đáng tin cậy cho cả ứng dụng gia dụng và công nghiệp.

Đặc điểm nổi bật

• Sử dụng vi điều khiển EG8010:
  • EG8010 là một vi điều khiển chuyên dụng để tạo sóng sin tinh khiết thông qua công nghệ SPWM (Sinusoidal Pulse Width Modulation).
• Driver IR2110:
  • IC IR2110 được sử dụng để điều khiển các IGBT hoặc MOSFET công suất, cung cấp tín hiệu điều khiển mạnh mẽ và ổn định.
• Dễ sử dụng:
  • Thiết kế tích hợp đầy đủ trên bo mạch giúp đơn giản hóa việc triển khai. Người dùng chỉ cần cấp nguồn và kết nối với tầng công suất.
• Tạo xung SPWM chính xác:
  • Tần số dao động và các thông số đầu ra có thể được tùy chỉnh dễ dàng bằng cách thay đổi các thành phần thụ động trên mạch.
• Bảo vệ tích hợp:
  • Tích hợp các tính năng bảo vệ như bảo vệ quá dòng, quá nhiệt và dưới áp (UVP).

Thông số kỹ thuật

Ứng dụng EGS002

1. Biến tần (Inverter):
   • Biến đổi dòng DC từ ắc quy hoặc nguồn tái tạo thành sóng sin AC.
2. Hệ thống UPS:
   • Được sử dụng trong các bộ lưu điện để cung cấp điện liên tục với dạng sóng đầu ra chất lượng cao.
3. Hệ thống năng lượng tái tạo:
   • Tích hợp trong các bộ biến tần năng lượng mặt trời hoặc hệ thống pin lưu trữ.
4. Bộ điều chỉnh động cơ:
   • Dùng để điều khiển động cơ xoay chiều với sóng sin tinh khiết.
5. Thiết bị công nghiệp:
   • Các ứng dụng yêu cầu sóng sin tinh khiết để đảm bảo hoạt động của thiết bị nhạy cảm.

Sơ đồ chân cắm EGS002

Kích thước EGS002

Datasheet EGS002
