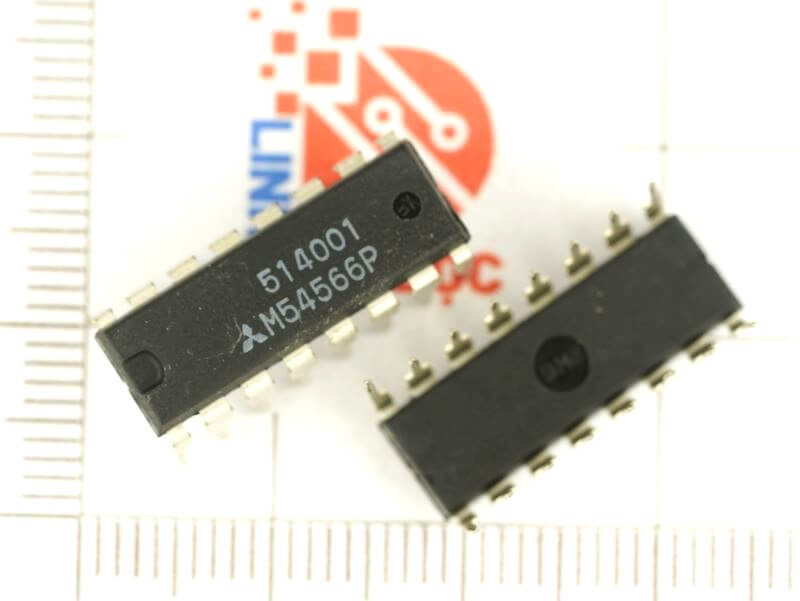

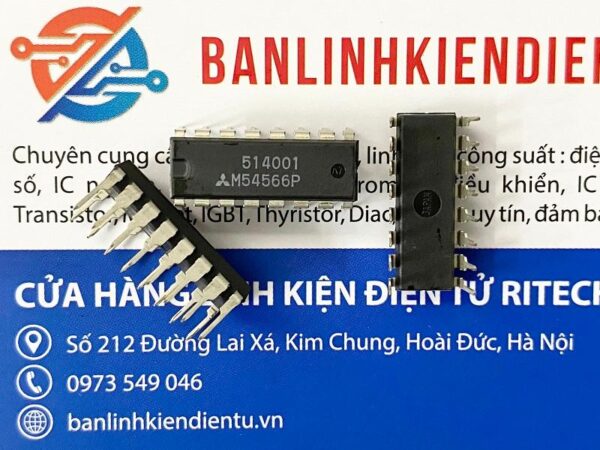

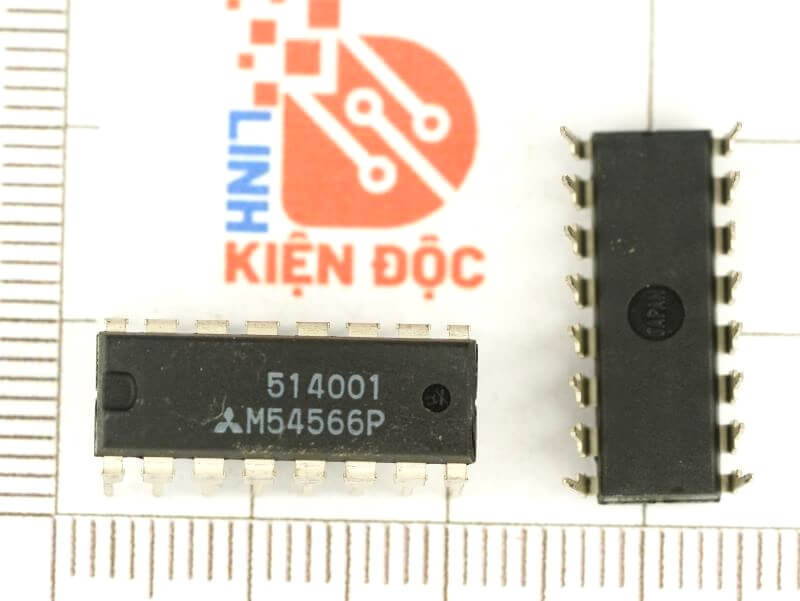

M54566P, M54566 IC chức năng DIP-16

Giới thiệu IC chức năng M54566P

• M54566P là mảng bóng bán dẫn Darlington được đồng bộ hóa dòng điện thu bảy mạch. Các mạch được làm bằng bóng bán dẫn PNP và NPN. Cả hai mạch tích hợp bán dẫn đều thực hiện điều khiển dòng điện cao với nguồn cung cấp dòng điện đầu vào cực kỳ thấp.
• M54566 được sản xuất bằng cách thêm bóng bán dẫn PNP vào đầu vào M54222. Bảy mạch có đầu vào cấp L hoạt động được cung cấp.
  Điện trở 8kΩ được cung cấp giữa mỗi đầu vào và đế bóng bán dẫn PNP. Các bộ phát đầu vào được kết nối với chân VCC (chân 9). Các bộ phát bóng bán dẫn đầu ra đều được kết nối với chân GND (chân 8).
  Dòng thu tối đa là 400mA. Điện áp cung cấp cực thu-cực phát tối đa là 50V.
  Các IC này là tối ưu cho các trình điều khiển được điều khiển bằng đầu ra IC N-MOS và hấp thụ dòng điện thu.

Thông số kỹ thuật IC chức năng M54566P

• Mã sản phẩm: M54566P
• Loại linh kiện: IC
• Kiểu chân: DIP-16
• Hình thức: Mới

Sơ đồ chân IC chức năng M54566P

Ứng dụng của IC chức năng M54566P

• Giao diện giữa máy vi tính và hệ thống truyền động dòng điện cao, điện áp cao, bộ điều khiển rơle và máy in và giao diện IC logic lưỡng cực MOS

Kích thước IC chức năng M54566P

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet của IC M54566P
