M51946BL M51946B IC giám sát nguồn điện ZIP5

Giới thiệu về M51946BL

IC M51946BL  là một mạch tích hợp giám sát nguồn điện (Power Supply Monitor IC) được đóng gói dạng ZIP-5. Nó được thiết kế để giám sát điện áp nguồn và cung cấp tín hiệu reset nhằm bảo vệ vi điều khiển hoặc các mạch logic khỏi hoạt động không ổn định do sự cố nguồn.

Đặc điểm chính M51946BL

1. Giám sát điện áp:
   • Theo dõi điện áp nguồn và phát tín hiệu reset khi điện áp vượt quá hoặc thấp hơn ngưỡng cho phép.
2. Chức năng reset:
   • Tín hiệu reset đảm bảo hệ thống khởi động lại đúng cách khi nguồn ổn định.
3. Thời gian trễ reset có thể điều chỉnh:
   • Thời gian trễ reset được thiết lập thông qua tụ điện ngoài.
4. Độ tin cậy cao:
   • Thiết kế phù hợp cho các ứng dụng yêu cầu giám sát nguồn chính xác và ổn định.

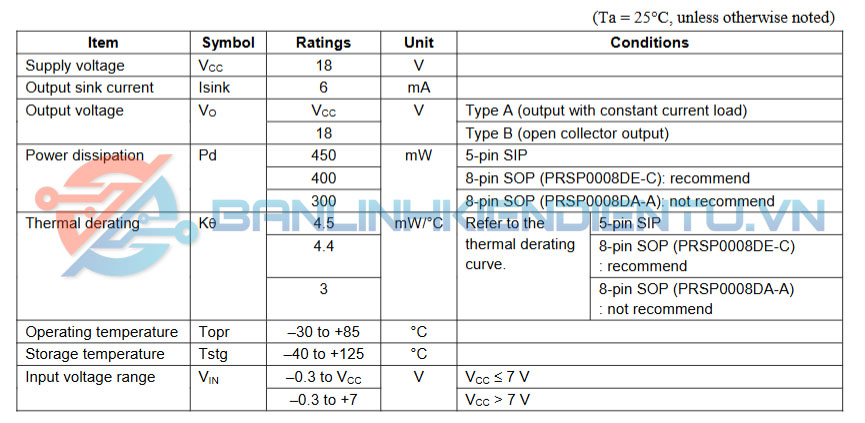

Thông số kỹ thuật M51946BL

• Điện áp hoạt động (Vcc): 3V đến 18V.
• Điện áp ngưỡng giám sát: Có thể cấu hình tùy thuộc vào thiết kế mạch.
• Dòng tiêu thụ: Thấp, thường dưới 1 mA.
• Thời gian trễ reset: Điều chỉnh bằng tụ điện ngoài tại chân CT.
• Dải nhiệt độ hoạt động: -20°C đến +75°C.
• Đóng gói: ZIP-5 (5 chân).

Sơ đồ chân M51946BL

1. Chân 1 (VCC): Cấp nguồn cho IC.
2. Chân 2 (RESET): Tín hiệu reset đầu ra (kích hoạt lại hệ thống).
3. Chân 3 (GND): Nối đất (mass).
4. Chân 4 (CT): Kết nối tụ điện ngoài để thiết lập thời gian trễ reset.
5. Chân 5 (VIN): Điện áp cần giám sát.

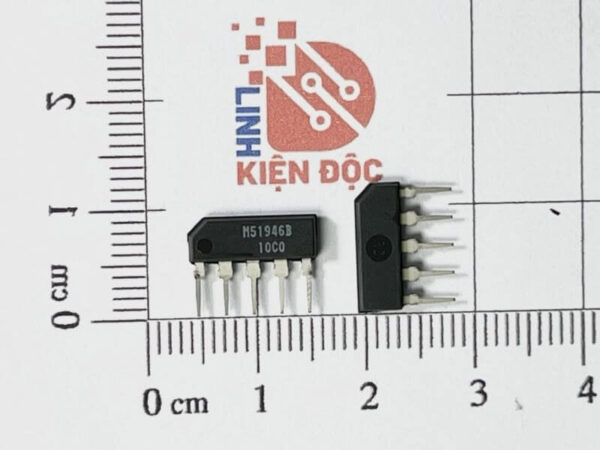

Kích thước M51946BL

Ứng dụng M51946BL

1. Hệ thống nhúng: Giám sát nguồn và bảo vệ vi điều khiển.
2. Nguồn chuyển mạch (SMPS): Theo dõi điện áp đầu ra.
3. Thiết bị gia dụng: Bảo vệ các mạch logic trong TV, tủ lạnh, máy giặt, và các thiết bị điện tử khác.
4. Hệ thống công nghiệp: Giám sát nguồn trong các hệ thống điều khiển tự động.

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet M51946BL
