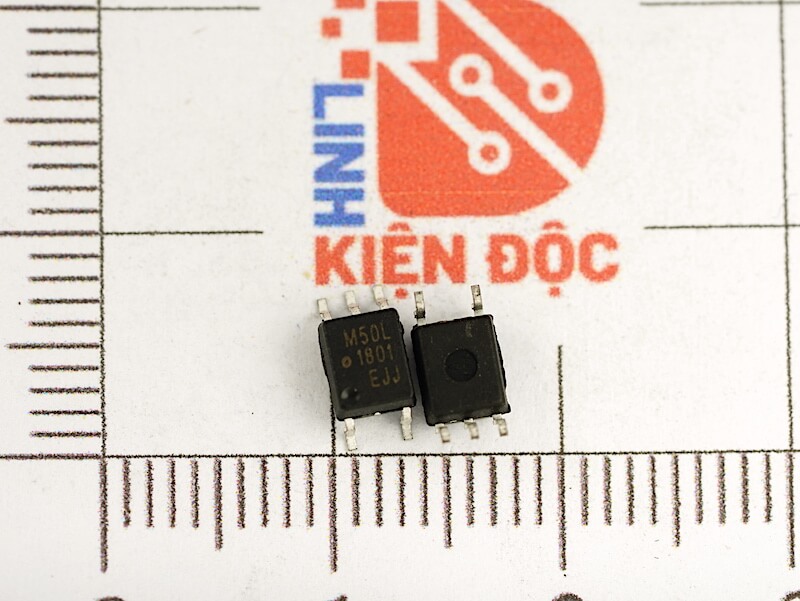

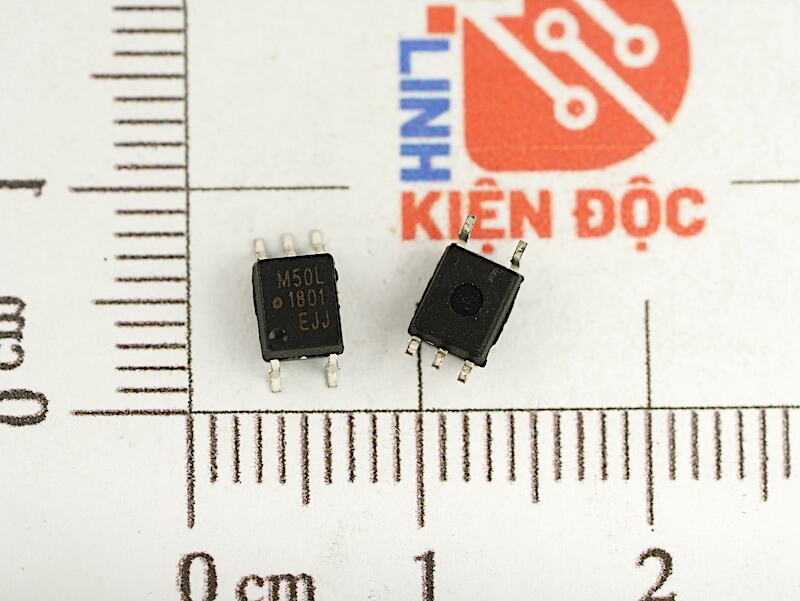

Giới thiệu về ACPL-M50L
ACPL-M50L là một optocoupler tốc độ cao được thiết kế để cung cấp cách ly tín hiệu giữa các mạch điện khác nhau, đặc biệt trong các ứng dụng yêu cầu tốc độ cao và mức độ cách ly mạnh mẽ. ACPL-M50L là một sản phẩm của Broadcom (trước đây là Avago Technologies), được sử dụng rộng rãi trong các ứng dụng công nghiệp và thương mại như điều khiển động cơ, truyền thông công nghiệp, và các hệ thống xử lý tín hiệu số. Với thiết kế linh hoạt, độ tin cậy cao, và khả năng tương thích với nhiều mức logic khác nhau, ACPL-M50L là sự lựa chọn lý tưởng cho các ứng dụng yêu cầu cách ly điện và tốc độ truyền dẫn cao.
Đặc điểm nổi bật ACPL-M50L
- Tốc độ cao: ACPL-M50L có thể truyền tín hiệu với tốc độ lên đến 10 MBd (Megabaud), đáp ứng các yêu cầu về tốc độ trong các ứng dụng công nghiệp và điều khiển.
- Cách ly điện mạnh: Thiết bị này cung cấp khả năng cách ly điện lên tới 5.0 kV RMS, giúp bảo vệ các mạch điều khiển và xử lý tín hiệu khỏi nhiễu hoặc sự cố về điện.
- Tương thích với các mức logic: Tương thích với các mức điện áp logic 3.3V và 5V, phù hợp với hầu hết các hệ thống vi xử lý và điều khiển hiện đại.
- Độ trễ tín hiệu thấp: Độ trễ rất nhỏ, giúp đảm bảo truyền tín hiệu chính xác và nhanh chóng trong các ứng dụng yêu cầu xử lý thời gian thực.
- Độ tin cậy cao: Thiết kế bền bỉ, có thể hoạt động trong các điều kiện môi trường khắc nghiệt.
Thông số kỹ thuật ACPL-M50L
- Tốc độ truyền dữ liệu: 10 MBd.
- Điện áp cách ly (Isolation voltage): 5.0 kV RMS.
- Nguồn cung cấp (Vcc): 3.0V đến 5.5V.
- Thời gian trễ tín hiệu (Propagation delay): Tối đa 100 ns.
- Điện áp đầu vào (Input voltage): Mức logic TTL hoặc CMOS.
- Dòng điện tiêu thụ (Supply current): Tối đa 3 mA.
- Dải nhiệt độ hoạt động: -40°C đến 105°C.
Bảng sự thật ACPL-M50L
Ứng dụng ACPL-M50L
- Cách ly tín hiệu trong hệ thống điều khiển công nghiệp: ACPL-M50L được sử dụng trong các hệ thống điều khiển và giám sát công nghiệp, nơi cần cách ly tín hiệu giữa các mạch điều khiển và mạch công suất.
- Điều khiển động cơ: Thiết bị này được sử dụng để cách ly tín hiệu điều khiển trong các hệ thống điều khiển động cơ công suất cao, giúp bảo vệ mạch điều khiển khỏi nhiễu và các sự cố về điện.
- Giao tiếp truyền dữ liệu tốc độ cao: Được sử dụng trong các ứng dụng truyền thông số yêu cầu tốc độ cao và cách ly điện, như trong các hệ thống Ethernet công nghiệp hoặc mạng truyền thông công nghiệp.
- Truyền tín hiệu giữa các mạch điện khác nhau: ACPL-M50L có thể được sử dụng để truyền tín hiệu giữa các mạch có sự khác biệt về mức điện áp, chẳng hạn như giữa các mạch logic điện áp thấp và các mạch công suất cao.
Sơ đồ chân ACPL-M50L
Kích thước ACPL-M50L
