​LTC3707EGN, LTC3707 SSOP28 Synchronous Step-Down Switching Regulator

Giới thiệu về ​LTC3707EGN

Đặc điểm ​LTC3707EGN

• Điều khiển hai kênh: Có thể điều khiển đồng thời hai kênh buck, cho phép cung cấp hai mức điện áp đầu ra khác nhau từ một IC duy nhất.
• Điện áp đầu ra thấp: Hỗ trợ điều chỉnh điện áp đầu ra từ 0.8V trở lên, đáp ứng các ứng dụng yêu cầu điện áp thấp, chẳng hạn như các vi xử lý và mạch số.
• Burst Mode tiết kiệm năng lượng: Chế độ Burst Mode giúp tiết kiệm điện năng ở tải thấp, làm giảm tiêu thụ năng lượng tổng thể, lý tưởng cho các ứng dụng tiêu thụ năng lượng thấp.
• Độ chính xác cao: Độ chính xác cao của điện áp đầu ra nhờ vào hệ thống điều khiển PWM tiên tiến, giúp cấp nguồn ổn định cho các hệ thống điện tử nhạy cảm.
• Bảo vệ đa dạng: Tích hợp bảo vệ quá dòng và bảo vệ ngắn mạch, giúp bảo vệ mạch khỏi các tình trạng bất thường.
• Đồng bộ hóa tần số: Cho phép đồng bộ tần số với nguồn bên ngoài, giúp giảm nhiễu xuyên điều chế trong các hệ thống phức tạp.

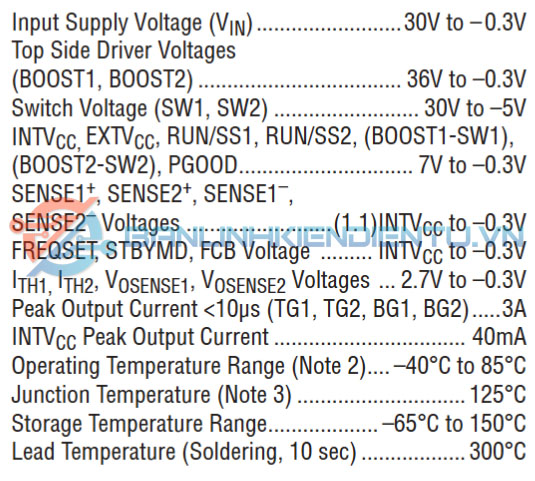

Thông số kỹ thuật ​LTC3707EGN

• Loại điều khiển: Dual buck converter controller (điều khiển hai kênh đồng thời).
• Điện áp đầu vào (Input Voltage Range): Từ 2.75V đến 9.8V, có thể làm việc với các nguồn điện phổ biến trong các hệ thống số và thiết bị điện tử.
• Điện áp đầu ra (Output Voltage): Có thể điều chỉnh từ 0.8V trở lên, đáp ứng nhu cầu cấp nguồn cho các mạch điện áp thấp.
• Dòng đầu ra (Output Current): Được quyết định bởi các MOSFET và các linh kiện ngoại vi, hỗ trợ cấp dòng cao cho các ứng dụng công suất lớn.
• Tần số chuyển mạch (Switching Frequency): Lên tới 750kHz, giúp giảm kích thước của các linh kiện thụ động và cải thiện độ phản hồi của mạch.
• Chế độ hoạt động: Điều khiển dòng với PWM (Pulse Width Modulation), giúp điều chỉnh điện áp đầu ra chính xác và cải thiện hiệu suất.
• Chế độ Burst Mode: Giúp giảm tiêu thụ điện năng ở mức tải nhẹ, phù hợp cho các hệ thống yêu cầu hiệu suất cao ngay cả khi tiêu thụ ít điện năng.

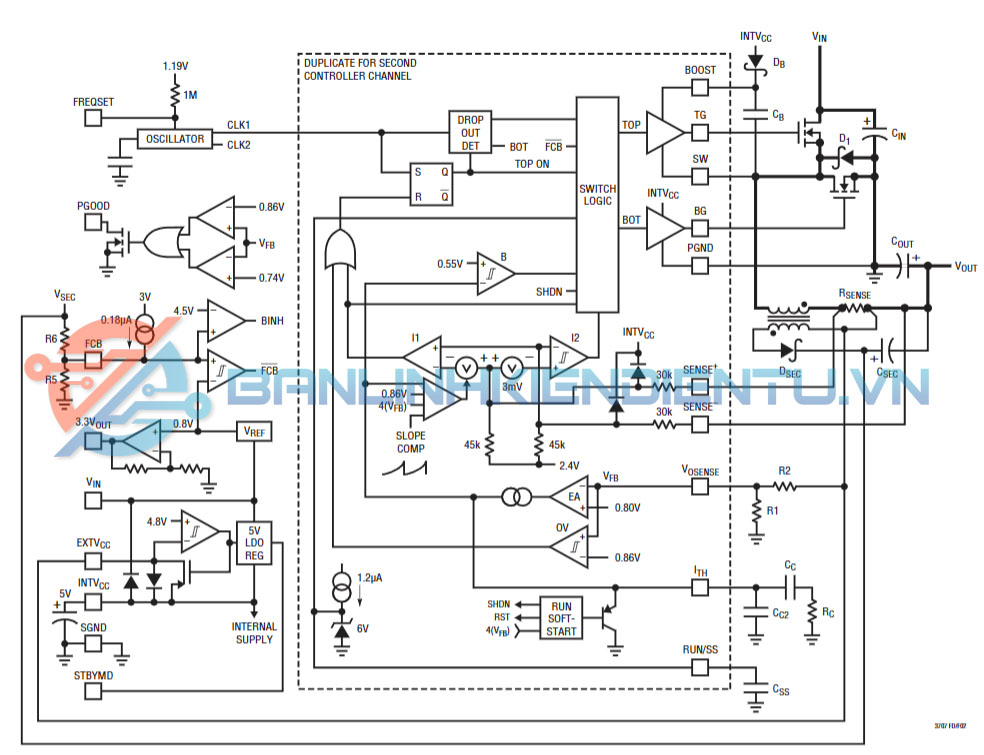

Sơ đồ chức năng ​LTC3707EGN

Ứng dụng ​LTC3707EGN

• Cung cấp điện cho vi xử lý và FPGA: Được sử dụng trong các hệ thống yêu cầu nhiều mức điện áp ổn định và độ chính xác cao.
• Thiết bị viễn thông: Được sử dụng trong các thiết bị viễn thông để cung cấp nguồn điện cho các thành phần số và các mạch RF.
• Các hệ thống điện công nghiệp: Ứng dụng trong các hệ thống điều khiển công nghiệp yêu cầu độ tin cậy cao.
• Thiết bị y tế: Cung cấp nguồn cho các hệ thống y tế đòi hỏi độ chính xác và ổn định cao.
• Hệ thống điều khiển tự động: Phù hợp với các ứng dụng tự động hóa cần điều chỉnh nguồn điện một cách ổn định.

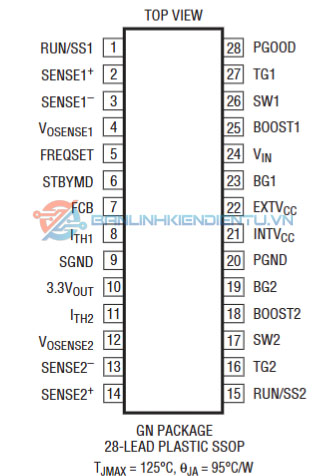

Sơ đồ chân ​LTC3707EGN

Kích thước ​LTC3707EGN

Xem thêm những sản phẩm IC khác tại đây

Datasheet ​LTC3707EGN
