LTC1458CSW, LTC1458 IC Chuyên Dụng SOIC-28

Giới thiệu về IC LTC1458

LTC1458 là bộ chuyển đổi tín hiệu số sang tín hiệu tương tự (DAC) 12 bit, nguồn cung cấp đơn hoàn chỉnh, đầu ra điện áp bốn thanh ray-sang-thanh ray trong các gói SO-28 và SSOP-28. Chúng bao gồm bộ khuếch đại đệm đầu ra với độ lợi thay đổi (×1 hoặc ×2) và giao diện nối tiếp 3 dây dễ sử dụng. LTC1458 có tham chiếu tích hợp là 2,048V và đầu ra toàn thang đo là 4,095V trong cấu hình độ lợi ×2. Nó hoạt động từ nguồn cung cấp 4,5V đến 5,5V duy nhất chỉ tiêu tán 5,5mW (ICC = 1,1mA điển hình). DNL tuyệt vời, dòng điện cung cấp thấp và nhiều chức năng tích hợp cho phép các bộ phận này được sử dụng trong nhiều ứng dụng khi tính linh hoạt, công suất và hoạt động cung cấp duy nhất là quan trọng.

Đặc trưng kỹ thuật

• Độ phân giải 12-Bit
• Đầu ra điện áp Rail-to-Rail đệm
• Hoạt động 5V, ICC: 1,1mA Typ (LTC1458)
• Tham chiếu tích hợp: 2,048V (LTC1458)
• CLR PinnPower-On Reset
• Gói SSOP-28
• Giao diện nối tiếp có thể xếp tầng 3 dây
• Lỗi DNL tối đa: 0,5LSB
• Chi phí thấp

Thông số kỹ thuật

Sơ đồ khối

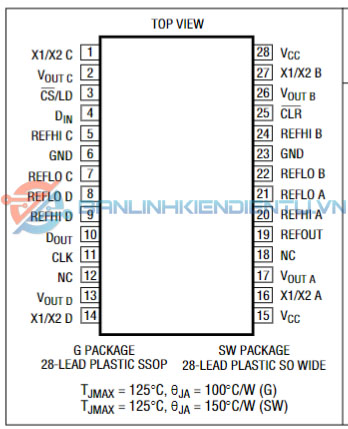

Sơ đồ chân

Ứng dụng

Kích thước IC LTC1458

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet LTC1458
