LT1933ES6 kí hiệu LTAGN IC chuyển đổi DC-DC hạ áp SOT23-6

Giới thiệu về LT1933ES6

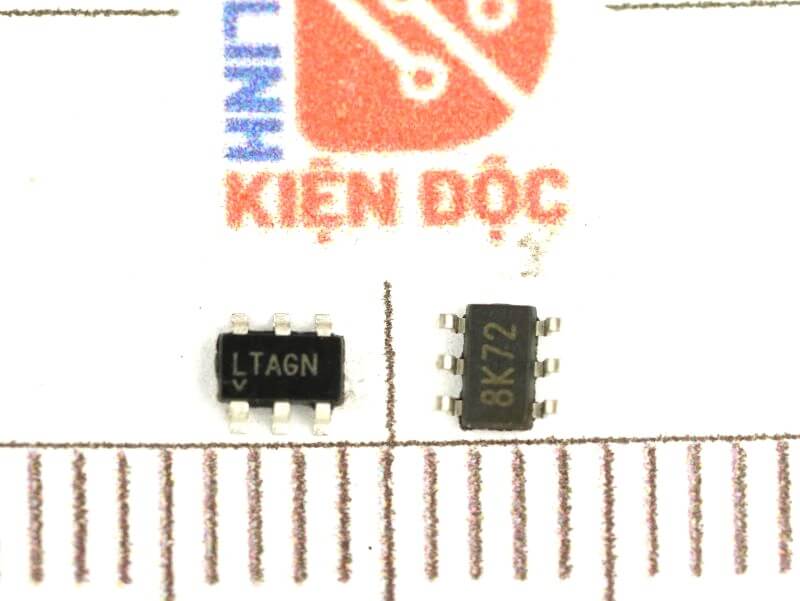

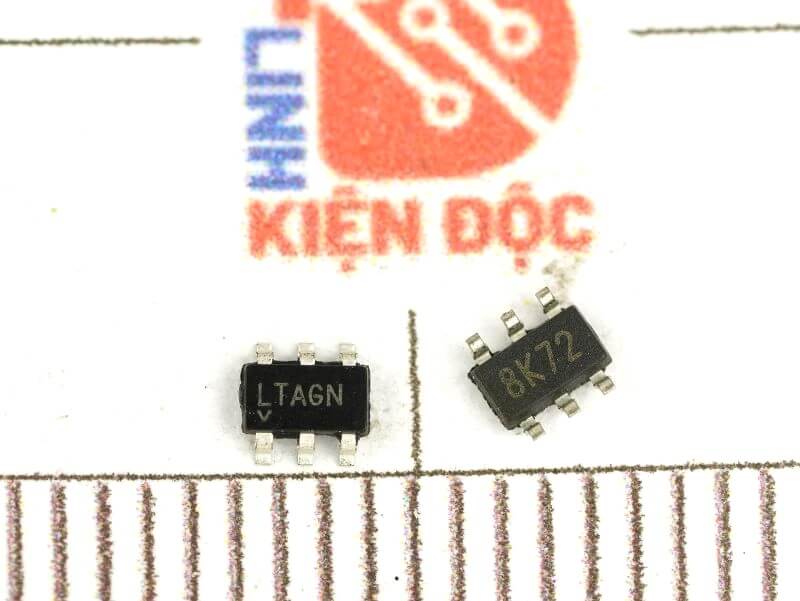

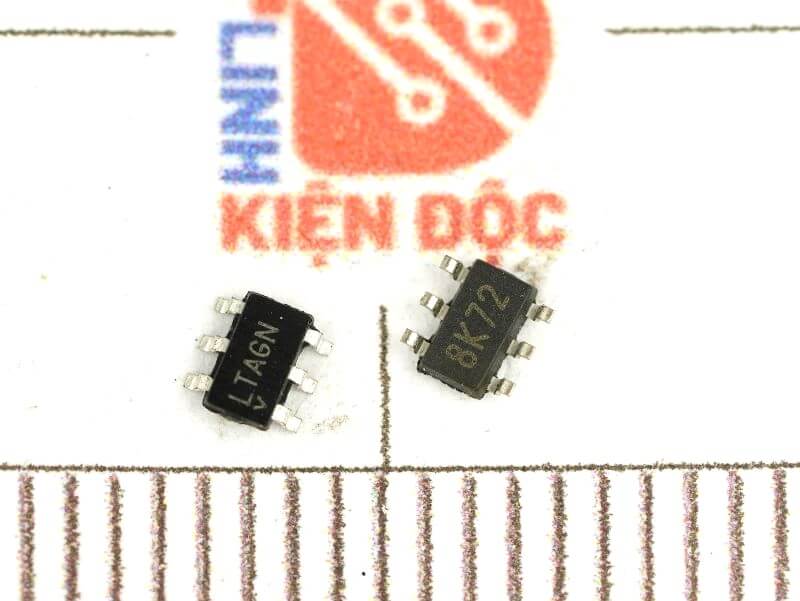

LT1933ES6 là một IC chuyển đổi DC-DC hạ áp (buck converter) do Analog Devices (trước đây là Linear Technology) sản xuất. IC này được đóng gói trong vỏ SOT-23-6 nhỏ gọn và có mã đánh dấu trên bề mặt chip là LTAGN, giúp nhận diện linh kiện trong thực tế.

Đặc điểm nổi bật của LT1933ES6

• Điện áp đầu vào rộng: từ 3.6V đến 36V, phù hợp với nhiều nguồn cấp khác nhau như pin, bộ chuyển đổi AC-DC, nguồn công nghiệp và ô tô.

• Dòng đầu ra tối đa: 600 mA.

• Tần số chuyển mạch: 500 kHz, cho phép sử dụng cuộn cảm và tụ điện nhỏ, giảm kích thước mạch.

• Điện áp đầu ra điều chỉnh được: từ 1.245V đến 33.84V, tùy thuộc vào cấu hình mạch.

• Hiệu suất cao: nhờ thiết kế chế độ dòng điện (current mode PWM) và công tắc công suất tích hợp 0.75A.

• Tích hợp các chức năng bảo vệ: bao gồm bảo vệ quá nhiệt và bảo vệ quá dòng.

• Chế độ chờ tiêu thụ điện năng thấp: giúp tiết kiệm năng lượng khi không hoạt động.

Ứng dụng điển hình LT1933ES6

• Cung cấp nguồn cho vi điều khiển, cảm biến và các mạch logic.

• Nguồn cấp cho thiết bị công nghiệp, ô tô và hệ thống nhúng.

• Thay thế các bộ điều chỉnh tuyến tính (LDO) để cải thiện hiệu suất năng lượng.

• Ứng dụng trong các thiết bị cầm tay và thiết bị di động.

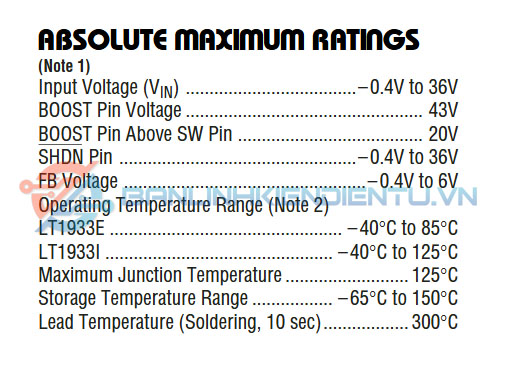

Thông số kỹ thuật chính LT1933ES6

• Điện áp đầu vào: 3.6V đến 36V.

• Điện áp đầu ra: có thể điều chỉnh từ 1.245V đến 33.84V.

• Dòng đầu ra tối đa: 600 mA.

• Tần số chuyển mạch: 500 kHz.

• Hiệu suất: lên đến 90% tùy thuộc vào điều kiện tải và điện áp đầu vào.

• Nhiệt độ hoạt động: từ 0°C đến 70°C.

• Bao đóng: SOT-23-6 (TSOT-23-6), phù hợp cho hàn dán bề mặt.

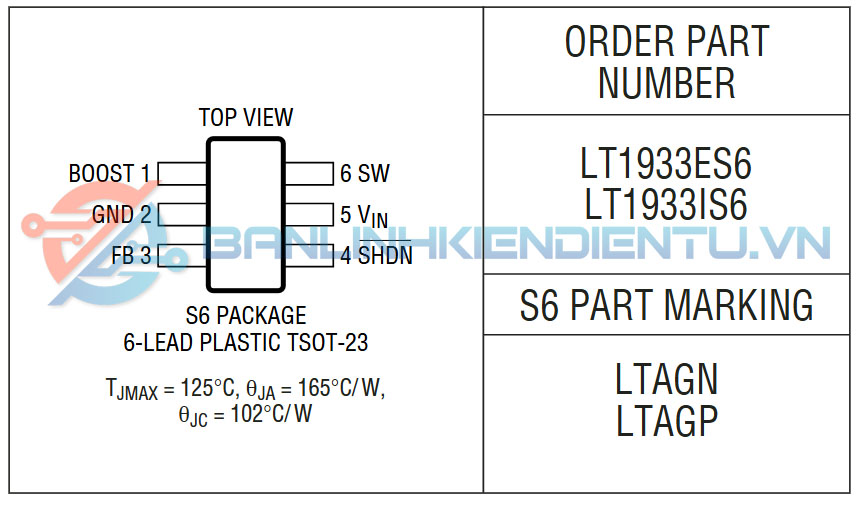

Sơ đồ chân LT1933ES6

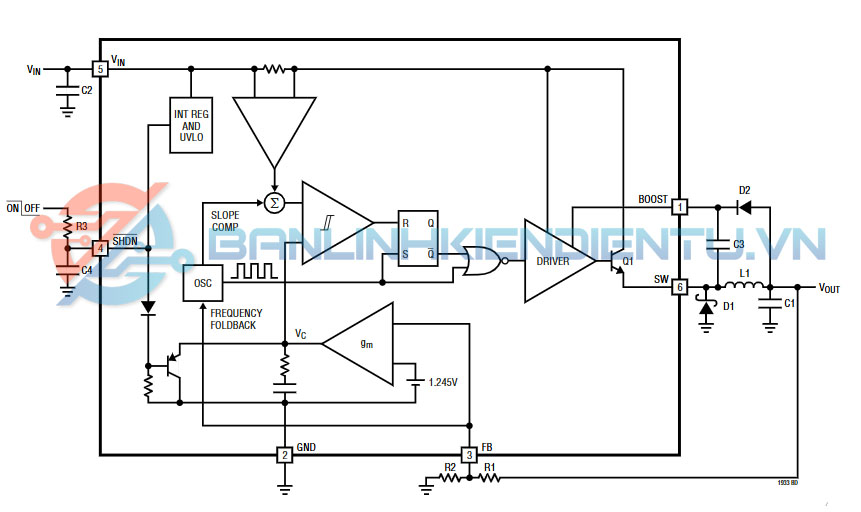

Sơ đồ khối LT1933ES6

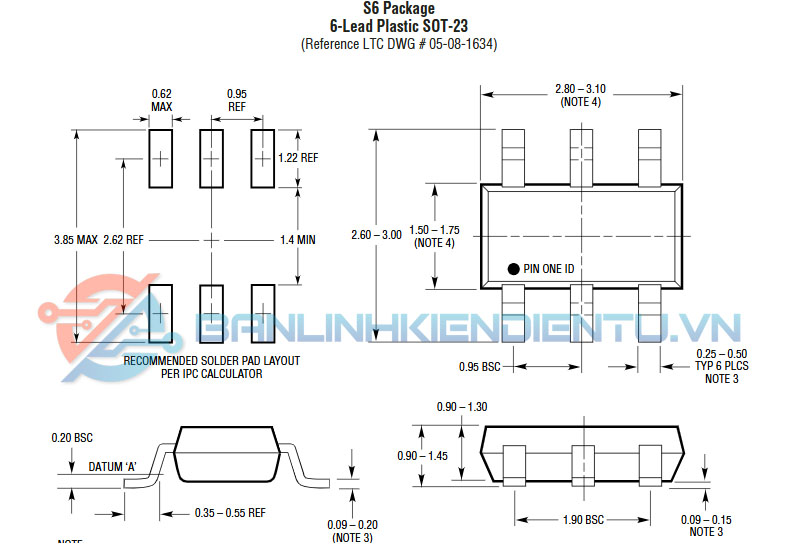

Kích thước LT1933ES6

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet LT1933ES6
