LT1738EG 5A Ultralow Noise DC/DC Controller SSOP-20

Giới thiệu về LT1738EG

LT1738EG là một IC điều khiển chuyển đổi DC-DC hiệu suất cao, được thiết kế để hỗ trợ cả các cấu hình Buck (giảm áp) và Boost (tăng áp). Khả năng hỗ trợ nhiều cấu hình và dải điện áp rộng làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng công nghiệp, viễn thông, và các thiết bị điện tử hiện đại.

Đặc điểm LT1738EG

1. Hỗ trợ đa cấu hình:
   • Hỗ trợ cả các cấu hình Buck (hạ áp), Boost (tăng áp), hoặc Inverting (đảo áp), phù hợp với nhiều loại thiết kế.
2. Điện áp hoạt động rộng:
   • Điện áp đầu vào: 4V đến 60V, giúp linh hoạt trong các ứng dụng nguồn từ pin, nguồn điện công nghiệp, hoặc các hệ thống năng lượng tái tạo.
3. Hiệu suất cao:
   • Sử dụng công nghệ điều khiển dòng điện tiên tiến, giúp đạt hiệu suất chuyển đổi cao và giảm thiểu tổn thất năng lượng.
4. Tần số hoạt động linh hoạt:
   • Tần số chuyển mạch có thể được cài đặt lên đến 500kHz, giảm kích thước của các linh kiện ngoại vi như cuộn cảm và tụ điện.
5. Khả năng bảo vệ tích hợp:
   • Bảo vệ quá dòng, quá áp, và bảo vệ nhiệt, đảm bảo hoạt động an toàn và đáng tin cậy.
6. Dễ thiết kế:
   • Với số lượng linh kiện ngoại vi tối thiểu, LT1738EG đơn giản hóa việc thiết kế mạch và giảm kích thước tổng thể.

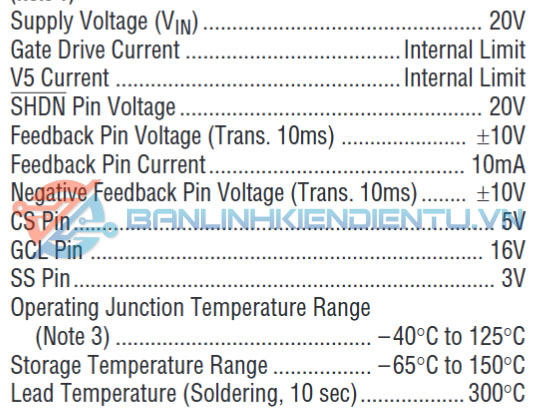

Thông số kỹ thuật LT1738EG

Ứng dụng LT1738EG

• Hệ thống nguồn công nghiệp:
  • Điều chỉnh điện áp trong các thiết bị công nghiệp và tự động hóa.
• Hệ thống viễn thông:
  • Sử dụng trong các thiết bị mạng và viễn thông cần chuyển đổi điện áp hiệu suất cao.
• Nguồn pin và năng lượng tái tạo:
  • Hỗ trợ chuyển đổi nguồn từ pin hoặc các hệ thống năng lượng mặt trời và gió.
• Nguồn cung cấp cho thiết bị di động:
  • Điều chỉnh điện áp trong các thiết bị cầm tay hoặc các hệ thống điện tử di động.
• Mạch đảo áp hoặc cung cấp điện áp âm:
  • Cung cấp điện áp âm cho các ứng dụng như mạch âm thanh hoặc thiết bị đo đạc.

Sơ đồ chân LT1738EG

Kích thước LT1738EG

Xem thêm những sản phẩm IC khác tại đây

Datasheet LT1738EG
