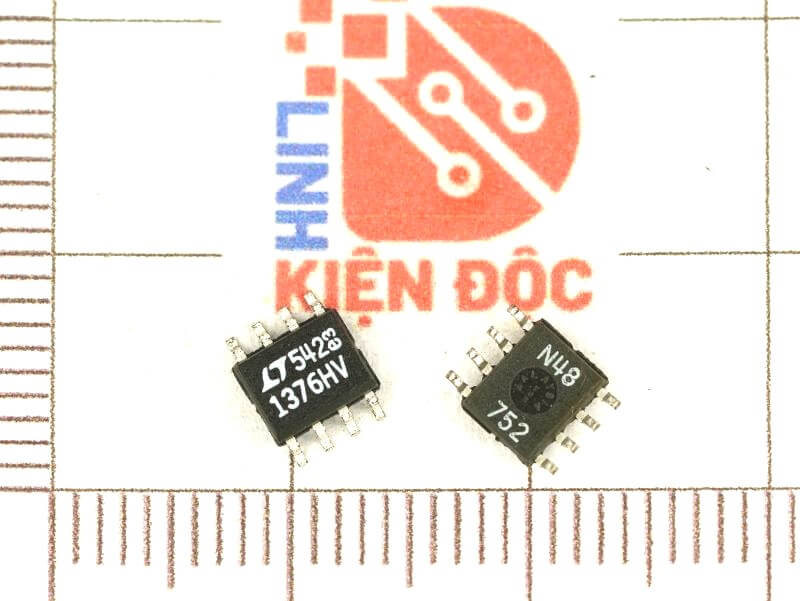

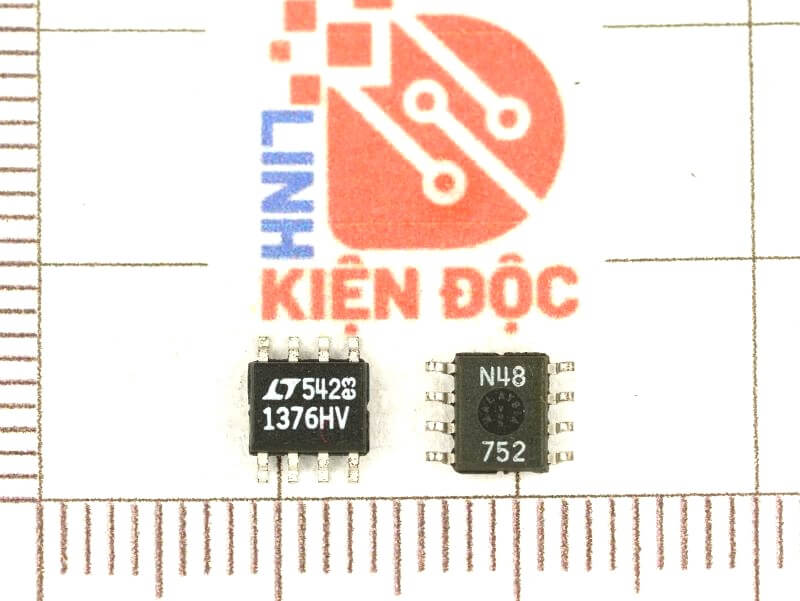

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC LT1376HV với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.
Mô tả LT1376HV
LT ® 1375/LT1376 là chế độ Buck nguyên khối 500kHz bộ điều chỉnh chuyển mạch. Một công tắc 1.5A được bao gồm trên khuôn cùng với tất cả các bộ dao động, điều khiển và logic cần thiết mạch điện. Tần số chuyển mạch cao cho phép giảm kích thước của các thành phần bên ngoài.
Cấu trúc liên kết là chế độ hiện tại để đáp ứng nhanh nhất thời và vòng lặp tốt sự ổn định. Cả điện áp đầu ra cố định và các bộ phận có thể điều chỉnh đều được có sẵn. Một quy trình lưỡng cực tốc độ cao đặc biệt và thiết kế mới kỹ thuật đạt được hiệu quả cao ở tần số chuyển mạch cao sự quen thuộc. Hiệu quả được duy trì trên một đường cong sản lượng rộng phạm vi thuê bằng cách sử dụng đầu ra để phân cực mạch và bằng cách sử dụng tụ điện tăng cường nguồn điện để bão hòa nguồn điện công tắc.
Tín hiệu tắt máy sẽ làm giảm dòng điện cung cấp xuống 20μA trên cả hai phần. LT1375 có thể được đồng bộ bên ngoài được đồng bộ hóa từ 550kHz đến 1 MHz với đầu vào mức logic. LT1375/LT1376 phù hợp với PDIP 8 chân tiêu chuẩn và SO các gói, cũng như SO 16 chân chì hợp nhất với nhiều khả năng chịu nhiệt thấp hơn. Chu kỳ ngắn hạn đầy đủ theo từng chu kỳ bảo vệ cuit và tắt nhiệt được cung cấp.
Các bộ phận bên ngoài gắn trên bề mặt tiêu chuẩn được sử dụng, bao gồm- vào cuộn cảm và tụ điện. Đối với các ứng dụng điện áp đầu vào thấp có đầu ra 3,3V, xem LT1507. Đây là một phần giống hệt nhau về mặt chức năng có thể hoạt động với điện áp đầu vào trong khoảng 4,5V đến 12V.
Đặc trưng LT1376HV
- Tần số chuyển đổi 500kHz không đổi
- Dễ dàng đồng bộ hóa
- Sử dụng tất cả các thành phần gắn trên bề mặt
- Kích thước cuộn cảm giảm xuống còn 5μH
- Thiết kế công tắc bão hòa: 0,4Ω
- Dòng điện cung cấp hiệu quả: 2,5mA
- Dòng điện tắt máy: 20μA
- Giới hạn dòng điện theo từng chu kỳ
Ứng dụng LT1376HV
- Máy tính xách tay
- Hệ thống chạy bằng pin
- Bộ sạc pin
- Quyền lực phân tán
