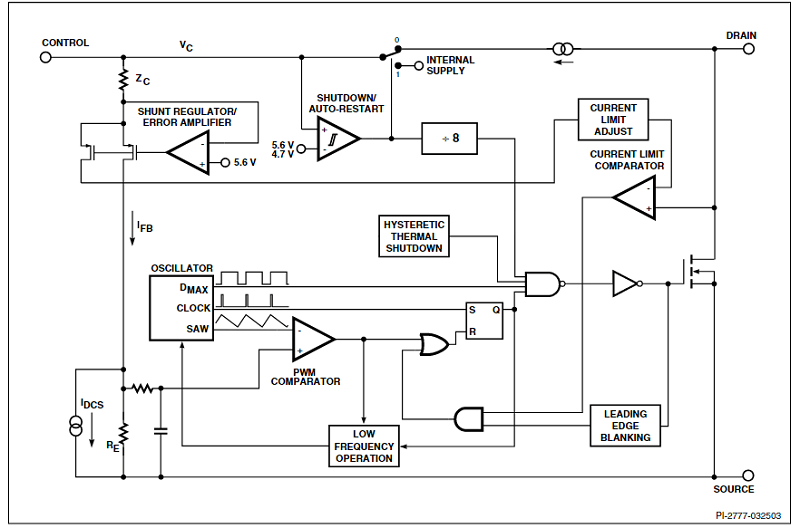

Mô tả IC nguồn LNK520PN
LNK520PN được thiết kế đặc biệt để thay thế bộ chuyển đổi và bộ chuyển đổi RCC/biến áp tuyến tính công suất thấp với chi phí hệ thống bằng hoặc thấp hơn với hiệu suất và hiệu suất năng lượng cao hơn nhiều. LNK520 tương đương với LNK500 nhưng được tối ưu hóa để sử dụng với phản hồi cuộn dây thiên vị và đã cải thiện các đặc tính chuyển mạch để giảm đáng kể EMI. Ngoài ra, nếu cuộn dây phân cực và cuộn dây đầu ra được ghép tốt bằng từ tính, việc điều chỉnh tải điện áp đầu ra có thể được cải thiện. Với hiệu suất lên tới 75% và mức tiêu thụ không tải <300 mW, giải pháp LNK520PN có thể tiết kiệm đủ năng lượng cho người dùng cuối qua thiết kế tuyến tính để thanh toán toàn bộ chi phí cung cấp điện trong vòng chưa đầy một năm. IC nguồn này tích hợp MOSFET công suất 700 V, điều khiển xung điện, khởi động điện áp cao, giới hạn dòng điện và mạch ngắt nhiệt trên một IC nguyên khối

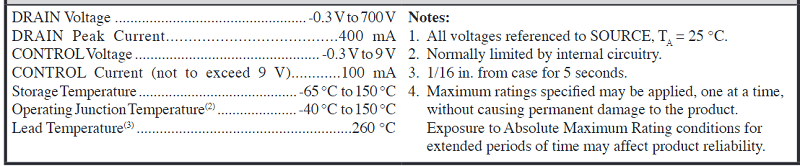

IC nguồn LNK520PN
- Thay thế máy biến áp tuyến tính trong tất cả các ứng dụng 3 W
- thiết bị sạc cho điện thoại di động, điện thoại không dây, PDA, máy ảnh kỹ thuật số, thiết bị âm thanh MP3/cầm tay, máy cạo râu, v.v
- Đồ gia dụng, hàng điện tử và điện tử tiêu dùng
- Ứng dụng đèn LED dòng điện đầu ra không đổi
- Chế độ chờ TV và các vật dụng phụ trợ khác
Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

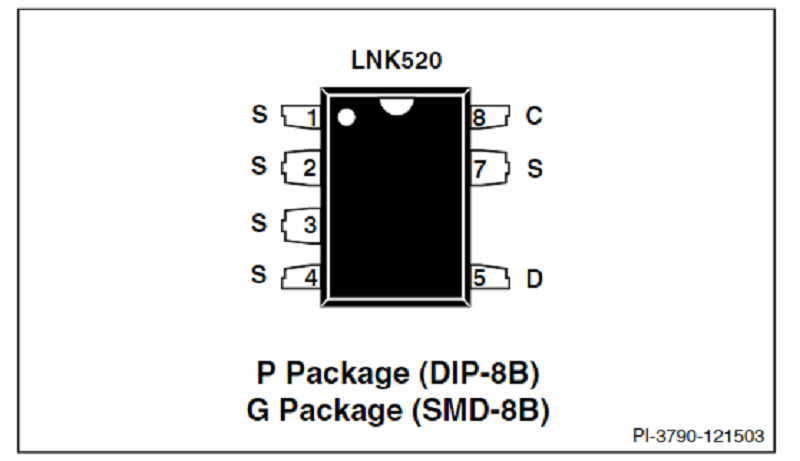

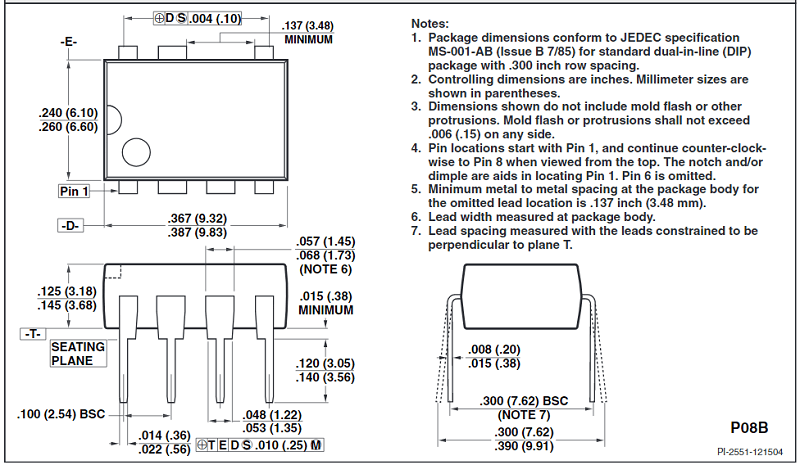

Sơ đồ chân LNK520PN
- Chân DRAIN (D): Chân kết nối cống MOSFET nguồn. Cung cấp dòng điện hoạt động nội bộ để khởi động. Điểm cảm nhận giới hạn dòng điện bên trong cho dòng thoát
- KIỂM SOÁT (C) Chân: Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi cho chu kỳ làm việc và điều khiển giới hạn dòng điện. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường rẽ nhánh nguồn và tụ điện tự động khởi động lại/bù
- Chân NGUỒN (S): Kết nối nguồn MOSFET đầu ra để hoàn trả nguồn điện áp cao. Mạch điều khiển phía sơ cấp điểm chung và điểm tham chiếu.
