LMV821M5X LMV821 kí hiệu A14 SOT23-5

LMV821M5X LMV821 Ký Hiệu A14 SOT23-5

LMV821 là một bộ khuếch đại hoạt động (op-amp) được thiết kế bởi Texas Instruments, cung cấp hiệu suất cao, điện năng tiêu thụ thấp và gói nhỏ gọn SOT23-5, phù hợp cho các ứng dụng trong hệ thống nhúng và thiết bị di động. Ký hiệu “A14” thường được in trên thân linh kiện để nhận dạng.

Sơ đồ chân LMV821

Thông số kỹ thuật chính của LMV821M5X

• Hãng sản xuất: Texas Instruments
• Mã linh kiện: LMV821M5X (LMV821)

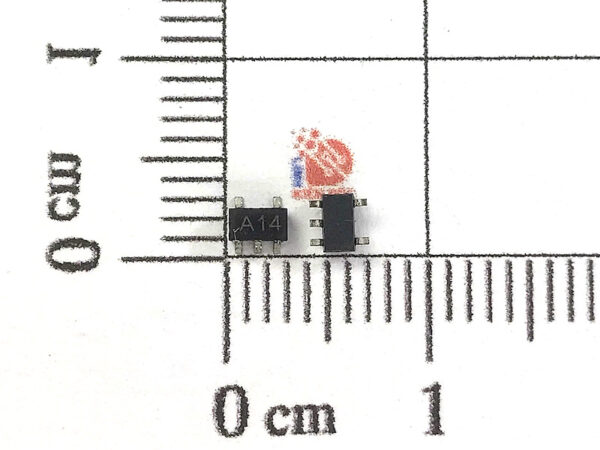

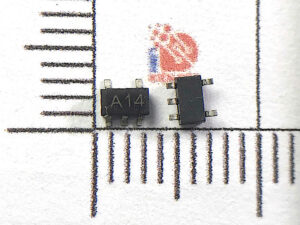

• Ký hiệu trên IC: A14
• Gói IC: SOT23-5 (Small Outline Transistor, 5 chân)
• Điện áp cung cấp: 2.7V đến 5.5V
• Dòng tiêu thụ: 100 µA (điển hình)
• Băng thông: 1 MHz
• Tốc độ chuyển đổi (Slew Rate): 0.4 V/µs
• Điện áp đầu ra tối đa: Sát điện áp nguồn (Rail-to-Rail Output)
• Điện áp đầu vào chênh lệch tối đa: ±0.3V
• Nhiệt độ hoạt động: -40°C đến +85°C

Nguyên lý hoạt động của LMV821

LMV821 là một bộ khuếch đại thuật toán (op-amp) dựa trên nguyên tắc so sánh và khuếch đại sự chênh lệch giữa hai tín hiệu đầu vào:

1. Đầu vào không đảo (IN+): Nhận tín hiệu đầu vào không bị thay đổi dấu.
2. Đầu vào đảo (IN-): Nhận tín hiệu đầu vào bị đảo dấu.

Bộ khuếch đại so sánh hiệu điện thế giữa IN+ và IN- để tạo ra tín hiệu đầu ra khuếch đại:

• Nếu hiệu điện thế (V+ – V-) > 0, đầu ra tăng dần và tiến gần đến điện áp nguồn dương (V+).
• Nếu hiệu điện thế (V+ – V-) < 0, đầu ra giảm dần và tiến gần đến điện áp nguồn âm (hoặc Ground).

Ngoài ra, LMV821 sử dụng kiến trúc đầu ra Rail-to-Rail, cho phép tín hiệu đầu ra đạt đến gần giá trị của nguồn cấp điện áp dương hoặc âm, tối ưu hóa việc sử dụng dải tín hiệu và điện áp trong các hệ thống điện áp thấp.

Chức năng và đặc điểm nổi bật của LMV821

1. Điện năng tiêu thụ thấp:
   LMV821 hoạt động với dòng điện rất nhỏ, giúp kéo dài tuổi thọ pin trong các thiết bị di động.
2. Băng thông đủ cho ứng dụng thông thường:
   Với băng thông 1 MHz, IC phù hợp cho các ứng dụng đo lường và xử lý tín hiệu tần số thấp.
3. Rail-to-Rail Output:
   Đầu ra sát với điện áp nguồn, tận dụng toàn bộ dải điện áp cung cấp, phù hợp với các hệ thống hoạt động ở điện áp thấp.
4. Gói nhỏ gọn SOT23-5:
   Tiết kiệm không gian PCB, thích hợp cho các thiết kế mạch nhỏ gọn.

Ứng dụng của LMV821

• Hệ thống nhúng: Cảm biến đo lường, xử lý tín hiệu analog.
• Thiết bị di động: Các mạch khuếch đại trong smartphone, thiết bị đeo tay.
• Hệ thống pin: Khuếch đại tín hiệu trong các mạch quản lý pin (BMS).
• Mạch điều khiển công nghiệp: Khuếch đại tín hiệu trong hệ thống giám sát và kiểm soát.

Ưu điểm của LMV821

• Tiêu thụ điện năng thấp, phù hợp cho thiết bị chạy pin.
• Độ ổn định cao, phù hợp cho các ứng dụng yêu cầu độ chính xác.
• Gói IC nhỏ gọn, dễ dàng tích hợp trong thiết kế mạch.

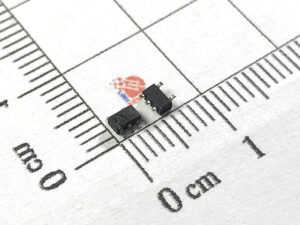

Kích thước LMV821M5X

LMV821M5X là một giải pháp khuếch đại tín hiệu hiệu quả, tiết kiệm điện và nhỏ gọn, lý tưởng cho các ứng dụng nhúng và thiết bị di động.
