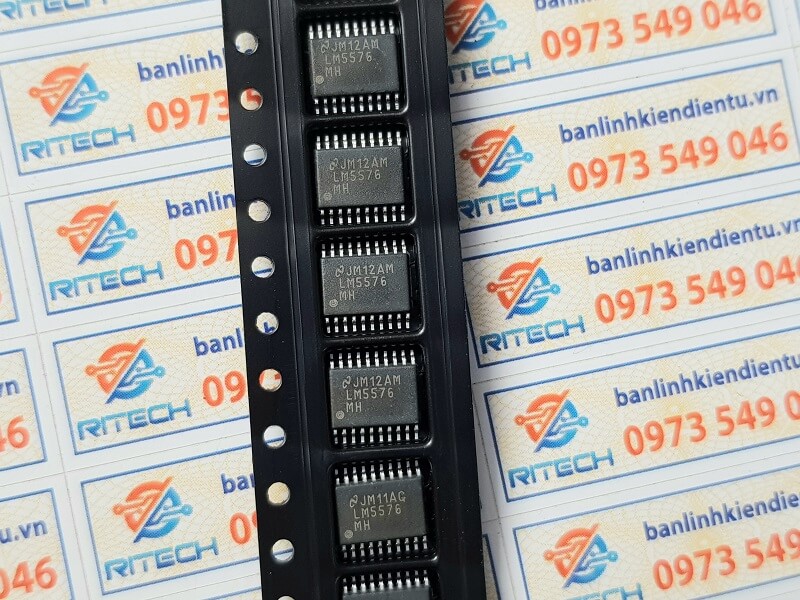

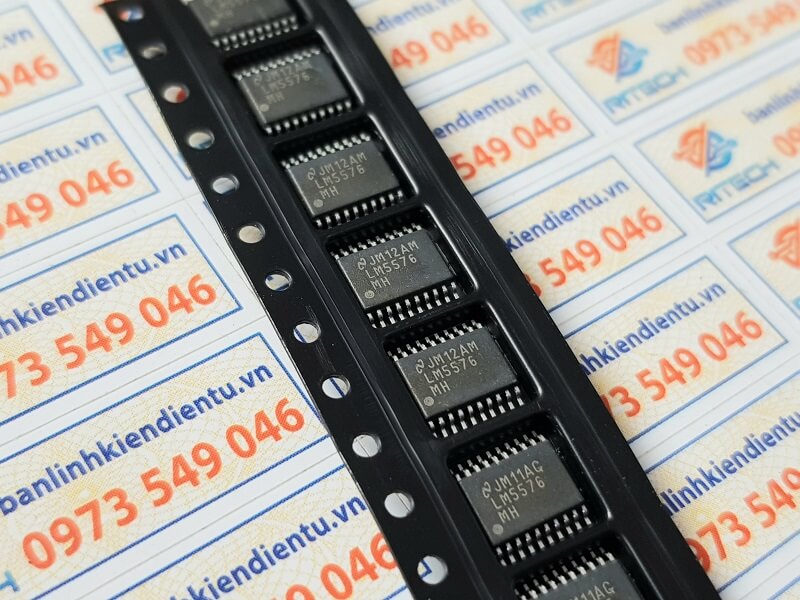

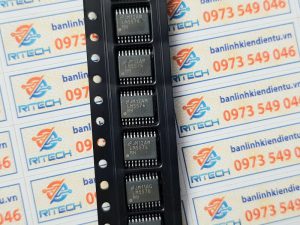

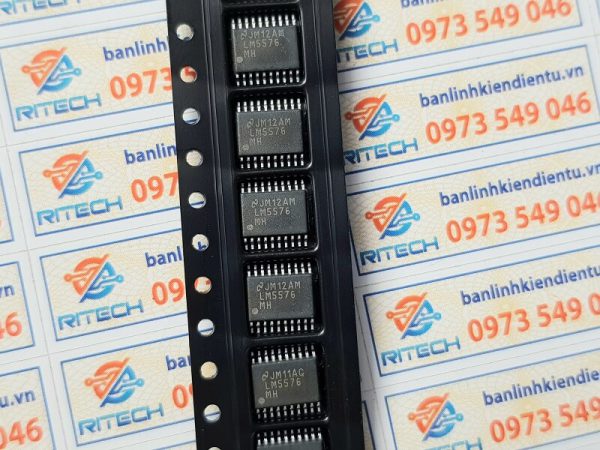

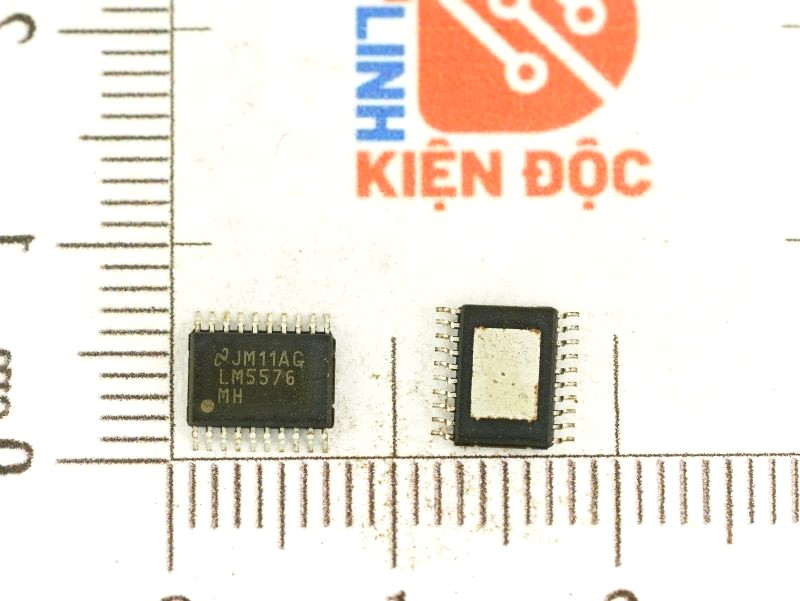

LM5576 LM5576MH IC nguồn Step-Down Switching Regulator TSSOP-20

Giới thiệu về LM5576

LM5576 là một bộ chuyển đổi giảm áp (step-down) thuộc dòng buck controller do Texas Instruments sản xuất. Nó được thiết kế để cung cấp các giải pháp chuyển đổi điện áp với hiệu suất cao, khả năng hoạt động ở điện áp đầu vào lớn, và cung cấp dòng điện đầu ra ổn định cho các hệ thống điện tử. LM5576 thích hợp cho các ứng dụng công nghiệp, điện tử tiêu dùng và các hệ thống yêu cầu nguồn điện ổn định và hiệu quả.

Đặc điểm LM5576

• Điện áp đầu vào rộng:
  • LM5576 hỗ trợ điện áp đầu vào rộng từ 6V đến 75V, giúp nó hoạt động tốt trong các hệ thống có nguồn cấp với biên độ điện áp thay đổi lớn, như các hệ thống pin, nguồn điện công nghiệp, hoặc các ứng dụng tự động hóa.
• Điện áp đầu ra điều chỉnh:
  • Bộ điều chỉnh có khả năng cung cấp điện áp đầu ra có thể điều chỉnh từ 1.225V trở lên, phù hợp với các thiết bị đòi hỏi các mức điện áp khác nhau.
• Dòng điện đầu ra:
  • LM5576 có thể cung cấp dòng điện đầu ra lên đến 3A, thích hợp cho các ứng dụng tiêu thụ năng lượng ở mức trung bình đến cao.
• Tần số chuyển đổi:
  • Tần số chuyển đổi có thể được điều chỉnh từ 50 kHz đến 500 kHz, giúp tối ưu hóa hiệu suất và giảm kích thước của các thành phần ngoại vi như cuộn cảm và tụ điện.
• Chế độ vận hành:
  • LM5576 có khả năng chuyển đổi linh hoạt giữa chế độ chuyển đổi xung PWM (Pulse Width Modulation) và chế độ dẫn dòng liên tục nhằm tối ưu hóa hiệu suất và đáp ứng các yêu cầu tải khác nhau.
• Bảo vệ quá áp và quá dòng:
  • Tích hợp sẵn các tính năng bảo vệ như bảo vệ quá dòng, quá nhiệt, và quá áp, giúp bảo vệ các thiết bị đầu ra và bảo đảm hoạt động ổn định của hệ thống.
• Hiệu suất cao:
  • Với khả năng giảm thiểu tổn hao năng lượng, LM5576 cung cấp hiệu suất chuyển đổi cao, giúp tăng tuổi thọ pin trong các ứng dụng chạy bằng pin và giảm nhiệt độ hệ thống trong các ứng dụng công nghiệp.
• Chế độ ngắt tạm thời (Shutdown mode):
  • Khi không cần sử dụng, IC có thể chuyển sang chế độ ngắt để giảm thiểu tiêu thụ năng lượng, với dòng tiêu thụ chỉ ở mức 10 µA trong chế độ này.

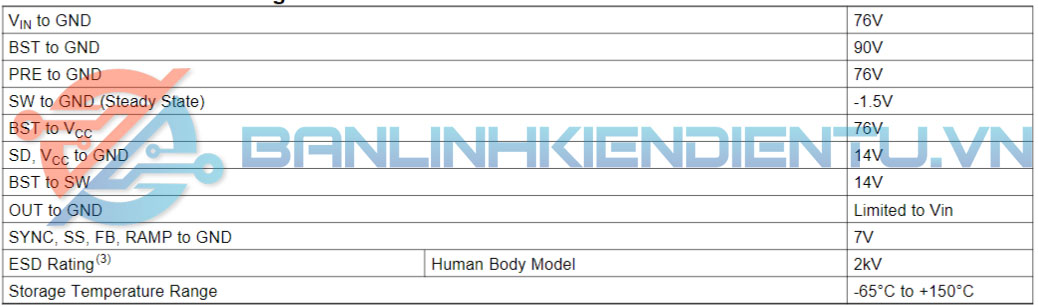

Thông số kỹ thuật LM5576

Ứng dụng LM5576

• Nguồn cung cấp điện công nghiệp:
  • LM5576 có thể sử dụng trong các hệ thống công nghiệp yêu cầu điện áp đầu vào cao và ổn định, chẳng hạn như hệ thống điều khiển tự động hóa.
• Hệ thống tự động hóa và điều khiển:
  • Được sử dụng trong các bộ điều khiển logic khả trình (PLC), vi điều khiển, và các hệ thống tự động hóa công nghiệp khác, yêu cầu điện áp đầu ra chính xác và ổn định.
• Nguồn điện trên xe:
  • Với khả năng hoạt động ở điện áp cao, LM5576 phù hợp cho các ứng dụng trong ô tô hoặc thiết bị điều khiển nguồn điện từ ắc quy.
• Bộ nguồn của thiết bị tiêu dùng:
  • LM5576 có thể được tích hợp vào các thiết bị điện tử tiêu dùng như máy tính, thiết bị mạng, hoặc hệ thống truyền thông yêu cầu nguồn điện hiệu quả.
• Hệ thống năng lượng tái tạo:
  • Nó cũng phù hợp cho các ứng dụng trong năng lượng tái tạo, như các hệ thống pin năng lượng mặt trời và hệ thống lưu trữ năng lượng.

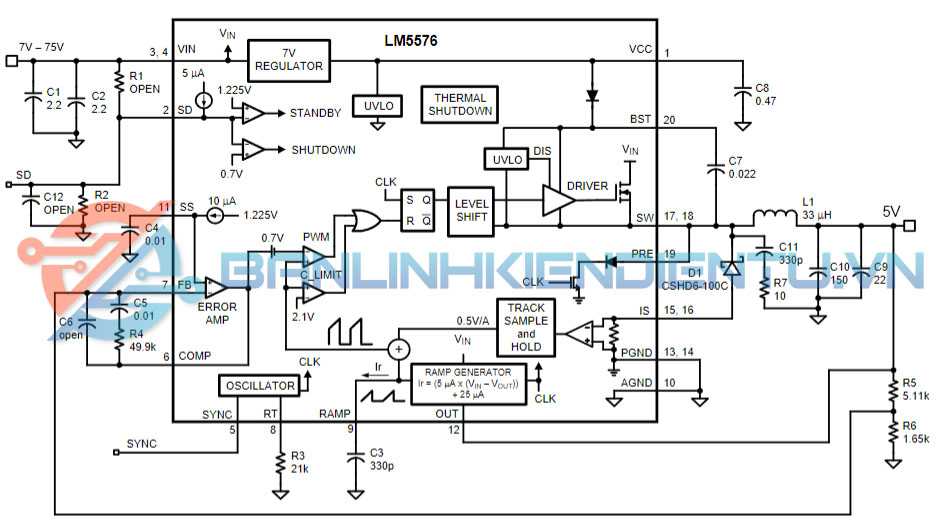

Sơ đồ khối LM5576

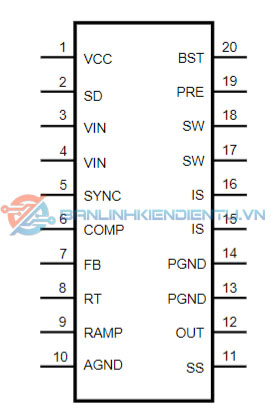

Sơ đồ chân LM5576

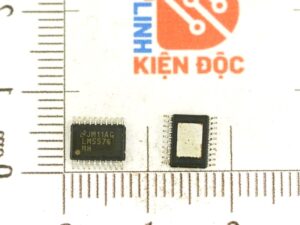

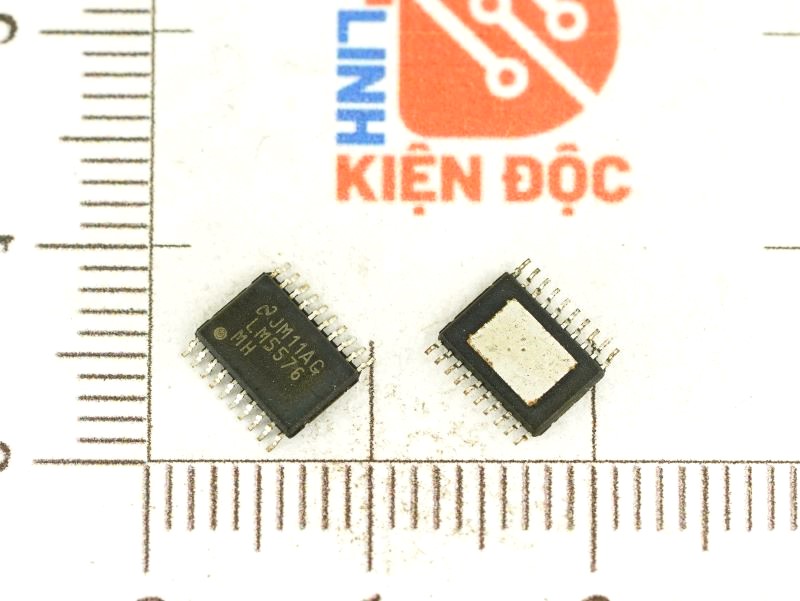

Kích thước LM5576

Xem thêm nhiều loại IC nguồn khác tại đây

Datasheet LM5576
