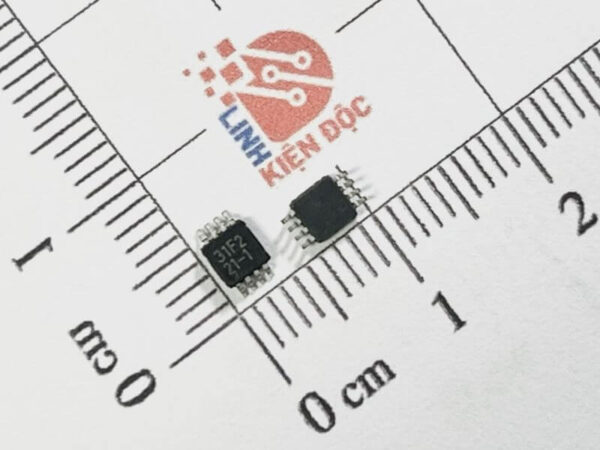

LM5021MM-1, LM5021 kí hiệu 21-1 IC điều khiển PWM MSOP-8
45,000₫
Mã sản phẩm: 21-1
Loại linh kiện: IC
Kiểu chân: MSOP-8
Hình thức : Mới
Tình trạng : Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Giới thiệu về LM5021MM-1
LM5021MM-1 là một bộ điều khiển PWM (Pulse Width Modulation) được thiết kế để hoạt động trong các nguồn cung cấp năng lượng chuyển mạch (Switching Power Supply) sử dụng cấu trúc flyback. Sản phẩm thuộc dòng LM5021 của Texas Instruments, cung cấp các tính năng kiểm soát chế độ dòng, giúp cải thiện hiệu suất và giảm nhiễu.
Đặc điểm nổi bật LM5021MM-1
- Điều khiển chế độ dòng:
- Tăng cường độ chính xác và ổn định cho các nguồn flyback, giúp dễ dàng điều chỉnh công suất đầu ra.
- Hoạt động tần số cố định:
- Đảm bảo hoạt động ổn định với tần số điều khiển cố định lên đến 1 MHz.
- Dải điện áp đầu vào rộng:
- Hoạt động tốt trong dải điện áp từ 8V đến 100V, phù hợp với nhiều ứng dụng.
- Chức năng bảo vệ tích hợp:
- Bảo vệ quá dòng (OCP), quá áp (OVP) và giới hạn dòng xả công suất (SS).
- Chế độ nghỉ (Sleep Mode):
- Tiết kiệm năng lượng khi tải thấp.
- Đóng gói nhỏ gọn:
- Đóng gói dạng MSOP-8, dễ dàng tích hợp trên các mạch in có không gian hạn chế.

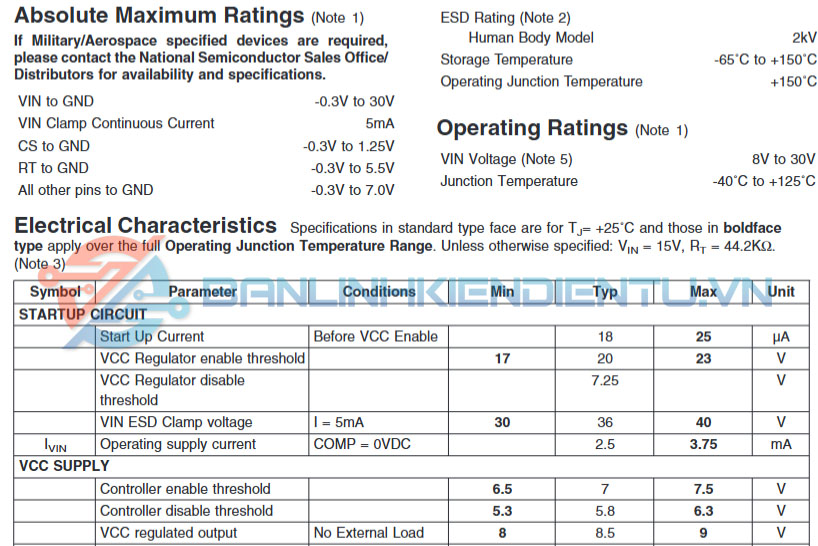

Thông số kỹ thuật chính LM5021MM-1
- Điện áp đầu vào (V<sub>CC</sub>): 8V – 100V.
- Điện áp khởi động: 7.6V.
- Tần số hoạt động: Cố định, lên đến 1 MHz.
- Dòng khởi động thấp: < 1 mA.
- Dòng hoạt động: 4 mA (khi không tải).
- Chức năng Soft Start: Có.
- Bảo vệ quá dòng (OCP): Có.
- Đóng gói: MSOP-8.
- Ký hiệu trên thân IC: Thường được ghi là 21-1.
Sơ đồ chân LM5021MM-1
Kích thước LM5021MM-1
Ứng dụng LM5021MM-1
- Nguồn Flyback:
- Sử dụng trong các bộ cấp nguồn cách ly và không cách ly, đặc biệt trong các thiết bị điện tử dân dụng và công nghiệp.
- Bộ sạc và chuyển đổi AC-DC/DC-DC:
- Phù hợp với các ứng dụng công suất thấp đến trung bình.
- Mạch điều khiển công suất cao:
- Dùng trong các thiết bị yêu cầu điều khiển chính xác và hiệu suất cao.
- Nguồn dự phòng (UPS):
- Đảm bảo hiệu suất chuyển đổi năng lượng trong các hệ thống dự phòng.
- Thiết bị công nghiệp và tự động hóa:
- Ứng dụng trong các bộ nguồn cho thiết bị đo lường, cảm biến và điều khiển.
Xem thêm: Nhiều sản phẩm IC khác tại đây
Datasheet LM5021MM-1
