LM338, LM338T IC nguồn TO-220

banlinhkiendientu.vn là đơn vị chuyên cung cấp IC nguốn LM338T với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả IC nguồn LM338T

LM338T là IC ổn áp điều chỉnh dương ba cực có sẵn trong gói TO-220. IC cung cấp điện áp đầu ra ổn định, ví dụ nếu người dùng đặt đầu ra ở mức 5V thì nó sẽ cung cấp đầu ra 5V ổn định bất kể điện áp đầu vào có dao động hay không. Nhưng người dùng hoặc người thiết kế mạch phải lưu ý thêm một điều nữa là điện áp đầu vào phải cao hơn điện áp đầu ra từ 2V đến 3V trong mọi điều kiện. Để giải quyết vấn đề này người dùng nên cung cấp điện áp đầu vào cao hơn đầu ra chẳng hạn đối với đầu ra 5V thì điện áp đầu vào có thể là 12V trở lên để nếu điện áp đầu vào dao động từ 3V đến 5V thì chúng ta vẫn nhận được 5V ổn định ở đầu ra. Một ví dụ điển hình nhất về điều này có thể là tấm pin mặt trời thay đổi điện áp đầu ra thường xuyên vào những ngày có mây.

IC này có thể điều chỉnh được từ 1,2V đến 32V DC và điện áp đầu vào tối đa có thể cấp vào IC là 40V. LM338T có thể dễ dàng được sử dụng thay cho LM317 nếu có yêu cầu về cường độ dòng điện cao hơn, IC có khả năng cung cấp tải dòng điện đầu ra lên tới 5A. Tuy nhiên, điều này cũng có thể được thực hiện bằng cách sử dụng một hoặc hai bóng bán dẫn dòng điện cao với IC LM317 nhưng sử dụng LM388T vẫn là một lựa chọn tốt nếu yêu cầu dòng điện đầu ra dưới 5A.

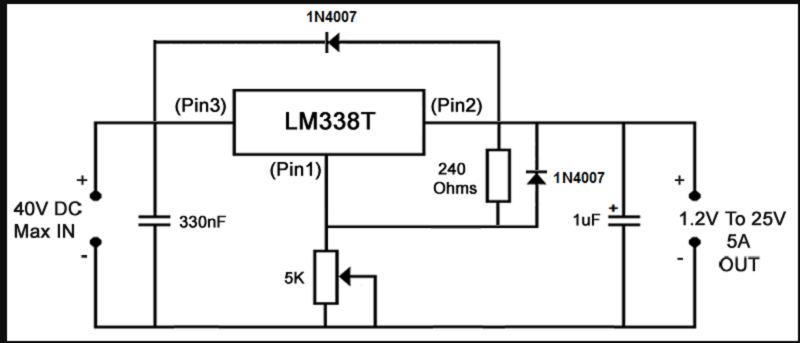

Hơn nữa, LM338T yêu cầu rất ít thành phần bên ngoài vì tất cả các mạch quan trọng đều được tích hợp bên trong IC và do đó ở đầu ra, nó chỉ cần hai tụ điện (trong một số điều kiện) và hai điện trở bên ngoài để điều chỉnh điện áp đầu ra. Ngoài ra còn có một công cụ tính điện áp đầu ra trực tuyến dành cho IC hiển thị giá trị của điện trở được sử dụng cho một đầu ra cụ thể.

Ứng dụng IC LM338T

• Nguồn điện thương mại
• Nguồn điện giáo dục
• Nguồn điện phòng thí nghiệm
• Mạch giảm điện áp
• Mạch sạc pin
• Nguồn cung cấp năng lượng mặt trời
• Mạch sạc pin năng lượng mặt trời
• Ứng dụng vi điều khiển
• Mạch chuyển đổi DC sang DC
• Ứng dụng dụng cụ cầm tay

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Sơ đồ chức năng IC LM338T

Bảng thông số IC nguồn LM338T

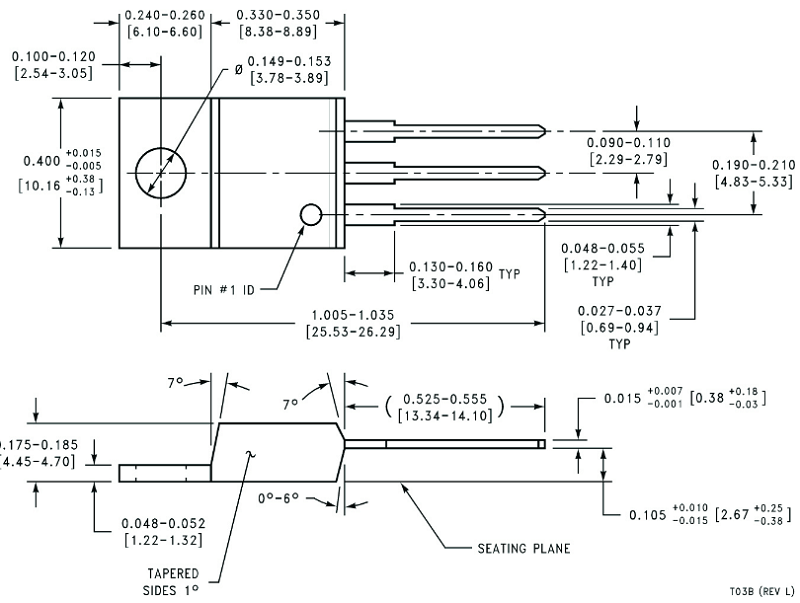

Kích thước IC LM338T

Datasheet LM338T
