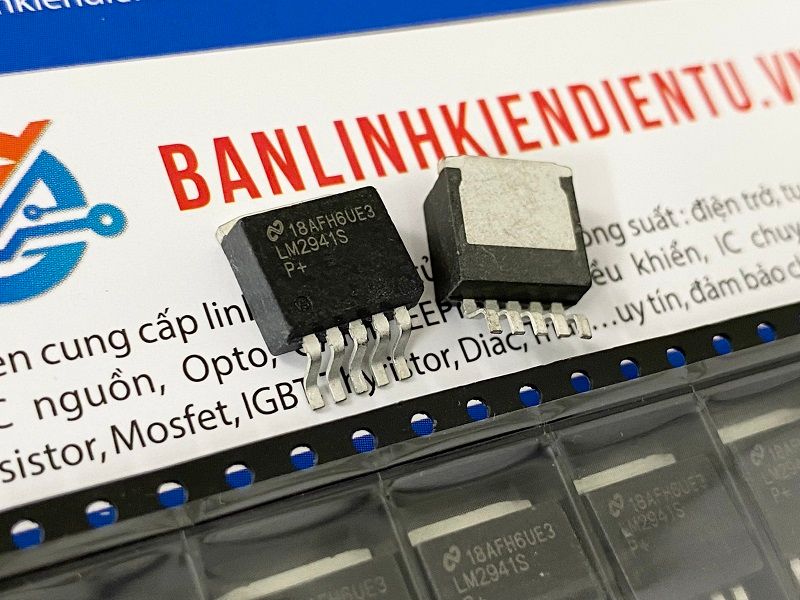

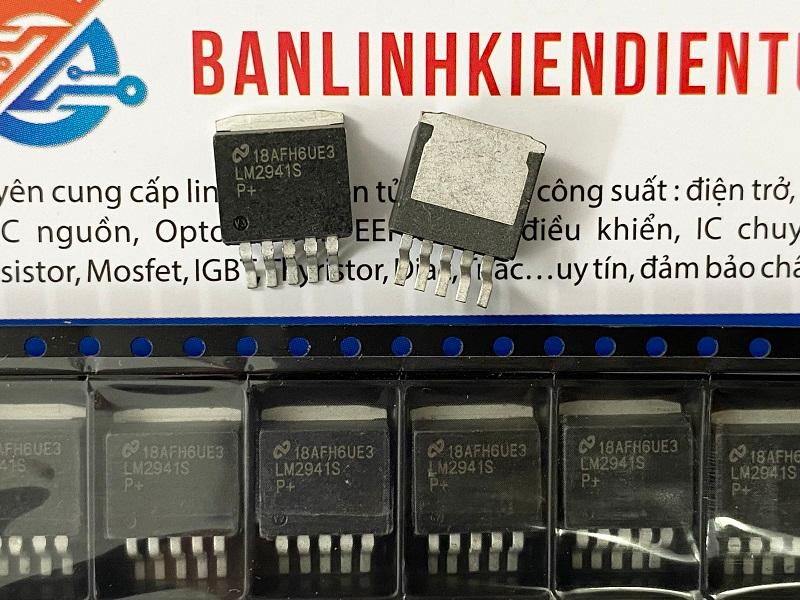

LM2941S, LM2941 IC NGUỒN TO-263

Giới thiệu về LM2941

LM2941 là một IC điều chỉnh điện áp (Adjustable Voltage Regulator IC) với khả năng cung cấp điện áp đầu ra điều chỉnh từ 5V đến 20V. IC này được thiết kế để cung cấp điện áp ổn định với khả năng chịu tải lớn và thường được sử dụng trong các ứng dụng yêu cầu độ chính xác và hiệu suất cao trong điều chỉnh điện áp. Với dải điện áp đầu ra có thể điều chỉnh, khả năng cung cấp dòng tải lớn, và các tính năng bảo vệ, nó là một lựa chọn tốt cho cả các hệ thống điện tử tiêu dùng lẫn công nghiệp.

Đặc điểm LM2941

• Điện áp đầu ra điều chỉnh: LM2941 cung cấp điện áp đầu ra có thể điều chỉnh trong khoảng từ 5V đến 20V, phù hợp với nhiều loại mạch điện tử khác nhau.
• Dòng tải tối đa: IC này có khả năng cung cấp dòng tải tối đa lên đến 1A, giúp đáp ứng nhu cầu của các thiết bị đòi hỏi công suất trung bình.
• Điện áp đầu vào rộng: LM2941 hỗ trợ dải điện áp đầu vào rộng từ 6V đến 26V, giúp nó phù hợp với nhiều ứng dụng khác nhau, từ thiết bị điện tử tiêu dùng cho đến các hệ thống công nghiệp.
• Bảo vệ quá tải: IC được trang bị tính năng bảo vệ quá dòng và quá nhiệt (Thermal Shutdown), đảm bảo an toàn cho mạch điện và linh kiện trong trường hợp hoạt động quá tải hoặc nhiệt độ quá cao.
• Tính năng ổn định: LM2941 có hệ số điều chỉnh điện áp (Line Regulation) và hệ số điều chỉnh tải (Load Regulation) tốt, giúp duy trì điện áp đầu ra ổn định khi có thay đổi về điện áp đầu vào hoặc tải.

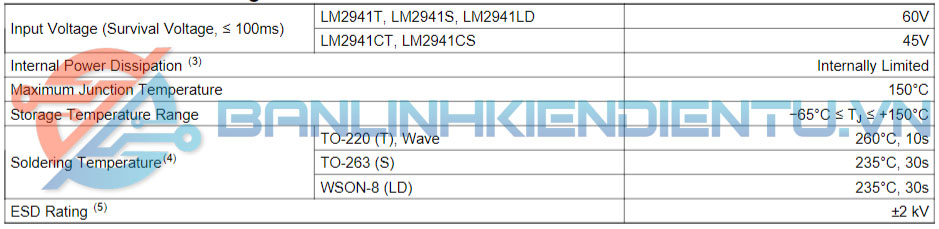

Thông số kỹ thuật LM2941

• Điện áp cung cấp (Vin): 6V đến 26V.
• Điện áp đầu ra (Vout): 5V đến 20V, có thể điều chỉnh.
• Dòng tải tối đa: 1A.
• Dòng điện nghỉ: Thấp, giúp tiết kiệm năng lượng.
• Tỉ lệ điều chỉnh điện áp (Line Regulation): 0.03%/V.
• Tỉ lệ điều chỉnh tải (Load Regulation): 0.04%.

Ứng dụng LM2941

• Thiết bị điện tử tiêu dùng: LM2941 được sử dụng trong các sản phẩm điện tử như máy tính, thiết bị gia dụng, hệ thống âm thanh và thiết bị cầm tay.
• Hệ thống công nghiệp: IC này có thể được ứng dụng trong các hệ thống điều khiển công nghiệp, nơi cần nguồn điện ổn định và chính xác.
• Bộ điều khiển năng lượng: LM2941 cũng được sử dụng trong các mạch chuyển đổi năng lượng và bộ sạc pin, nơi yêu cầu cung cấp dòng điện ổn định và hiệu quả cao.

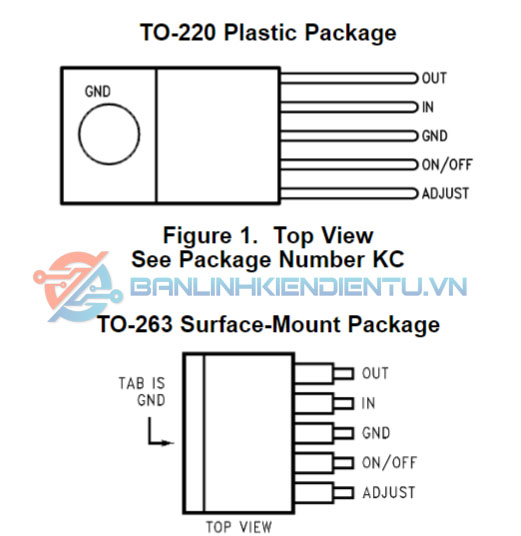

Sơ đồ chân LM2941

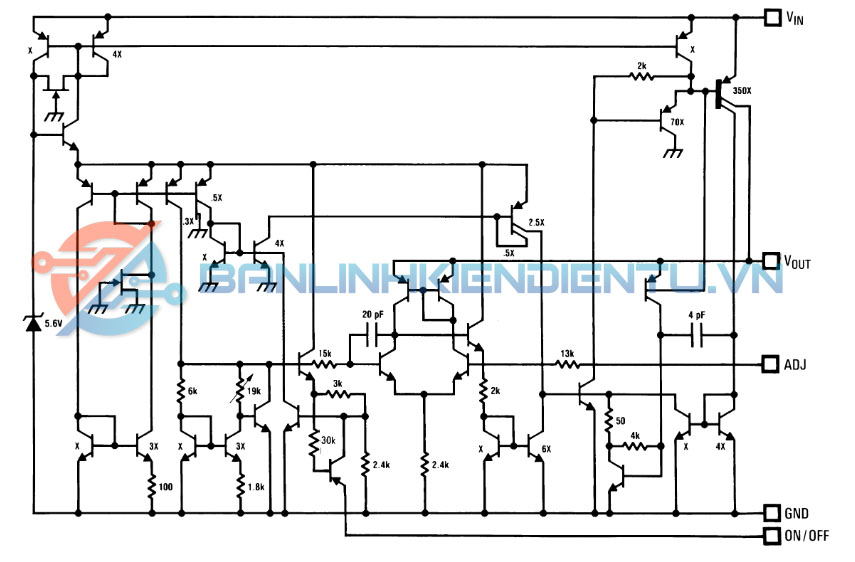

Sơ đồ tương đương LM2941

Kích thước LM2941

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet LM2941
