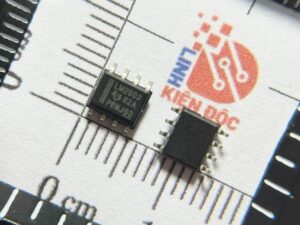

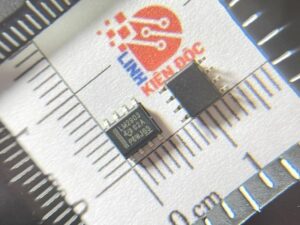

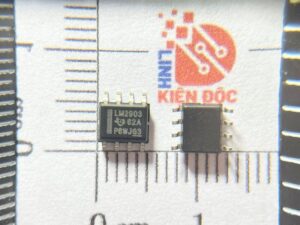

LM2903 IC so sánh SOP-8 nhập khẩu

Giới thiệu về LM2903

LM2903 là IC so sánh điện áp (voltage comparator) dạng dual comparator được thiết kế để hoạt động ổn định trong nhiều điều kiện khác nhau. Phiên bản đóng gói SOP-8 rất phổ biến, thường được sử dụng trong các mạch in nhỏ gọn với độ bền cao.

Thông số kỹ thuật chính LM2903

• Cấu hình: Dual comparator (2 bộ so sánh trong một IC).
• Đóng gói: SOP-8 (Small Outline Package – 8 chân).
• Dải điện áp cung cấp:
  • Nguồn đơn cực (Single supply): 2 V đến 36 V.
  • Nguồn lưỡng cực (Dual supply): ±1 V đến ±18 V.
• Dòng tiêu thụ:
  • Tối đa 1 mA ở điện áp cung cấp 5 V.
• Điện áp đầu vào bù (Input Offset Voltage):
  • Điển hình 2 mV, tối đa 5 mV.
• Điện áp đầu vào vi sai (Differential Input Voltage):
  • Tối đa 36 V.
• Tốc độ chuyển mạch:
  • Điển hình 1.3 µs (ở tín hiệu 5 mV).
• Nhiệt độ hoạt động:
  • -40°C đến +85°C (LM2903 chuẩn).
  • -40°C đến +125°C (LM2903 phiên bản mở rộng).

Đặc điểm nổi bật LM2903

1. Dải điện áp linh hoạt: Có thể hoạt động với nguồn đơn hoặc nguồn lưỡng cực.
2. Tiêu thụ năng lượng thấp: Giúp tối ưu hóa cho các mạch tiêu thụ công suất thấp.
3. Open-Collector Output: Đầu ra dạng open-collector cho phép tích hợp dễ dàng vào các hệ thống logic.
4. Độ bền và ổn định cao: Được tối ưu để sử dụng trong các môi trường công nghiệp khắc nghiệt.
5. Kích thước nhỏ gọn: SOP-8 tiết kiệm không gian trên PCB.

Sơ đồ chân LM2903

Kích thước LM2903

Ứng dụng phổ biến LM2903

• Mạch giám sát điện áp: Phát hiện điện áp vượt ngưỡng hoặc dưới ngưỡng.
• Bộ tạo tín hiệu xung: Chuyển đổi tín hiệu analog sang tín hiệu digital.
• Hệ thống cảm biến: Đo lường hoặc phát hiện tín hiệu từ cảm biến.
• Bộ điều khiển nguồn: Ứng dụng trong nguồn tổ ong, UPS, và các bộ điều chỉnh điện áp.
• Ứng dụng tự động hóa: Trong công nghiệp hoặc các thiết bị điện tử gia dụng.

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet LM2903
