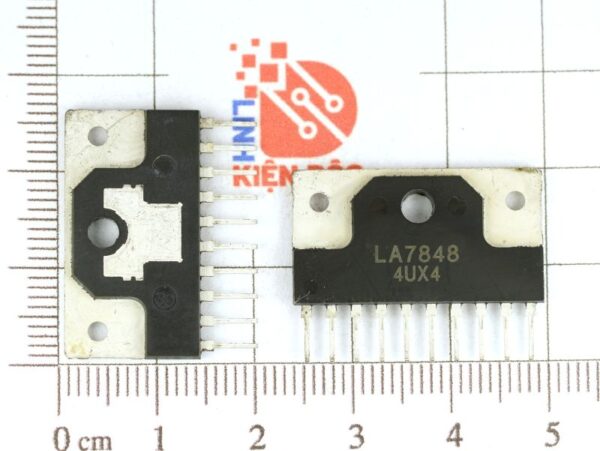

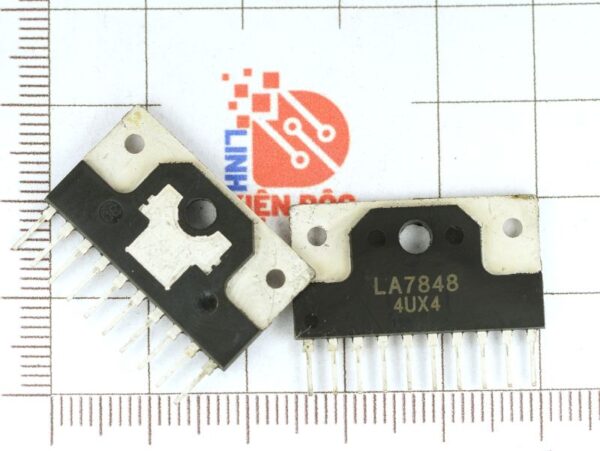

LA7848 IC khuếch đại Zip-10

Giới thiệu về LA7848

LA7848 là một IC khuếch đại công suất quét dọc được sử dụng trong các mạch điều khiển quét dọc của TV CRT và màn hình CRT. Nó có chức năng khuếch đại và điều khiển dòng điện chạy qua cuộn quét dọc (yoke coil) để tạo ra hình ảnh trên màn hình.

Đặc điểm nổi bật

• Dòng điện đầu ra lớn: Có thể cung cấp dòng lên đến 2A, phù hợp cho các cuộn quét dọc của CRT.

• Điện áp hoạt động cao: Hỗ trợ dải điện áp rộng, thường từ 8V đến 42V.

• Tích hợp bảo vệ quá nhiệt (Thermal Protection) giúp tránh hư hỏng do nhiệt độ cao.

• Tích hợp chức năng bảo vệ quá tải giúp bảo vệ khỏi tình trạng dòng điện quá mức.

• Tích hợp mạch bù nhiệt độ, giúp ổn định hoạt động trong điều kiện môi trường khác nhau.

• Thiết kế đơn giản, giảm số lượng linh kiện ngoại vi cần thiết.

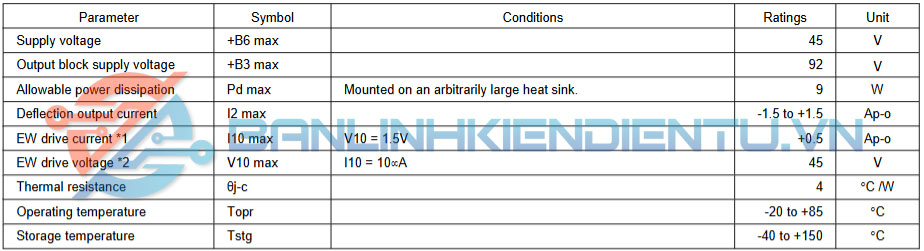

Thông số kỹ thuật LA7848

Ứng dụng

• Mạch khuếch đại quét dọc (Vertical Deflection) trong TV CRT, màn hình CRT.

• Máy đo dao động (Oscilloscope) sử dụng CRT.

• Hệ thống hiển thị công nghiệp cũ (CRT-based Industrial Displays).

Sơ đồ chân và sơ đồ khối LA7848

Kích thước LA7848

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet LA7848
