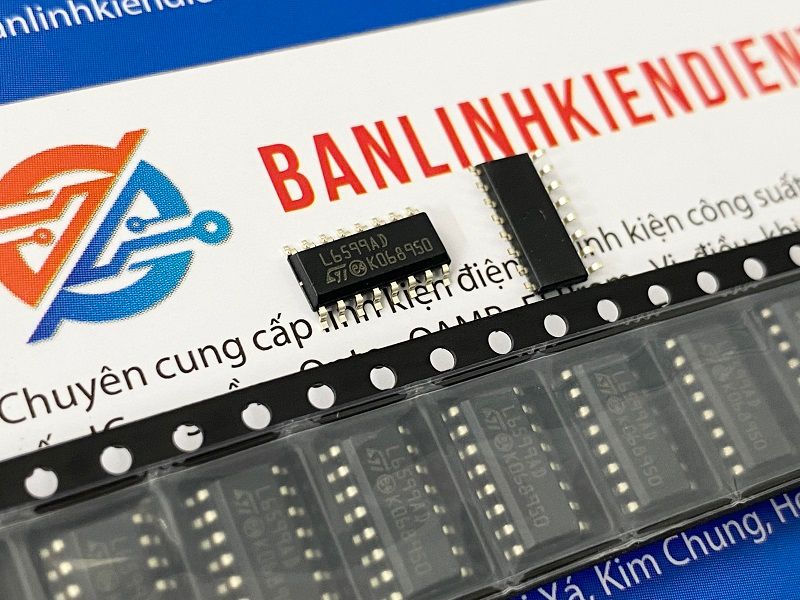

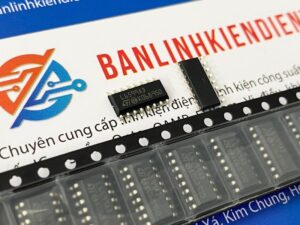

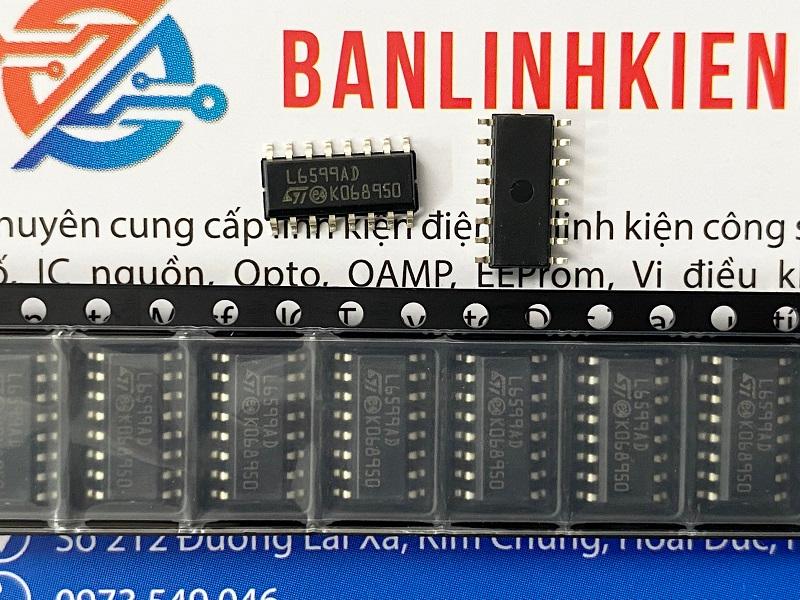

L6599AD L6599 IC dao động nguồn SOP-16 hãng ST

Giới thiệu IC dao động nguồn L6599AD

• L6599AD là phiên bản cải tiến của L6599 trước đó. Nó là bộ điều khiển hai đầu dành riêng cho cấu trúc liên kết nửa cầu cộng hưởng nối tiếp. Nó cung cấp 50% chu kỳ nhiệm vụ bổ sung: công tắc phía cao và công tắc phía thấp được điều khiển BẬT/TẮT lệch pha 180° trong cùng một thời gian. Điều chỉnh điện áp đầu ra có được bằng cách điều chỉnh tần số hoạt động. Một thời gian chết cố định được chèn giữa việc tắt một công tắc và bật công tắc kia đảm bảo chuyển mạch mềm và cho phép hoạt động ở tần số cao.
• Để điều khiển công tắc phía cao áp bằng phương pháp khởi động, IC kết hợp cấu trúc nổi điện áp cao có thể chịu được hơn 600 V với DMOS điện áp cao được điều khiển đồng bộ thay thế điốt khởi động phục hồi nhanh bên ngoài.
• IC cho phép người thiết kế thiết lập dải tần hoạt động của bộ chuyển đổi bằng bộ tạo dao động có thể lập trình bên ngoài.

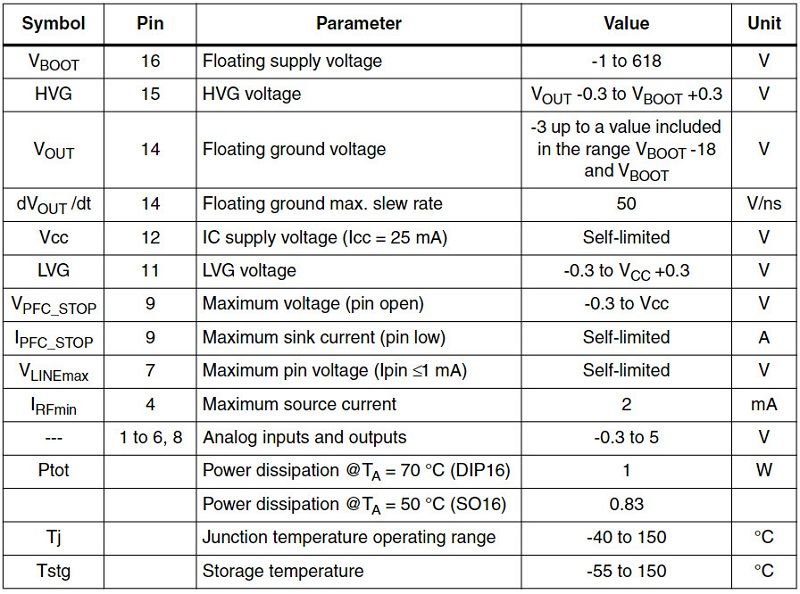

Đặc trưng thông số kỹ thuật của IC dao động nguồn L6599AD

• Chu kỳ hoạt động 50%, điều khiển tần số thay đổi của nửa cầu cộng hưởng
• Tần số hoạt động lên tới 500 kHz
• OCP hai cấp độ: thay đổi tần số và tắt máy
• Trình điều khiển cổng phía cao tương thích 600 V-rail với diode khởi động tích hợp và khả năng miễn dịch dv/dt cao
• Trình điều khiển cổng phía cao và phía thấp -300/800 mA có kéo xuống UVLO
• Giao diện với bộ điều khiển PFC

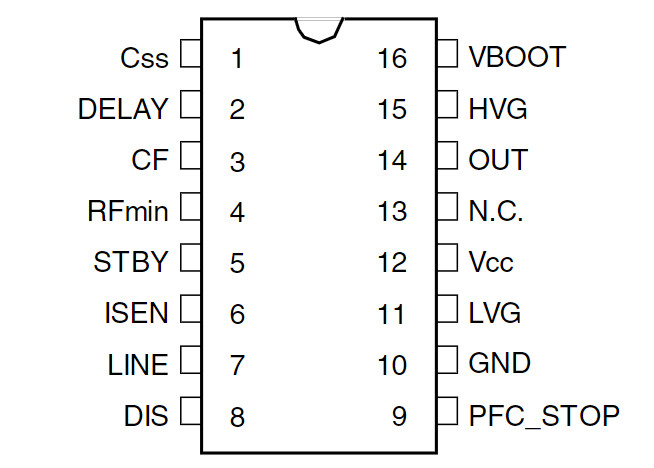

Sơ đồ chân IC dao động nguồn L6599AD

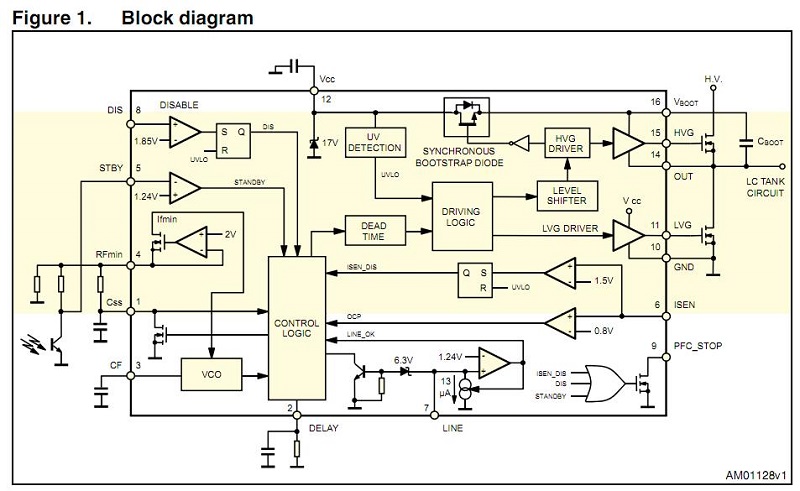

Sơ đồ khối cấu tạo của IC dao động nguồn L6599AD

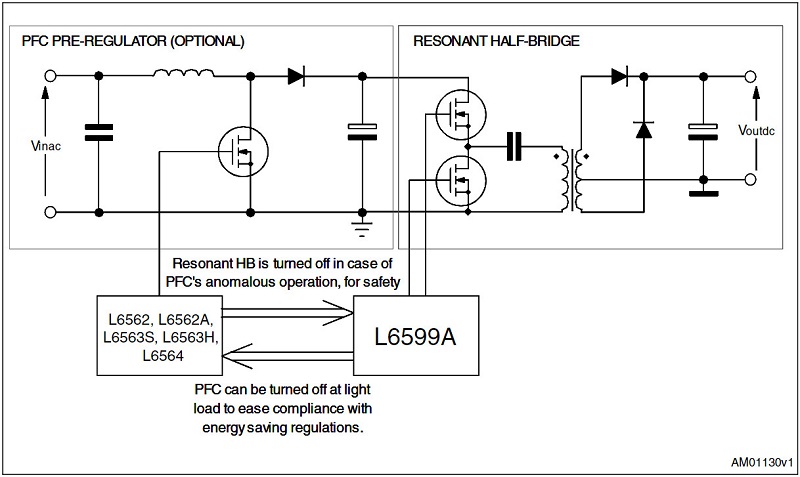

Sơ đồ khối hệ thống điển hình dùng IC dao động nguồn L6599AD

Kích thước IC dao động nguồn L6599AD

Ứng dụng của IC L6599AD

• Tivi LCD và PDP
• Máy tính để bàn, máy chủ cấp cơ bản
• SMPS viễn thông
• SMPS công nghiệp hiệu quả cao
• Bộ chuyển đổi AC-DC, SMPS khung mở
