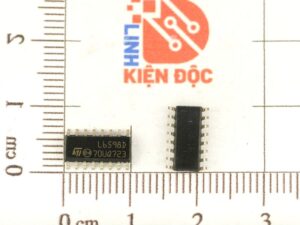

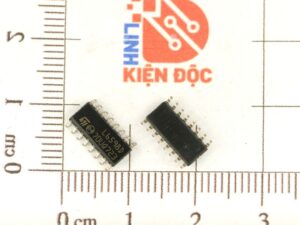

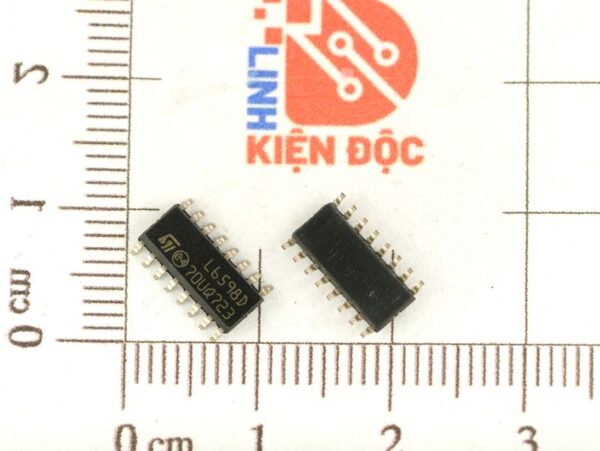

L6598D, L6598 IC điều khiển SOP-16

Giới thiệu về L6598D

L6598D là một bộ điều khiển cầu nửa (half-bridge) cộng hưởng được thiết kế để điều khiển mạch nguồn chuyển mạch công suất cao. Với khả năng tích hợp nhiều tính năng tiên tiến, IC này phù hợp cho các ứng dụng như nguồn điện công suất cao, điều khiển đèn huỳnh quang, hoặc các thiết bị cần điều khiển động cơ và tải.

Đặc điểm nổi bật

• Hoạt động chế độ cộng hưởng: Hỗ trợ mạch chuyển mạch mềm (soft-switching) giúp giảm nhiễu điện từ (EMI) và tăng hiệu suất.
• Điều khiển cầu nửa: Điều khiển MOSFET hoặc IGBT trong cấu hình half-bridge.
• Tích hợp khởi động mềm (Soft Start): Giảm áp lực dòng khởi động, bảo vệ các linh kiện tải.
• Tự bảo vệ:
  • Bảo vệ quá dòng (Overcurrent Protection – OCP).
  • Bảo vệ ngắn mạch (Short Circuit Protection – SCP).
  • Giám sát UVLO (Undervoltage Lockout).
• Tích hợp dead-time điều chỉnh được: Dead-time cố định hoặc tùy chỉnh giữa hai xung điều khiển để tránh chồng xung.
• Dải tần số hoạt động rộng: Phù hợp với nhiều yêu cầu ứng dụng.
• Tiêu thụ điện năng thấp: Tối ưu cho các thiết bị yêu cầu hiệu suất cao.
• Đóng gói nhỏ gọn: Loại SOIC-16 tiết kiệm không gian trên PCB.

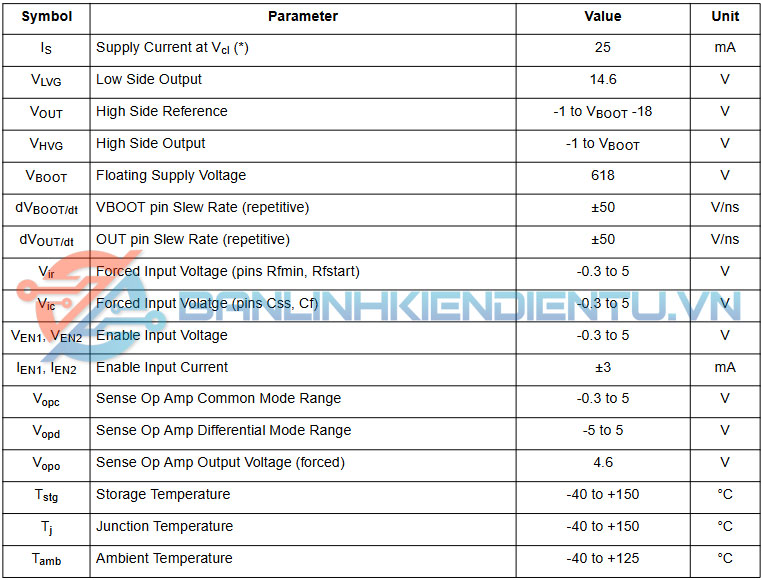

Thông số kỹ thuật L6598D

Ứng dụng L6598D

• Nguồn điện cộng hưởng:
  • Bộ nguồn chuyển mạch mềm (soft-switching).
  • Nguồn cấp cho thiết bị y tế hoặc công nghiệp.
• Điều khiển động cơ:
  • Hệ thống bơm nhiệt.
  • Điều khiển quạt công suất cao.
• Đèn chiếu sáng:
  • Điều khiển đèn LED và đèn huỳnh quang.
• Bộ chuyển đổi điện áp (Inverter):
  • Biến tần năng lượng mặt trời hoặc công nghiệp.
• Ứng dụng công suất cao:
  • Hệ thống UPS.
  • Điều khiển biến áp xung tần số cao.

Sơ đồ chân L6598D

Kích thước L6598D

Xem thêm những sản phẩm IC khác tại đây

Datasheet L6598D
