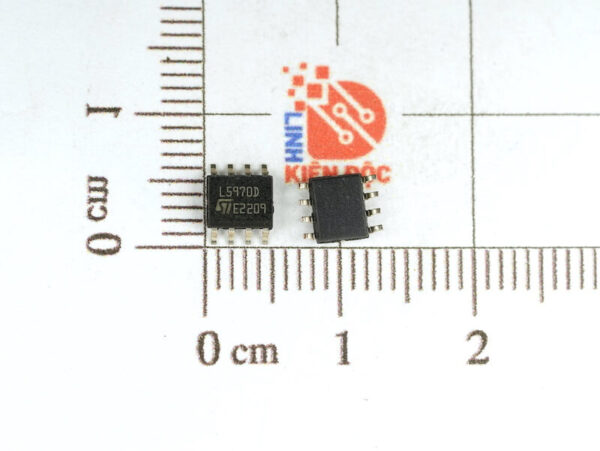

L5970AD, L5970ADTR, L5970D IC nguồn 1.5A SOP-8
16,500₫
Mã sản phẩm: L5970D
Loại linh kiện: IC nguồn
Kiểu chân: SOP8
Điện áp: 1.5A
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu về L5970AD
L5970AD là một IC điều chỉnh nguồn (voltage regulator IC) được thiết kế để cung cấp điện áp ổn định cho các ứng dụng điện tử, đặc biệt là trong các mạch nguồn DC-DC chuyển đổi. IC này thuộc dòng điều chỉnh tuyến tính với khả năng cung cấp điện áp đầu ra chính xác và hiệu suất cao. Với khả năng cung cấp dòng tải cao, các tính năng bảo vệ an toàn và thiết kế nhỏ gọn, nó là một lựa chọn lý tưởng cho nhiều mạch nguồn trong lĩnh vực điện tử.
Đặc điểm L5970AD
- Điện áp đầu ra ổn định: L5970AD cung cấp điện áp đầu ra điều chỉnh từ 1.25V đến 37V, cho phép sử dụng linh hoạt trong nhiều ứng dụng khác nhau.
- Dòng tải tối đa: IC này có khả năng cung cấp dòng tải tối đa lên đến 1.5A, đáp ứng nhu cầu năng lượng cho nhiều thiết bị điện tử.
- Điện áp đầu vào rộng: L5970AD hoạt động với dải điện áp đầu vào rộng, từ 4.5V đến 40V, giúp nó phù hợp với nhiều loại nguồn điện.
- Chức năng bảo vệ: IC được trang bị nhiều tính năng bảo vệ, bao gồm bảo vệ quá nhiệt (Thermal Protection), bảo vệ quá tải (Overload Protection), và bảo vệ ngắn mạch (Short Circuit Protection). Những tính năng này giúp bảo vệ mạch điện và linh kiện khỏi hư hỏng.
Thông số kỹ thuật L5970AD
- Điện áp cung cấp: 4.5V đến 40V.
- Điện áp đầu ra: Có thể điều chỉnh, từ 1.25V đến 37V.
- Dòng tải tối đa: Lên đến 1.5A.
- Tỉ lệ điều chỉnh điện áp (Line Regulation): Tốt, đảm bảo duy trì điện áp đầu ra ổn định khi có sự thay đổi về điện áp đầu vào.
- Tỉ lệ điều chỉnh tải (Load Regulation): Thấp, đảm bảo điện áp đầu ra không thay đổi nhiều khi có sự thay đổi về tải.

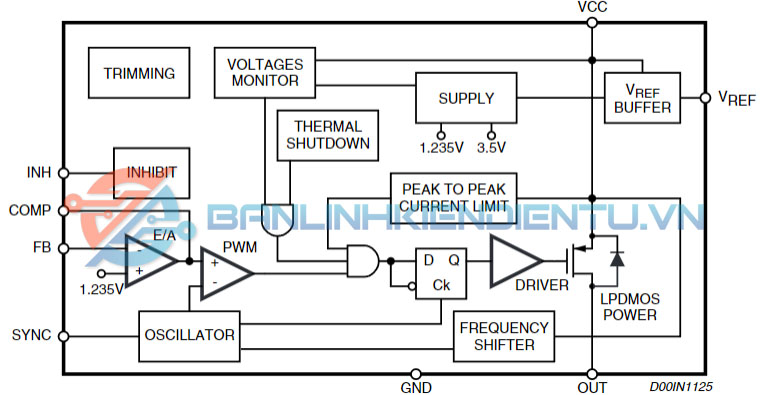

Sơ đồ khối L5970AD
Ứng dụng L5970AD
- Bộ nguồn DC-DC: L5970AD thường được sử dụng trong các mạch nguồn DC-DC, cung cấp nguồn điện ổn định cho các thiết bị điện tử.
- Thiết bị điện tử tiêu dùng: IC này được tích hợp trong nhiều sản phẩm điện tử tiêu dùng như máy tính, TV, và các thiết bị gia dụng khác.
- Hệ thống công nghiệp: L5970AD cũng có thể được sử dụng trong các ứng dụng công nghiệp, nơi cần nguồn điện ổn định cho các thiết bị và mạch điều khiển.
Sơ đồ chân L5970AD
Kích thước L5970AD
Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây
Datasheet L5970AD
