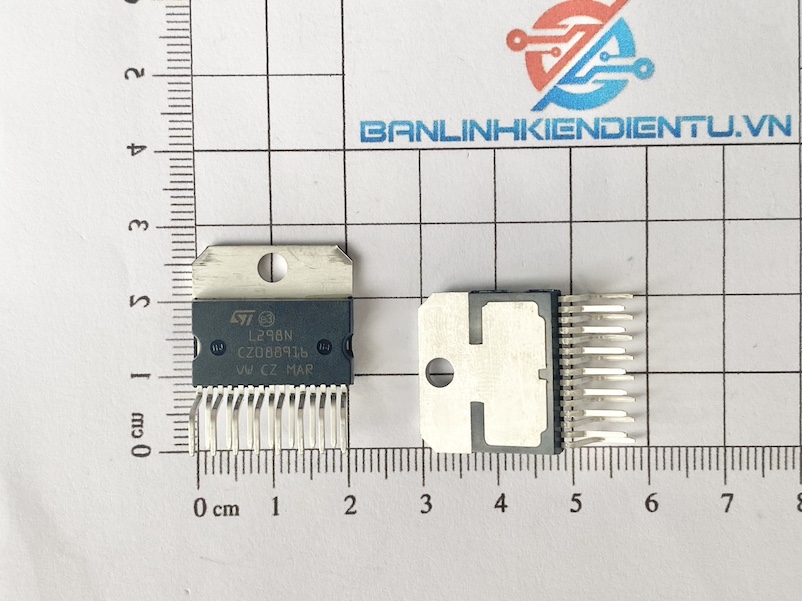

L298N L298 IC điều khiển động cơ nhập khẩu chính hãng ST

L298N L298 IC Điều Khiển Động Cơ Nhập Khẩu Chính Hãng ST

Mã sản phẩm: L298N, L298
Loại sản phẩm: IC Điều khiển Động cơ
Nhà sản xuất: STMicroelectronics
Dạng gói: DIP-15
Tình trạng: Chính hãng, nhập khẩu

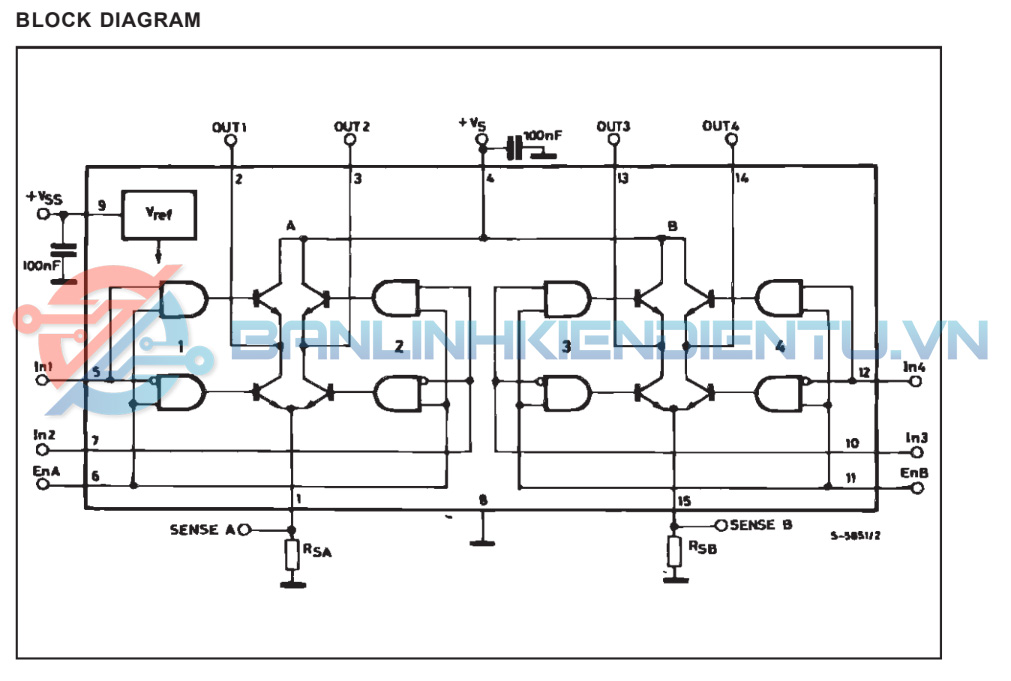

Sơ đồ khối L298N

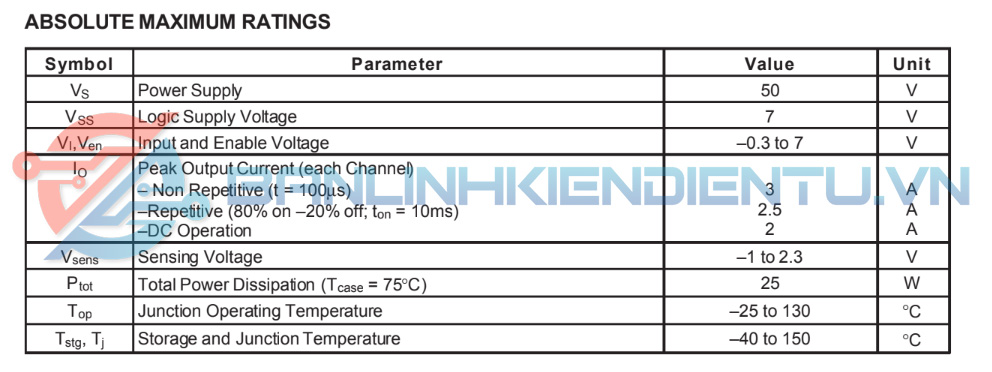

Thông số kỹ thuật của L298N

• Điện áp cung cấp (V_s): 4.5V đến 46V
• Dòng điện đầu ra tối đa: 2A mỗi kênh (với tản nhiệt thích hợp)
• Công suất đầu ra: Lên đến 25W (tùy thuộc vào điều kiện tản nhiệt)
• Dòng điều khiển logic: 3.5mA (có thể điều khiển trực tiếp từ vi xử lý)
• Tần số chuyển mạch tối đa: 25kHz
• Điện áp logic: 5V (tương thích với vi điều khiển Arduino, PIC, hoặc các vi xử lý khác)
• Chế độ hoạt động: Điều khiển động cơ DC và bước, động cơ một chiều và động cơ bước
• Đặc tính bảo vệ: Tích hợp bảo vệ quá nhiệt, bảo vệ ngắn mạch và bảo vệ quá dòng cho các đầu ra.

Các tính năng chính của L298N

• Điều khiển 2 động cơ DC: L298N có khả năng điều khiển độc lập hai động cơ DC hoặc một động cơ bước, giúp bạn dễ dàng điều khiển các ứng dụng robot hoặc hệ thống điều khiển tự động.
• Điều khiển đảo chiều động cơ: IC này cho phép điều khiển chiều quay của động cơ bằng cách thay đổi trạng thái các tín hiệu đầu vào, lý tưởng cho các ứng dụng cần thay đổi hướng quay.
• Chuyển mạch hiệu quả: L298N sử dụng công nghệ H-Bridge để điều khiển động cơ, giúp tối ưu hiệu suất và giảm tổn thất năng lượng.
• Dễ dàng tích hợp với vi điều khiển: Với điện áp logic 5V, L298N rất dễ dàng sử dụng với các vi điều khiển phổ biến như Arduino, Raspberry Pi, PIC, hoặc các vi xử lý khác.

Nguyên lý hoạt động của L298N

L298N là một IC điều khiển động cơ dạng H-Bridge, cho phép điều khiển động cơ DC và động cơ bước thông qua các tín hiệu điều khiển logic. Dưới đây là nguyên lý hoạt động cơ bản:

1. Cấu trúc H-Bridge: L298N sử dụng cấu trúc H-Bridge để điều khiển chiều quay của động cơ. Cấu trúc này bao gồm 4 công tắc bán dẫn (transistor), giúp đảo chiều dòng điện qua động cơ.
2. Điều khiển chiều quay động cơ: Bằng cách thay đổi các tín hiệu điều khiển tại các chân IN1, IN2 (cho động cơ A) và IN3, IN4 (cho động cơ B), người dùng có thể điều chỉnh hướng quay của động cơ.
   • Khi cả hai chân IN1 và IN2 được kích hoạt đồng thời, động cơ quay về một hướng.
   • Khi IN1 và IN2 đảo ngược trạng thái, động cơ sẽ quay ngược lại.
3. Điều khiển tốc độ động cơ: L298N có thể điều khiển tốc độ động cơ thông qua tín hiệu PWM (Pulse Width Modulation) tại các chân ENA và ENB, giúp điều chỉnh công suất cấp cho động cơ và tốc độ quay.
4. Bảo vệ và ổn định: IC tích hợp các mạch bảo vệ như bảo vệ ngắn mạch, bảo vệ quá nhiệt, và bảo vệ quá dòng, giúp bảo vệ động cơ và mạch điều khiển khỏi các tình huống nguy hiểm.

Ứng dụng của L298N

L298N là một IC đa dụng, được sử dụng trong nhiều ứng dụng yêu cầu điều khiển động cơ, chẳng hạn như:

• Điều khiển động cơ DC: Ứng dụng trong robot, xe tự lái, máy móc tự động và các hệ thống điều khiển động cơ một chiều.
• Điều khiển động cơ bước: L298N có thể điều khiển động cơ bước trong các ứng dụng như máy in 3D, CNC, và các hệ thống chuyển động chính xác.
• Điều khiển trong các dự án DIY: L298N là lựa chọn lý tưởng cho các dự án điều khiển động cơ trong các ứng dụng học tập và nghiên cứu với Arduino, Raspberry Pi và các vi điều khiển khác.

Ưu điểm của L298N

• Được thiết kế cho các ứng dụng động cơ: L298N có thể dễ dàng điều khiển động cơ DC hoặc động cơ bước, thích hợp cho nhiều ứng dụng tự động hóa và điều khiển cơ học.
• Khả năng làm việc với vi điều khiển: IC này được thiết kế để dễ dàng giao tiếp với các vi điều khiển như Arduino, PIC, STM32 và Raspberry Pi.
• Độ tin cậy cao: Với các tính năng bảo vệ tích hợp, L298N đảm bảo an toàn trong quá trình hoạt động và dễ dàng bảo vệ hệ thống của bạn khỏi các sự cố.
• Hiệu suất cao với chi phí hợp lý: L298N mang lại hiệu suất điều khiển động cơ tốt mà không cần đầu tư quá nhiều, giúp tiết kiệm chi phí cho các dự án cá nhân và công nghiệp.

Kích thước L298N

Kết luận

IC L298N là một giải pháp tuyệt vời để điều khiển động cơ trong các dự án điện tử, từ các ứng dụng tự động hóa nhỏ đến các hệ thống điều khiển công nghiệp. Với khả năng điều khiển cả động cơ DC và động cơ bước, sự kết hợp giữa dễ sử dụng, hiệu suất cao và giá thành hợp lý khiến L298N trở thành sự lựa chọn phổ biến cho các kỹ sư, lập trình viên và những người đam mê công nghệ.
