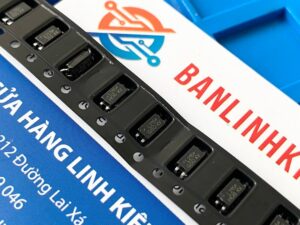

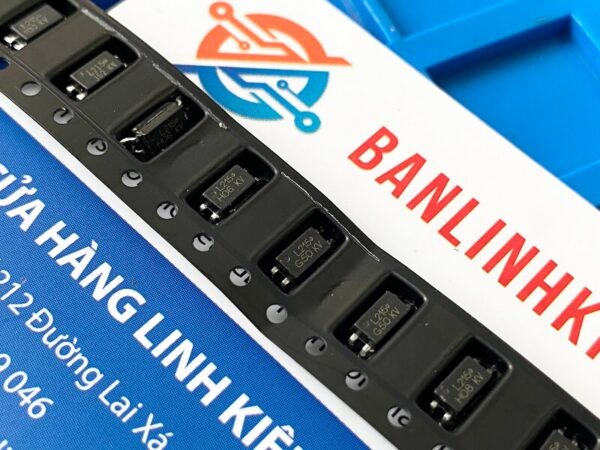

L215 LTV215 IC SOP-4

Giới thiệu về LTV215

LTV215 là một optocoupler (còn gọi là cách ly quang điện) được sản xuất bởi LITE-ON. Optocoupler này thường được sử dụng để cách ly tín hiệu điện giữa các phần của mạch điện mà không cần kết nối trực tiếp, giúp bảo vệ các mạch nhạy cảm khỏi nhiễu hoặc các tín hiệu có điện áp cao.

Đặc điểm nổi bật

1. Cách ly quang học:
   • Cung cấp cách ly hoàn toàn giữa các mạch điện để bảo vệ thiết bị khỏi sự cố điện và nhiễu điện từ.
2. Dải điện áp đầu vào rộng:
   • Có thể hoạt động với tín hiệu đầu vào từ 4V đến 6V.
3. Tốc độ chuyển mạch cao:
   • Hỗ trợ các ứng dụng yêu cầu tốc độ truyền tín hiệu nhanh.
4. Cấu trúc gói nhỏ gọn:
   • Gói SOP-4 tiết kiệm không gian và dễ dàng lắp đặt trong các mạch tích hợp.
5. Tiêu thụ điện năng thấp:
   • Phù hợp cho các ứng dụng tiết kiệm năng lượng.

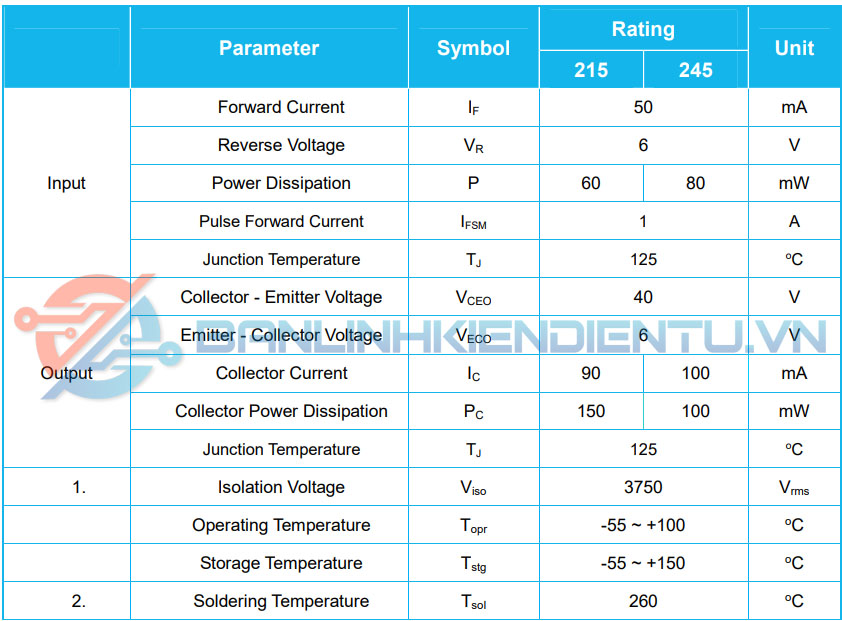

Thông số kỹ thuật LTV215

Ứng dụng LTV215

• Mạch điều khiển và bảo vệ:
  • Dùng trong các mạch điều khiển để cách ly tín hiệu giữa các mạch có điện áp khác nhau.
• Hệ thống chuyển mạch và tín hiệu:
  • Dùng trong các ứng dụng chuyển mạch tốc độ cao, chẳng hạn như trong các mạch điều khiển động cơ, hoặc các bộ nguồn chuyển mạch.
• Các thiết bị truyền tín hiệu số:
  • Sử dụng trong các mạch truyền tín hiệu số với yêu cầu cách ly điện.
• Ứng dụng trong vi xử lý:
  • Cách ly giữa vi xử lý và các mạch ngoại vi hoặc giữa các vi xử lý trong các hệ thống đa xử lý.
• Ứng dụng trong đo lường và giám sát:
  • Sử dụng trong các hệ thống đo lường, giám sát tín hiệu trong các thiết bị công nghiệp.

Sơ đồ cấu tạo LTV215

Kích thước LTV215

Xem thêm các sản phẩm Opto khác tại đây

Datasheet LTV215
