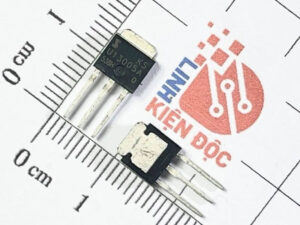

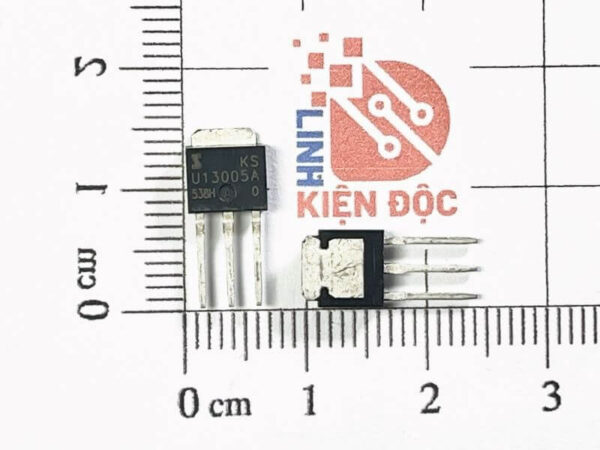

KSU13005A U13005A Transistor NPN TO-251

Giới thiệu về U13005A

KSU13005A hoặc U13005A là transistor công suất NPN có khả năng chịu điện áp và dòng cao. Linh kiện này thường được sử dụng trong các ứng dụng chuyển mạch tốc độ cao và các bộ nguồn xung (SMPS).

Đặc điểm nổi bật U13005A

1. Điện áp cao: Chịu được điện áp tới 400V, phù hợp cho các ứng dụng công suất lớn.
2. Dòng điện lớn: Dòng điện cực thu (Collector Current) lên đến 4A.
3. Chuyển mạch nhanh: Thích hợp cho các ứng dụng chuyển mạch tốc độ cao.
4. Thiết kế nhỏ gọn: Đóng gói TO-251 (IPAK), dễ dàng tích hợp trên bảng mạch.

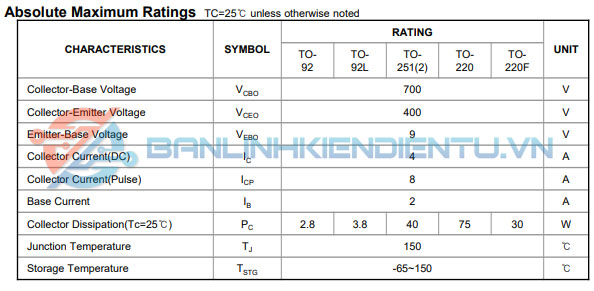

Thông số kỹ thuật chính U13005A

• Cấu hình: NPN
• Điện áp cực thu-cực phát tối đa (V_CEO): 400V
• Điện áp cực thu-cực gốc tối đa (V_CBO): 700V
• Điện áp cực gốc-cực phát tối đa (V_EBO): 9V
• Dòng cực thu liên tục (I_C): 4A
• Dòng cực thu xung (I_CM): 8A
• Công suất tiêu tán (P_tot): 40W (với tản nhiệt đầy đủ).
• Hệ số khuếch đại dòng DC (h_FE): 5 – 20 (ở I_C = 2A).
• Nhiệt độ hoạt động: -55°C đến +150°C.
• Đóng gói: TO-251 (IPAK).

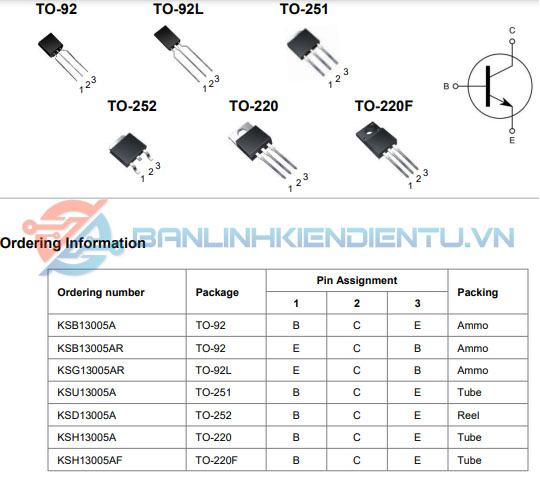

Sơ đồ chân U13005A

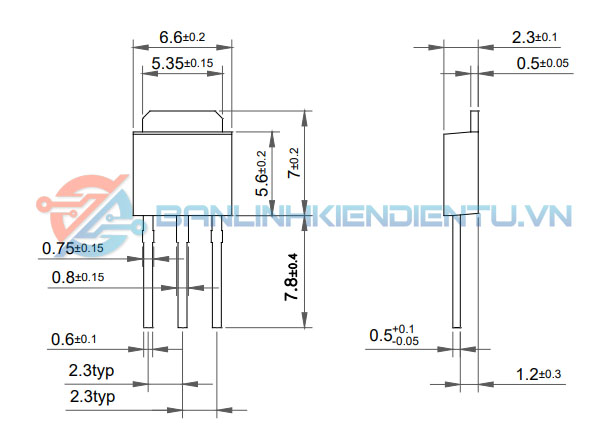

Kích thước U13005A

Ứng dụng U13005A

1. Bộ nguồn chuyển mạch (SMPS): Sử dụng trong nguồn máy tính, TV và các thiết bị điện tử gia dụng.
2. Bộ chuyển đổi DC-DC: Trong các mạch chuyển đổi công suất.
3. Bộ điều chỉnh ánh sáng: Dimmer cho đèn chiếu sáng.
4. Mạch điều khiển động cơ: Các ứng dụng công nghiệp điều khiển tốc độ động cơ.
5. Biến tần: Trong các hệ thống năng lượng tái tạo hoặc công nghiệp.

Xem thêm: Nhiều sản phẩm Transistor khác tại đây

Datasheet U13005A
