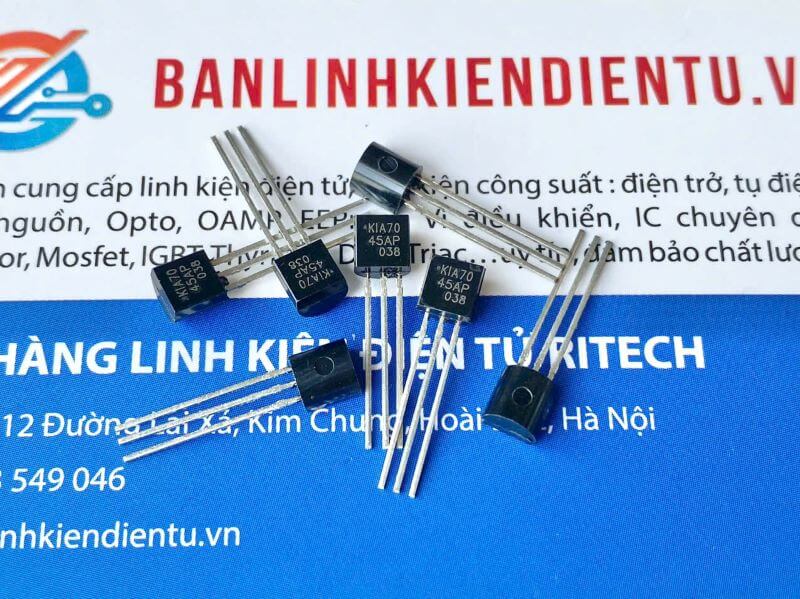

KIA7045AP 4.5V IC reset chính hãng KEC TO-92

Giới thiệu về IC reset KIA7045AP 4.5V

KIA7045AP là một IC reset được sản xuất bởi KEC (Korea Electronics Corporation), chuyên dùng trong các ứng dụng điện tử để cung cấp tín hiệu reset cho các mạch vi điều khiển (microcontroller) và các mạch điện tử khác khi điện áp nguồn đạt tới mức định sẵn. IC này có điện áp reset đầu ra là 4.5V, giúp bảo vệ hệ thống và đảm bảo hoạt động ổn định của các mạch điện tử trong trường hợp điện áp nguồn thay đổi hoặc mất ổn định. KIA7045AP sử dụng trong nhiều ứng dụng như hệ thống điều khiển, máy tính, thiết bị tiêu dùng điện tử, và các mạch vi điều khiển.

IC này có cấu trúc rất đơn giản nhưng hiệu quả trong việc phát hiện sự thay đổi điện áp và tạo ra tín hiệu reset khi nguồn cấp bị giảm xuống dưới mức hoạt động an toàn, giúp bảo vệ các mạch và thiết bị khỏi các lỗi do nguồn điện không ổn định.

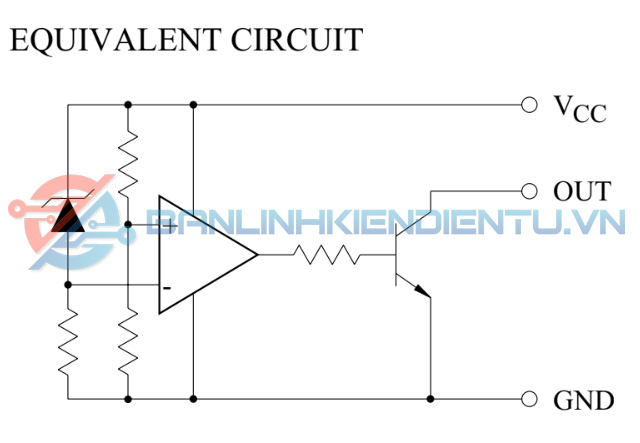

Sơ đồ mạch KIA7045AP

Nguyên lý hoạt động của IC reset KIA7045AP

KIA7045AP hoạt động dựa trên nguyên lý phát hiện điện áp nguồn thấp. Khi điện áp nguồn giảm xuống dưới mức 4.5V (điện áp reset), IC sẽ kích hoạt một tín hiệu reset để khởi động lại các mạch điện tử, ví dụ như vi điều khiển hoặc các thiết bị xử lý tín hiệu. Khi điện áp nguồn phục hồi lên trên mức 4.5V, tín hiệu reset được ngừng và mạch hoạt động bình thường.

• Điều kiện hoạt động: IC này kiểm tra liên tục điện áp nguồn cấp vào và đưa ra tín hiệu reset khi điện áp xuống dưới mức định sẵn, trong trường hợp này là 4.5V. Điều này giúp bảo vệ các thiết bị điện tử không bị lỗi khi nguồn điện không ổn định.
• Tín hiệu reset: Khi điện áp giảm xuống dưới mức 4.5V, IC sẽ đưa ra một tín hiệu reset tại chân đầu ra. Sau khi điện áp vượt qua mức này, tín hiệu reset sẽ bị ngắt và hệ thống sẽ bắt đầu hoạt động lại bình thường.

Thông số kỹ thuật chi tiết

• Mã sản phẩm: KIA7045AP
• Loại IC: IC reset điện áp
• Điện áp reset: 4.5V (cấp điện áp reset khi nguồn giảm xuống dưới mức này)
• Điện áp đầu vào: 1V đến 12V (phù hợp với nhiều ứng dụng điện áp thấp)
• Điện áp ngưỡng reset: 4.5V ± 0.5V
• Dòng điện tiêu thụ: 1µA (tiết kiệm năng lượng)
• Dòng điện đầu ra: 100mA (max)
• Đầu ra: Active Low (đầu ra tín hiệu reset ở mức thấp khi kích hoạt)
• Thời gian reset: 50ms (thời gian reset sau khi điện áp giảm xuống dưới mức ngưỡng)
• Chế độ bảo vệ: IC này không có chế độ bảo vệ trực tiếp nhưng cung cấp tín hiệu reset để bảo vệ mạch khi điện áp thay đổi.
• Nhiệt độ hoạt động: -40°C đến +85°C (phạm vi nhiệt độ làm việc rộng)
• Dạng đóng gói: TO-92 (dễ dàng lắp đặt trong các mạch điện tử)
• Trọng lượng: 0.5g
• Chứng nhận: RoHS, phù hợp với các tiêu chuẩn bảo vệ môi trường.

Đặc điểm nổi bật của IC KIA7045AP

1. Điện áp reset ổn định
   IC KIA7045AP cung cấp điện áp reset ổn định 4.5V, giúp các mạch vi điều khiển và thiết bị điện tử hoạt động ổn định trong môi trường có nguồn điện không ổn định.
2. Tiết kiệm năng lượng
   Với dòng tiêu thụ rất thấp 1µA, IC KIA7045AP tiêu thụ ít năng lượng, phù hợp cho các ứng dụng yêu cầu tiết kiệm năng lượng.
3. Dễ dàng tích hợp
   Được đóng gói trong dạng TO-92, IC có thể dễ dàng tích hợp vào các mạch in (PCB) và sử dụng trong các ứng dụng công nghiệp, tiêu dùng.
4. Dễ dàng sử dụng
   IC này rất dễ sử dụng, chỉ cần kết nối chân đầu vào với nguồn cấp và chân đầu ra với mạch cần reset. Khi điện áp giảm xuống dưới mức 4.5V, tín hiệu reset sẽ tự động được kích hoạt.
5. Thời gian reset ngắn
   Thời gian reset nhanh chóng (khoảng 50ms), giúp đảm bảo hệ thống khởi động lại ngay lập tức sau khi tín hiệu reset được ngừng.
6. Dải điện áp rộng
   IC có thể hoạt động trong phạm vi điện áp nguồn từ 1V đến 12V, phù hợp với các ứng dụng điện áp thấp khác nhau.

Ứng dụng của IC reset KIA7045AP

1. Vi điều khiển và vi mạch
   IC này được sử dụng trong các hệ thống vi điều khiển, giúp khởi động lại hệ thống khi điện áp không ổn định, ngăn ngừa sự cố gây ra bởi nguồn điện yếu hoặc mất điện.
2. Hệ thống cấp nguồn điện tử
   KIA7045AP có thể sử dụng trong các mạch nguồn để đảm bảo rằng hệ thống được reset khi nguồn điện bị suy giảm.
3. Thiết bị điện tử tiêu dùng
   IC reset này được sử dụng trong các thiết bị gia dụng điện tử như TV, máy tính, máy chơi game, để đảm bảo hoạt động của hệ thống trong điều kiện nguồn cấp không ổn định.
4. Hệ thống tự động hóa công nghiệp
   IC có thể dùng trong các hệ thống điều khiển tự động hóa công nghiệp, giúp bảo vệ các mạch điện và đảm bảo hệ thống khởi động lại đúng cách khi nguồn điện gặp sự cố.
5. Thiết bị thông minh
   Các thiết bị IoT và thiết bị thông minh cũng có thể sử dụng IC KIA7045AP để đảm bảo sự ổn định và hiệu quả hoạt động khi nguồn điện thay đổi.

Lưu ý khi sử dụng IC KIA7045AP

• Điện áp ngưỡng: Đảm bảo rằng điện áp nguồn không vượt quá 12V để tránh gây hỏng IC.
• Kiểm tra kết nối: Khi lắp đặt, cần kiểm tra các kết nối đầu vào và đầu ra để tránh ngắn mạch hoặc gây sự cố cho các mạch vi điều khiển.
• Cân nhắc môi trường hoạt động: IC có thể hoạt động trong phạm vi nhiệt độ từ -40°C đến +85°C, tuy nhiên cần kiểm tra môi trường hoạt động để đảm bảo không vượt quá giới hạn này.

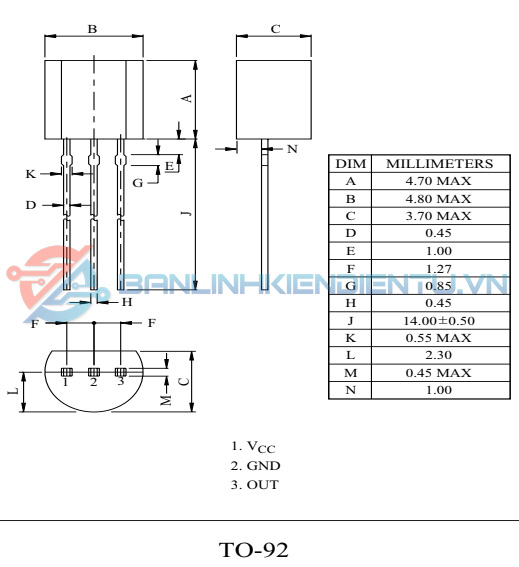

Kích thước KIA7045AP

Xem thêm những mã IC khác tại đây

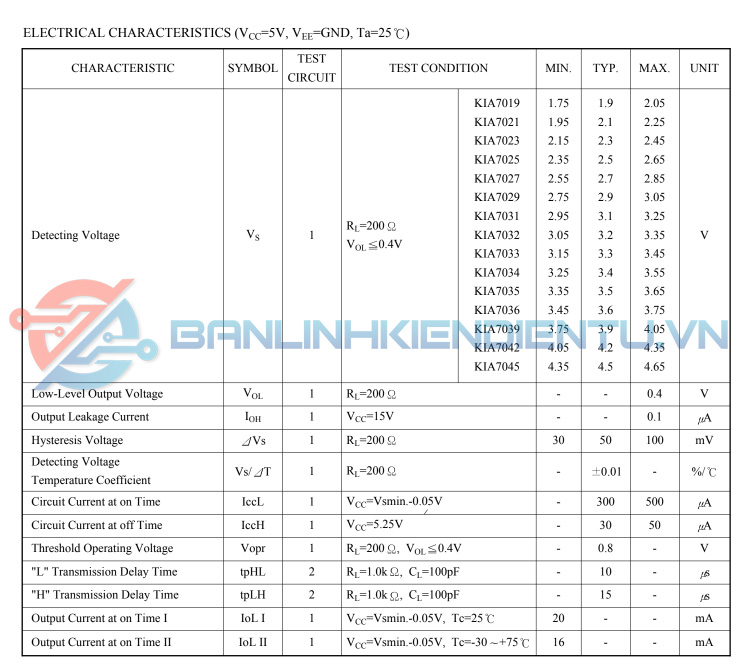

Datasheet KIA7045AP
