KIA7035AP 3.5V IC reset chính hãng KEC TO-92

Giới thiệu về IC reset KIA7035AP 3.5V

KIA7035AP là một IC reset được sản xuất bởi KEC (Korea Electronics Corporation), được thiết kế để cung cấp tín hiệu reset cho các mạch vi điều khiển và các mạch điện tử khi điện áp nguồn giảm xuống dưới mức định trước. IC này có điện áp reset đầu ra 3.5V, giúp đảm bảo các thiết bị điện tử, đặc biệt là mạch vi điều khiển, hoạt động ổn định trong trường hợp nguồn điện không ổn định hoặc suy giảm. KIA7035AP thường được sử dụng trong các ứng dụng như hệ thống điều khiển tự động, thiết bị tiêu dùng điện tử, máy tính, và mạch vi điều khiển.

Với thiết kế đơn giản và dễ sử dụng, IC này sẽ kích hoạt tín hiệu reset khi điện áp nguồn giảm xuống dưới 3.5V, giúp khởi động lại các mạch điện tử và ngăn ngừa các lỗi do nguồn điện yếu.

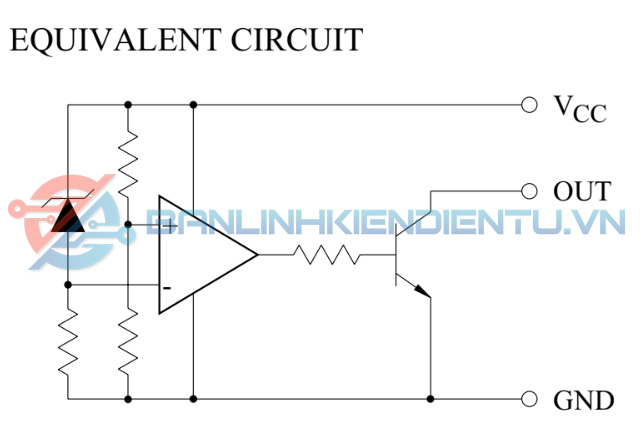

Sơ đồ mạch KIA7035AP

Nguyên lý hoạt động của IC reset KIA7035AP

KIA7035AP hoạt động dựa trên nguyên lý phát hiện điện áp nguồn thấp. Khi điện áp đầu vào giảm xuống dưới 3.5V (mức ngưỡng reset), IC sẽ tạo ra một tín hiệu reset để kích hoạt lại các mạch điện tử, chẳng hạn như vi điều khiển. Khi điện áp nguồn phục hồi trên 3.5V, tín hiệu reset sẽ ngừng và các mạch sẽ tiếp tục hoạt động bình thường.

• Điều kiện hoạt động: IC này giám sát điện áp nguồn cấp vào và phát hiện khi nguồn điện giảm xuống dưới mức 3.5V. Khi xảy ra tình trạng này, IC sẽ tạo ra tín hiệu reset cho các mạch vi điều khiển hoặc thiết bị điện tử khác.
• Tín hiệu reset: Khi điện áp giảm xuống dưới mức ngưỡng 3.5V, IC sẽ phát ra tín hiệu reset (tín hiệu ở mức low) để khởi động lại mạch. Sau khi điện áp vượt qua ngưỡng reset, tín hiệu reset sẽ được tắt và mạch sẽ trở lại hoạt động bình thường.

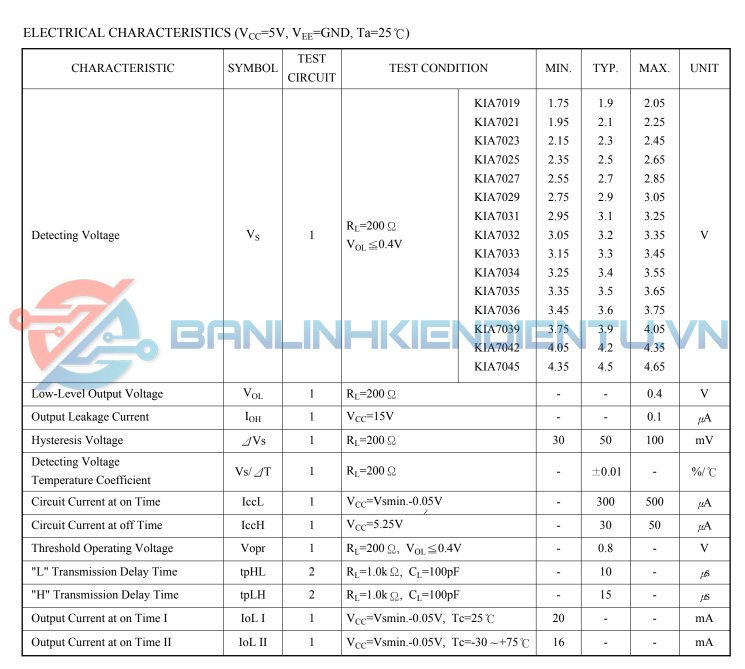

Thông số kỹ thuật chi tiết KIA7035AP

• Mã sản phẩm: KIA7035AP
• Loại IC: IC reset điện áp
• Điện áp reset: 3.5V (cấp điện áp reset khi nguồn giảm xuống dưới mức này)
• Điện áp đầu vào: 1V đến 12V (phù hợp với các ứng dụng điện áp thấp)
• Điện áp ngưỡng reset: 3.5V ± 0.5V
• Dòng điện tiêu thụ: 1µA (tiết kiệm năng lượng)
• Dòng điện đầu ra: 100mA (max)
• Đầu ra: Active Low (đầu ra tín hiệu reset ở mức thấp khi kích hoạt)
• Thời gian reset: 50ms (thời gian reset sau khi điện áp giảm xuống dưới mức ngưỡng)
• Chế độ bảo vệ: Không có chế độ bảo vệ trực tiếp, nhưng IC cung cấp tín hiệu reset để bảo vệ mạch khi điện áp thay đổi.
• Nhiệt độ hoạt động: -40°C đến +85°C (phạm vi nhiệt độ làm việc rộng)
• Dạng đóng gói: TO-92 (dễ dàng lắp đặt trong các mạch điện tử)
• Trọng lượng: 0.5g
• Chứng nhận: RoHS, phù hợp với các tiêu chuẩn bảo vệ môi trường.

Đặc điểm nổi bật của IC KIA7035AP

1. Điện áp reset ổn định
   IC KIA7035AP cung cấp điện áp reset ổn định 3.5V, giúp các mạch vi điều khiển và các thiết bị điện tử duy trì hoạt động ổn định khi điện áp nguồn không ổn định.
2. Tiết kiệm năng lượng
   Với dòng tiêu thụ rất thấp 1µA, IC này rất tiết kiệm năng lượng và phù hợp cho các ứng dụng yêu cầu tiết kiệm điện.
3. Dễ dàng tích hợp
   Được đóng gói trong dạng TO-92, IC rất dễ tích hợp vào các mạch in (PCB) và sử dụng trong các ứng dụng công nghiệp hoặc tiêu dùng.
4. Dễ sử dụng
   IC này rất dễ sử dụng trong mạch điện tử. Chỉ cần kết nối chân đầu vào với nguồn điện và chân đầu ra với mạch cần reset. Khi điện áp giảm xuống dưới 3.5V, IC sẽ tự động phát tín hiệu reset.
5. Thời gian reset nhanh chóng
   IC có thời gian reset 50ms, giúp hệ thống có thể khởi động lại nhanh chóng ngay sau khi tín hiệu reset được kích hoạt.
6. Dải điện áp rộng
   IC có thể hoạt động trong phạm vi điện áp nguồn từ 1V đến 12V, giúp sử dụng trong nhiều ứng dụng điện áp thấp khác nhau.

Ứng dụng của IC reset KIA7035AP

1. Vi điều khiển và vi mạch
   KIA7035AP thường được sử dụng trong các hệ thống vi điều khiển để đảm bảo rằng mạch được reset khi điện áp không ổn định, giúp bảo vệ các vi mạch khỏi các sự cố do nguồn điện yếu hoặc thay đổi.
2. Hệ thống cấp nguồn điện tử
   IC có thể sử dụng trong các mạch nguồn điện tử, giúp hệ thống tự động reset khi nguồn điện bị suy giảm và bảo vệ các thiết bị điện tử khỏi sự cố.
3. Thiết bị điện tử tiêu dùng
   Các thiết bị điện tử tiêu dùng như TV, máy tính, hoặc các thiết bị gia dụng có thể sử dụng IC này để duy trì hoạt động ổn định khi nguồn cấp điện không ổn định.
4. Hệ thống tự động hóa công nghiệp
   IC reset có thể được sử dụng trong các hệ thống điều khiển công nghiệp, giúp hệ thống khởi động lại khi có sự thay đổi điện áp, đảm bảo hoạt động của các thiết bị trong môi trường công nghiệp.
5. Thiết bị thông minh
   IC KIA7035AP có thể được tích hợp trong các thiết bị thông minh và IoT, giúp các thiết bị này duy trì sự ổn định và hiệu quả trong hoạt động khi nguồn điện không ổn định.

Lưu ý khi sử dụng IC KIA7035AP

• Điện áp ngưỡng: Đảm bảo rằng điện áp nguồn không vượt quá 12V để tránh gây hỏng IC.
• Kiểm tra kết nối: Khi lắp đặt, cần kiểm tra các kết nối đầu vào và đầu ra để tránh ngắn mạch hoặc gây hỏng IC.
• Cân nhắc môi trường hoạt động: IC có thể hoạt động trong phạm vi nhiệt độ từ -40°C đến +85°C, vì vậy cần kiểm tra môi trường làm việc để đảm bảo rằng không vượt quá giới hạn nhiệt độ này.

Kích thước KIA7035AP

Xem thêm những mã IC khác tại đây

Datasheet KIA7035AP
