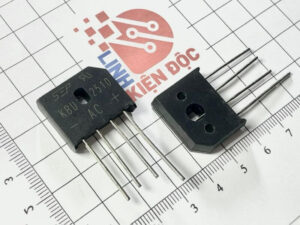

KBU2510 Diode Cầu Chỉnh Lưu 25A 1000V

Giới thiệu về KBU2510

KBU2510 là một cầu diode chỉnh lưu công suất cao, được thiết kế để chuyển đổi dòng điện xoay chiều (AC) sang dòng điện một chiều (DC) trong các ứng dụng yêu cầu dòng tải lớn và điện áp cao. Thiết bị này có thể chịu được dòng điện tối đa 25A và điện áp ngược lên đến 1000V, phù hợp cho các hệ thống điện công suất lớn.

Đặc điểm nổi bật KBU2510

1. Công suất cao:
   • Khả năng chịu dòng liên tục lên đến 25A và dòng xung ngắn hạn rất lớn.
2. Điện áp chịu đựng cao:
   • Điện áp ngược cực đại (VRRM) lên tới 1000V.
3. Thiết kế nhỏ gọn:
   • Đóng gói dạng KBU giúp tiết kiệm không gian và dễ dàng lắp đặt.
4. Tích hợp sẵn cầu chỉnh lưu:
   • Bao gồm 4 diode sắp xếp sẵn thành cầu chỉnh lưu, giảm số lượng linh kiện trong mạch.
5. Độ bền và ổn định cao:
   • Chịu được điều kiện hoạt động khắc nghiệt với nhiệt độ hoạt động rộng.

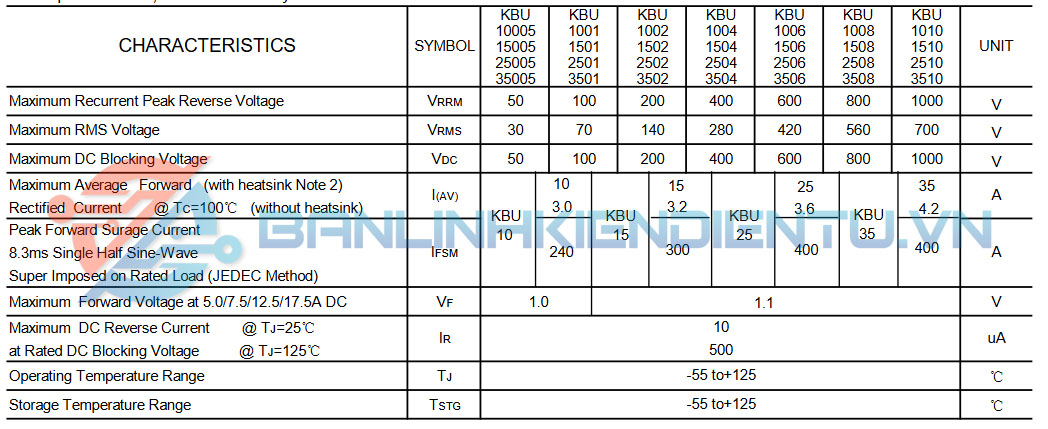

Thông số kỹ thuật chính KBU2510

1. Điện áp làm việc:
   • Điện áp ngược cực đại (VRRM): 1000V.
   • Điện áp thuận rơi trên mỗi diode (VF): ~1.1V (ở dòng điện định mức).
2. Dòng điện:
   • Dòng tải liên tục (IF): 25A.
   • Dòng xung cực đại (IFSM): 300A (trong 8.3ms, dạng sóng sin).
3. Nhiệt độ hoạt động:
   • Từ -55°C đến +150°C.
4. Đóng gói:
   • Loại KBU với 4 chân (AC, +, -).
5. Tản nhiệt:
   • Công suất tiêu tán tối đa: khoảng 200W (yêu cầu tản nhiệt tốt).

Ứng dụng KBU2510

1. Nguồn cấp AC-DC:
   • Chỉnh lưu dòng điện xoay chiều thành một chiều trong các bộ nguồn.
2. Bộ cấp nguồn công nghiệp:
   • Các hệ thống cấp nguồn cho động cơ, máy công cụ, thiết bị chiếu sáng.
3. Bộ sạc pin công suất lớn:
   • Được sử dụng trong các bộ sạc pin cho ắc quy hoặc thiết bị lưu trữ năng lượng.
4. Hệ thống năng lượng tái tạo:
   • Dùng trong các mạch chỉnh lưu trong hệ thống điện mặt trời và gió.
5. Điện tử tiêu dùng:
   • Các thiết bị yêu cầu công suất lớn như amply, thiết bị âm thanh, và điều hòa

Kích thước KBU2510

Xem thêm: Nhiều sản phẩm Diode Cầu khác tại đây

Datasheet KBU2510
