KA3525A IC nguồn hàng thường mới DIP-16
11,000₫
Mã sản phẩm: KA3525A
Loại linh kiện: IC Nguồn
Kiểu chân: Dip-16
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Thông tin tổng quan về KA3525A – DIP-16
-
KA3525A Loại IC: PWM Controller tích hợp dao động nội.
-
Đóng gói: DIP-16 (Dual Inline Package – 16 chân)
-
Tình trạng “hàng thường mới”: Đây là loại linh kiện phổ thông, hàng OEM hoặc clone (thường từ Trung Quốc, Hàn Quốc), không phải hàng hãng ON-Semi chính hãng, giá rẻ – thường dùng cho mạch DIY hoặc sửa chữa.

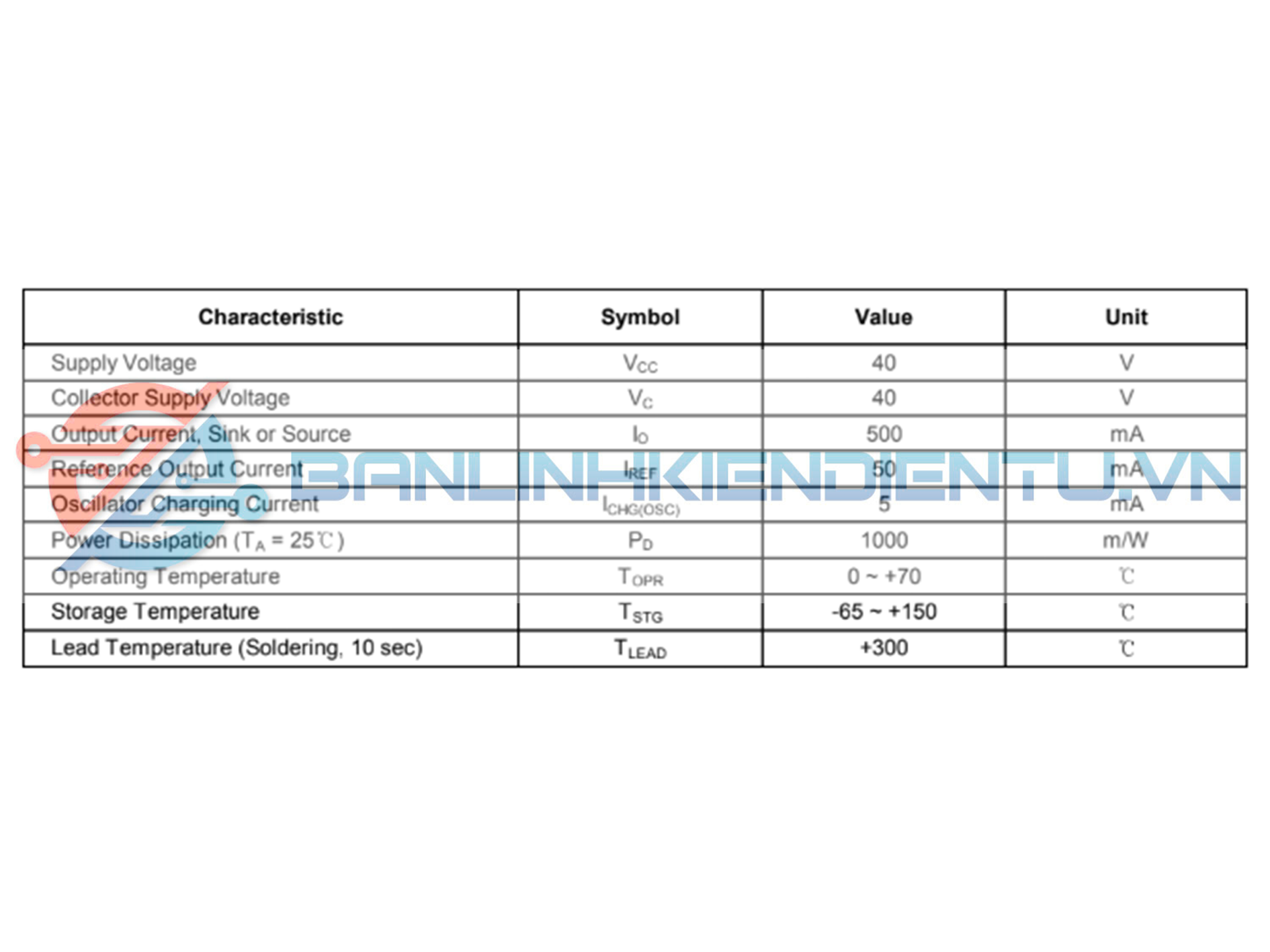

Thông số kỹ thuật chính KA3525A
| Thông số | Mô tả |
|---|---|
| Điện áp hoạt động (Vcc) | 8V đến 35V |
| Nguồn ra (Output) | 2 kênh PWM totem-pole, 200mA mỗi kênh |
| Tần số dao động | Có thể điều chỉnh từ 100Hz – 400kHz (tuỳ tụ và điện trở ngoài) |
| Điện áp tham chiếu (Vref) | 5.1V ±1% (50mA max) |
| Chế độ hoạt động | Single-ended hoặc Push-Pull |
| Chức năng bảo vệ | UVLO, Soft-Start, Overcurrent Protection |
Tính năng chính KA3525A
-
Tạo xung PWM chính xác để điều khiển transistor công suất.
-
Khởi động mềm (Soft-start) để tránh xung dòng.
-
Tích hợp Oscillator nội, không cần dao động ngoài.
-
Chân Shutdown giúp bật/tắt mạch từ bên ngoài.
-
Điều khiển dòng qua chân Current Sense (ISENSE).
-
Thích hợp với mạch phản hồi (feedback) để điều khiển điện áp ra.
Ứng dụng điển hình KA3525A
| Ứng dụng | Mô tả |
|---|---|
| Nguồn tổ ong (SMPS) | Điều khiển xung chuyển mạch nguồn điện áp cao thành thấp |
| Biến áp xung push-pull hoặc flyback | Tạo tần số cao cho biến áp nhỏ gọn |
| Bộ nghịch lưu (inverter) | Tạo xung PWM điều khiển H-Bridge |
| Nguồn DC-DC Converter | Nâng/hạ điện áp DC đầu vào |
| Sạc pin/ắc quy thông minh | Điều chỉnh dòng áp đầu ra để sạc tối ưu |
| Điều tốc động cơ | PWM điều khiển tốc độ động cơ DC hoặc AC nhỏ |

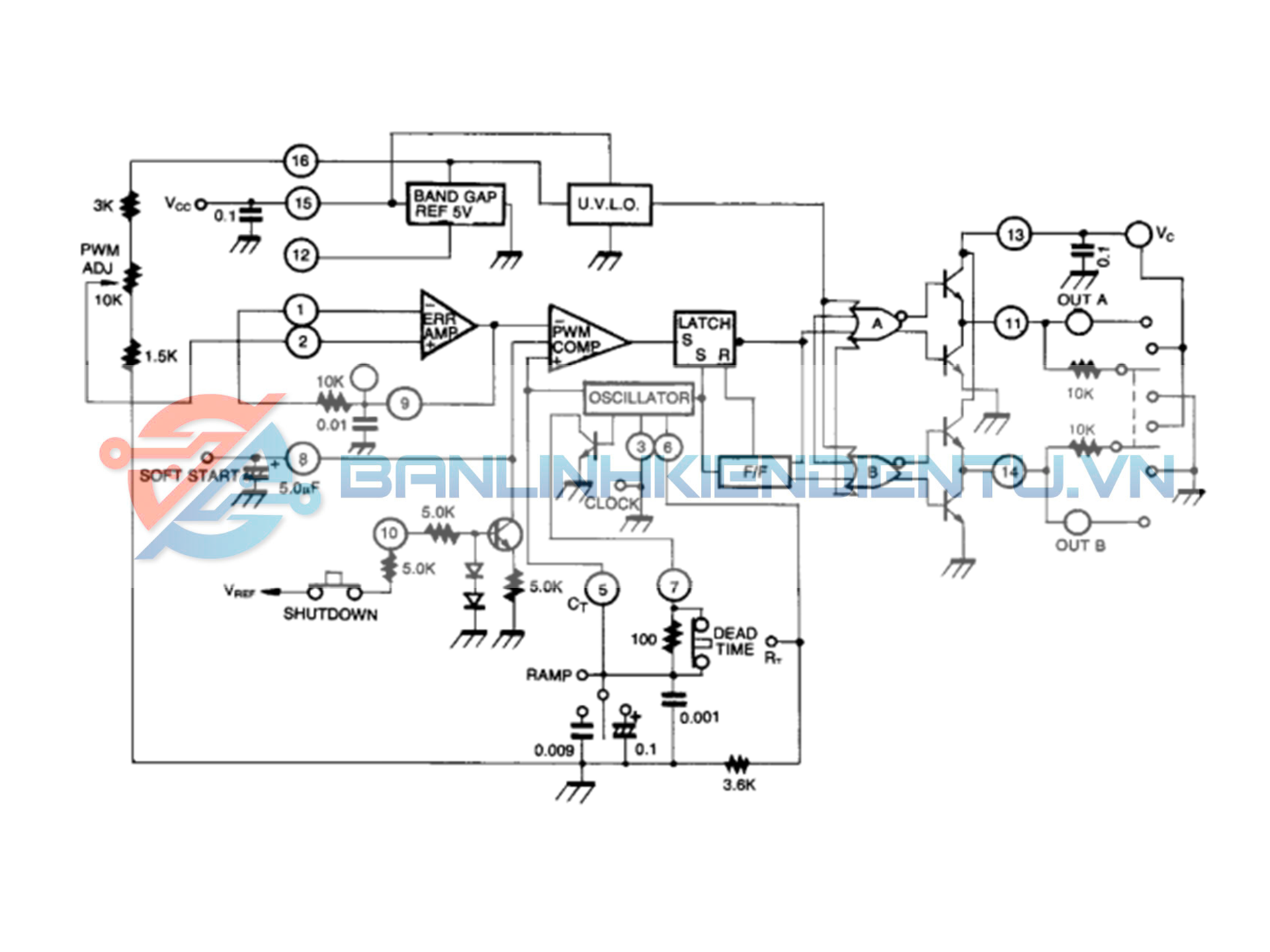

Sơ đồ KA3525A
Kích thước KA3525A
Xem thêm các mã IC khác tại đây
Datasheet KA3525A
