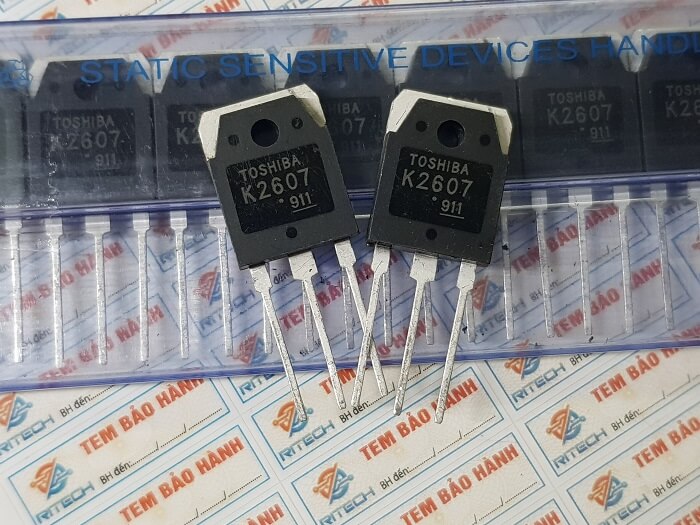

K2607, 2SK2607 Mosfet Kênh-N 9A/800V TO-3P

Giới thiệu về 2SK2607

2SK2607 là một MOSFET kênh-N đặc biệt được thiết kế cho các ứng dụng đòi hỏi khả năng chịu đựng điện áp cao và dòng điện lớn. MOSFET này thường được sử dụng trong các hệ thống điện tử công suất như bộ chuyển đổi năng lượng, bộ điều khiển động cơ, và nguồn cung cấp chuyển mạch. MOSFET 2SK2607 là một linh kiện mạnh mẽ và đa dụng, phù hợp cho nhiều ứng dụng điện tử công suất cao.

Đặc trưng kỹ thuật

• Cấu trúc:
  • Loại MOSFET: Kênh-N (N-Channel), thuộc nhóm MOSFET dẫn (enhancement mode), nghĩa là nó dẫn khi có điện áp dương đặt vào cổng (Gate).
  • Công nghệ sản xuất: Sử dụng công nghệ Planar MOS hoặc Super Junction, phụ thuộc vào nhà sản xuất, để tối ưu hóa khả năng chịu đựng điện áp và giảm điện trở khi dẫn.
• Điện áp và dòng điện:
  • Điện áp Drain-Source tối đa (V_DS): 800V. Đây là mức điện áp tối đa mà MOSFET có thể chịu đựng giữa chân Drain và Source mà không bị hỏng.
  • Dòng điện Drain tối đa (I_D): 9A. Đây là dòng điện lớn nhất có thể chạy qua MOSFET khi nó đang bật (ON) mà không bị quá nhiệt hoặc hỏng hóc.
  • Điện áp Gate-Source tối đa (V_GS): ±30V. Điện áp này là giới hạn để đảm bảo không có sự phá hủy lớp oxit giữa Gate và Source.
• Kháng trở trạng thái bật (R_DS(on)):
  • Giá trị R_DS(on): Thường ở mức vài ohm khi V_GS đạt giá trị điều khiển tối ưu, thường là 10V. Đây là giá trị kháng trở khi MOSFET đang dẫn, càng thấp càng tốt để giảm tổn thất công suất.
• Tần số chuyển mạch:
  • Tốc độ chuyển mạch: MOSFET 2SK2607 có tốc độ đóng ngắt nhanh, phù hợp cho các ứng dụng đòi hỏi tần số chuyển mạch cao, thường trong khoảng vài kHz đến vài trăm kHz, tùy thuộc vào thiết kế mạch.
• Đặc tính chuyển mạch:
  • Thời gian bật (Turn-on Time): Khoảng vài chục nanosecond.
  • Thời gian tắt (Turn-off Time): Cũng ở mức vài chục nanosecond. Cả hai thời gian này phụ thuộc vào các điều kiện mạch và tải.
• Nhiệt độ hoạt động:
  • Nhiệt độ hoạt động tối đa: 150°C. Đây là nhiệt độ junction tối đa mà MOSFET có thể hoạt động ổn định mà không bị hư hỏng.

Thông số kỹ thuật

Sơ đồ cấu tạo

Ứng dụng

• Nguồn cung cấp chuyển mạch (SMPS):
  • 2SK2607 được sử dụng rộng rãi trong các mạch nguồn xung (Switching Mode Power Supply), nơi yêu cầu phải chuyển đổi điện áp từ cao xuống thấp hoặc ngược lại. Với khả năng chịu đựng điện áp cao và tốc độ chuyển mạch nhanh, MOSFET này giúp giảm thiểu tổn thất và cải thiện hiệu suất năng lượng.
• Bộ điều khiển động cơ:
  • Trong các hệ thống điều khiển động cơ, đặc biệt là động cơ DC không chổi than (BLDC), 2SK2607 được sử dụng để điều khiển dòng điện lớn, đảm bảo động cơ hoạt động mượt mà và hiệu quả.
• Biến tần (Inverter):
  • MOSFET này cũng được sử dụng trong các mạch inverter, nơi nó chuyển đổi dòng điện một chiều (DC) thành dòng xoay chiều (AC). Khả năng hoạt động ở điện áp cao của 2SK2607 là rất quan trọng trong các ứng dụng này.
• Bộ khuếch đại công suất:
  • Trong các ứng dụng âm thanh hoặc RF, 2SK2607 có thể được sử dụng trong các mạch khuếch đại công suất để cung cấp dòng điện lớn với hiệu suất cao, giảm thiểu biến dạng và tổn thất.

Kích thước 2SK2607

Xem thêm: Các mã Mosfet khác

Datasheet 2SK2607
