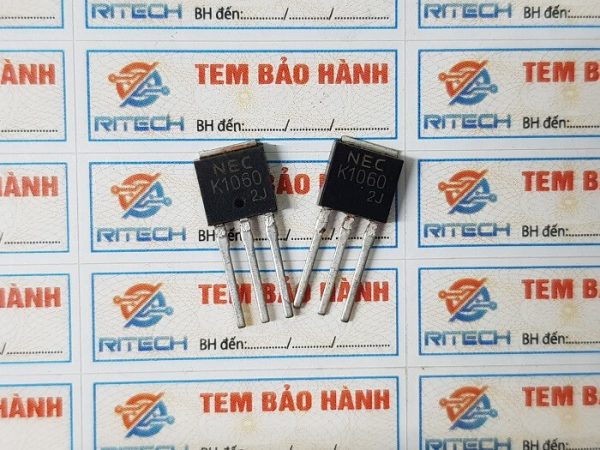

K1060, 2SK1060 Mosfet Kênh-N 100V/5A TO-251

Giới thiệu về 2SK1060

2SK1060 là một MOSFET N-channel với khả năng chịu điện áp và dòng điện đáng kể. Với điện trở kênh khi bật thấp và công suất tiêu tán khá cao, nó cung cấp hiệu suất tốt cho các ứng dụng công suất. Vỏ TO-220F giúp cải thiện khả năng tản nhiệt và thuận tiện trong việc lắp đặt trên bo mạch.

Đặc trưng kỹ thuật

• Loại MOSFET: N-channel
• Điện áp Drain-Source (Vds): 60V
• Dòng Drain (Id): Tối đa 10A
• Điện trở kênh khi bật (Rds(on)): Khoảng 0.1 ohm (ở Vgs = 10V)
• Điện áp ngưỡng (Vgs(th)): Khoảng 3-5V
• Công suất tiêu tán: Khoảng 40W (với điều kiện tản nhiệt tốt)
• Vỏ Đóng Gói: TO-220F

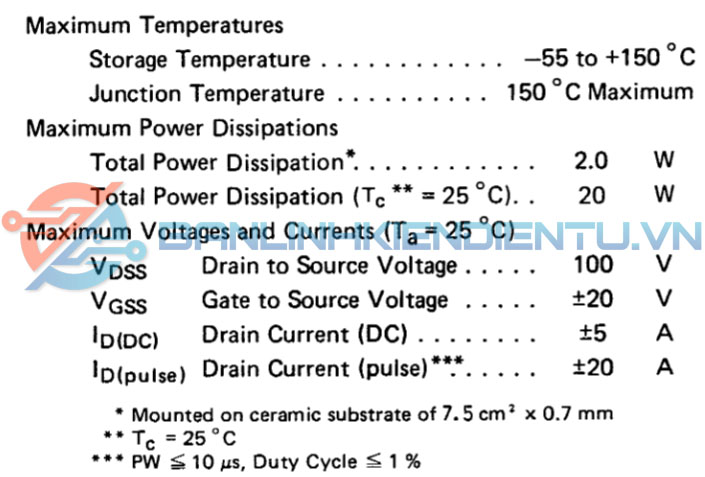

Thông số kỹ thuật

Chức năng các chân

• Chân 1 (Gate – G): Chân điều khiển của MOSFET, nơi bạn cấp tín hiệu điều khiển để bật hoặc tắt MOSFET.
• Chân 2 (Drain – D): Chân nối với tải hoặc nguồn điện áp cao, nơi dòng điện vào MOSFET.
• Chân 3 (Source – S): Chân nối với điểm đất hoặc nguồn điện áp thấp, nơi dòng điện rời khỏi MOSFET.

Ứng dụng

MOSFET 2SK1060 được sử dụng trong các ứng dụng công suất và chuyển mạch như:

• Nguồn cung cấp điện: Được sử dụng trong các nguồn cung cấp chuyển mạch để điều khiển và chuyển đổi điện năng.
• Điều khiển động cơ: Có thể được dùng trong các mạch điều khiển động cơ, giúp điều chỉnh tốc độ và hướng của động cơ.
• Mạch công suất: Thích hợp cho các ứng dụng cần chuyển mạch với hiệu suất cao và độ tin cậy trong các môi trường công suất cao.

Kích thước 2SK1060

Xem thêm: Các mã Mosfet khác

Datasheet 2SK1060
