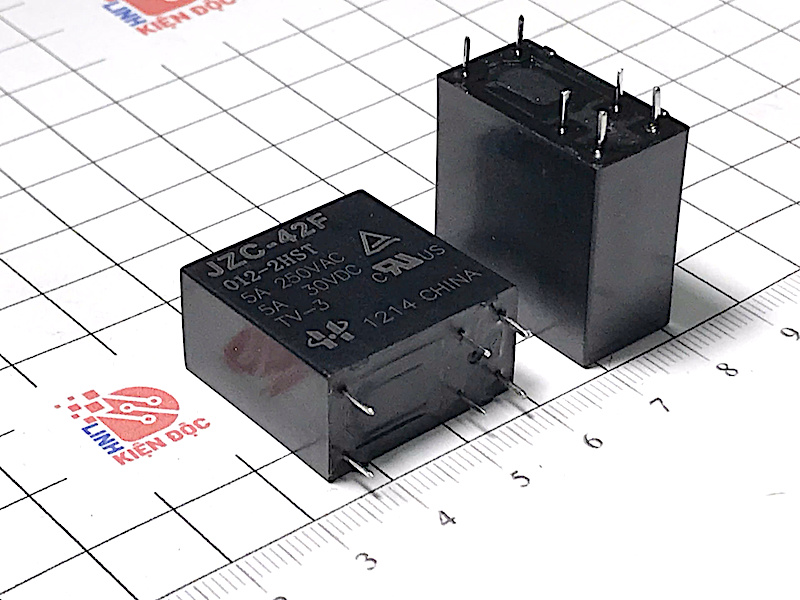

Relay JZC-42F 012-2HST 12VDC 5A 6 chân

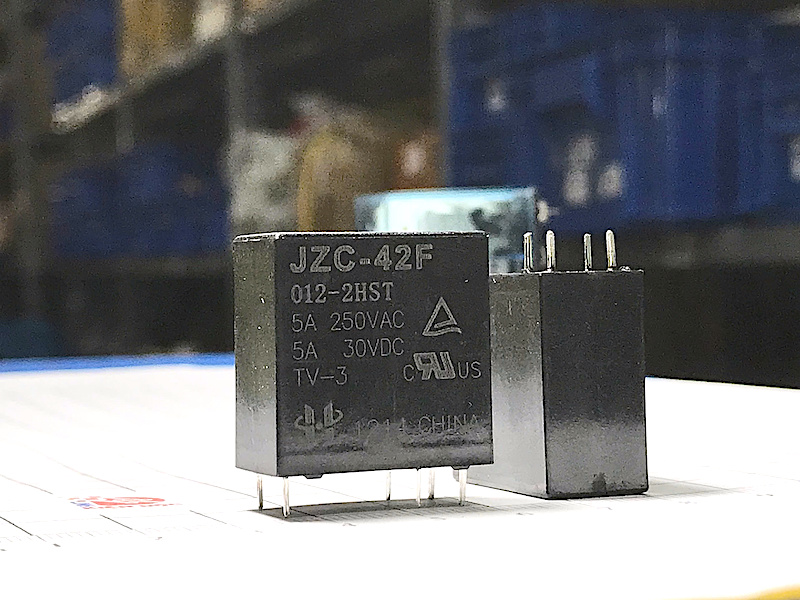

Giới thiệu về JZC-42F

Đặc trưng kỹ thuật

• Thiết kế nhỏ gọn: Dễ dàng lắp đặt trong các không gian hạn chế.
• Độ tin cậy cao: Được thiết kế để hoạt động bền bỉ trong nhiều điều kiện khác nhau.
• Đáp ứng nhanh: Thời gian đáp ứng và hồi tiếp ngắn giúp hoạt động mạch điều khiển chính xác và hiệu quả.
• Chịu được điều kiện môi trường khắc nghiệt: Có khả năng hoạt động ổn định trong dải nhiệt độ rộng.

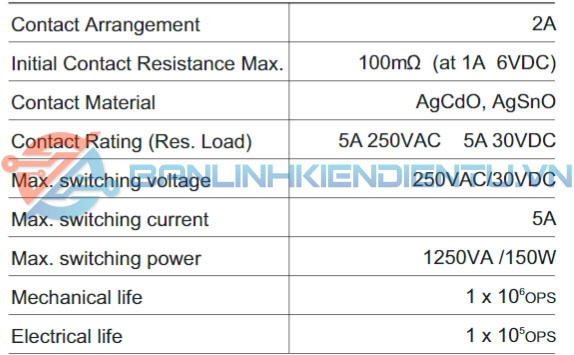

Thông số kỹ thuật

• Điện áp cuộn dây (Coil Voltage): 12VDC
• Dòng điện tối đa (Maximum Load Current): 5A
• Điện áp tối đa của tiếp điểm (Maximum Switching Voltage):
  • AC: 250VAC
  • DC: 30VDC
• Công suất tối đa của tiếp điểm (Maximum Switching Power):
  • AC: 1250VA
  • DC: 150W
• Số tiếp điểm (Contact Configuration):
  • SPDT (Single Pole Double Throw) hoặc DPDT (Double Pole Double Throw) tùy vào cấu hình cụ thể
• Kiểu tiếp điểm (Contact Form): Thường mở (NO) và thường đóng (NC) trong SPDT; thường mở và thường đóng trong DPDT.
• Chịu dòng điện tối đa (Maximum Switching Current): 5A
• Chịu điện áp cách ly (Insulation Resistance): ≥ 100MΩ tại 500VDC
• Điện áp cách ly (Dielectric Strength):
  • Cuộn dây với tiếp điểm: 1500VAC
  • Giữa các tiếp điểm: 1000VAC
• Nhiệt độ hoạt động (Operating Temperature Range): -40°C đến +70°C
• Thời gian đáp ứng (Operate Time): Khoảng 10-15 ms
• Thời gian hồi tiếp (Release Time): Khoảng 5-10 ms

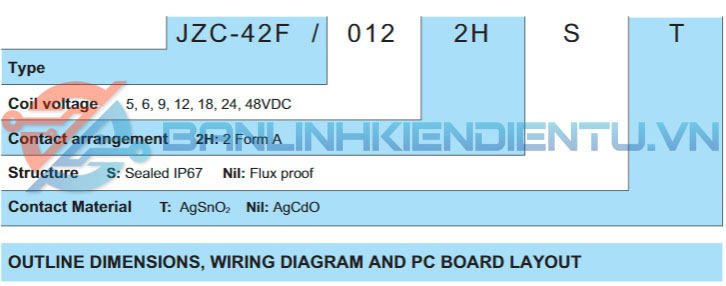

Cách đọc mã linh kiện

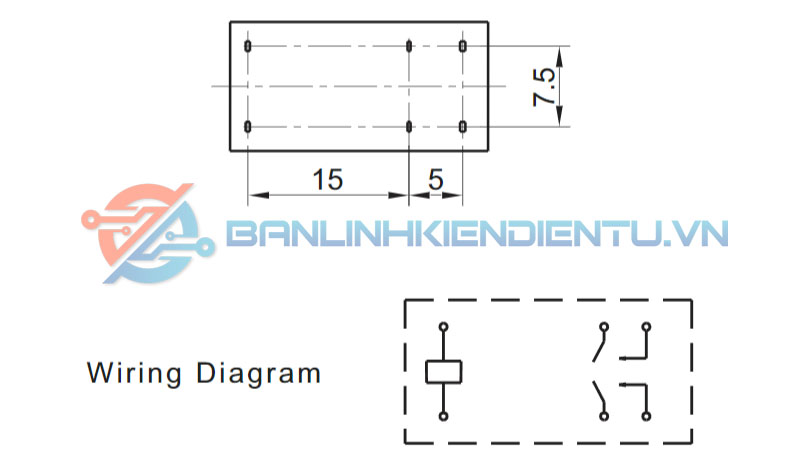

Sơ đồ tương đương

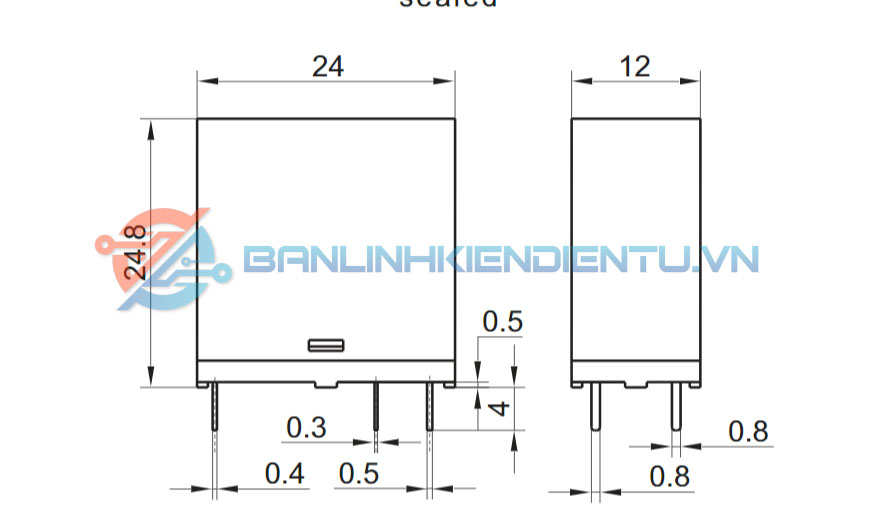

Kích thước JZC-42F

Xem thêm: Nhiều loại Relay 12V khác

Datasheet JZC-42F
