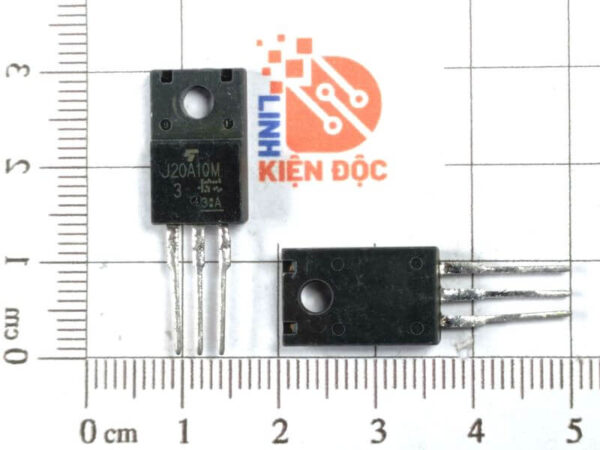

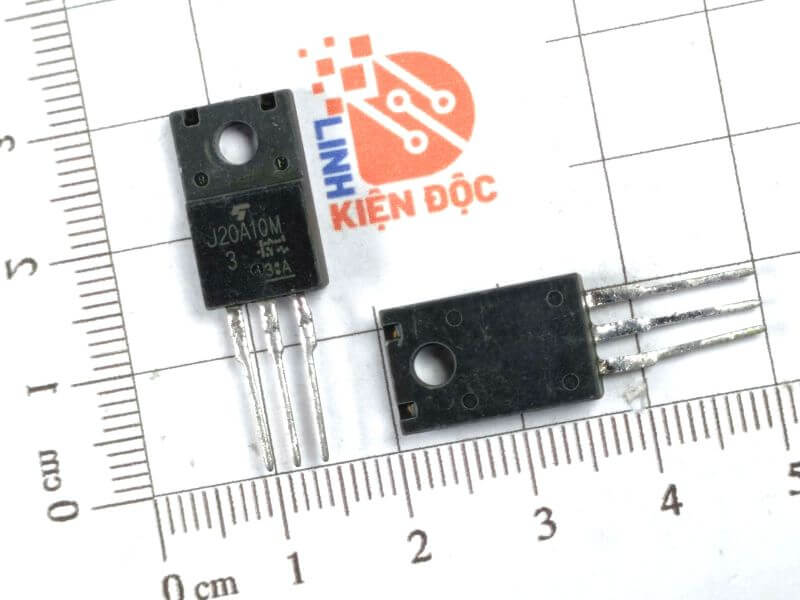

J20A10M3 TJ20A10M3 MOSFET kênh P 20A 100V TO-220F

Giới thiệu chung J20A10M3

TJ20A10M3 (còn được biết đến với mã J20A10M3) là một loại MOSFET kênh P công suất, được đóng gói theo chuẩn TO-220F (loại có cách điện với tản nhiệt). Linh kiện này có khả năng chịu dòng lớn lên đến 20A và điện áp ngưỡng lên đến 100V, thích hợp cho các mạch điều khiển công suất trung bình đến cao.

 Đặc điểm J20A10M3

• Là MOSFET kênh P, dẫn khi chân G có điện thế thấp hơn so với chân S.

• Khả năng chịu dòng lớn, thích hợp cho mạch tải nặng.

• Đóng gói TO-220F giúp cách điện với tản nhiệt, giảm nguy cơ chạm mát.

• Điện trở Rds(on) thấp, giúp giảm hao phí công suất và tăng hiệu suất.

• Chịu được xung điện áp cao và có đặc tính chuyển mạch nhanh.

Cấu tạo J20A10M3

• Gồm ba cực: Gate (G), Drain (D), và Source (S).

• Vùng kênh P được tạo giữa cực Drain và Source, kiểm soát bởi điện áp tại cực Gate.

• Cấu trúc bán dẫn thường là lớp bán dẫn P được nối với lớp N nền, hoạt động theo nguyên lý của hiệu ứng trường.

• Vỏ TO-220F có lớp cách điện giữa linh kiện và phần kim loại gắn tản nhiệt.

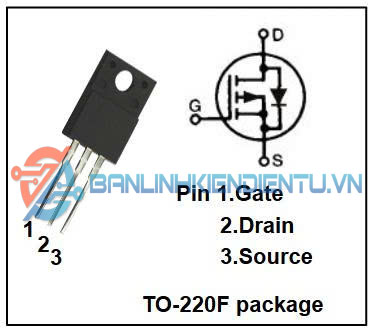

Sơ đồ chân và sơ đồ cấu tạo J20A10M

Ứng dụng J20A10M3

• Mạch điều khiển động cơ DC hoặc tải công suất cao.

• Mạch chuyển mạch điện áp âm hoặc mạch nguồn nghịch đảo.

• Bộ nguồn xung (SMPS), biến tần và mạch chuyển mạch nhanh.

• Thiết bị điện tử dân dụng, công nghiệp và năng lượng mặt trời.

• Ứng dụng trong mạch bảo vệ hoặc chuyển mạch phân cực ngược.

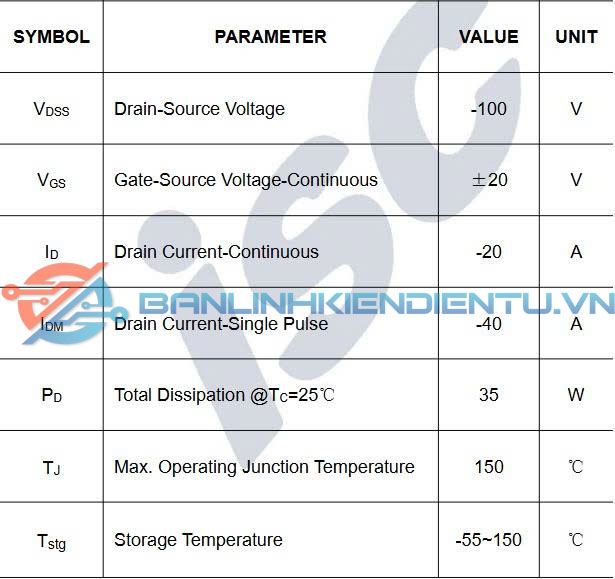

Thông số kỹ thuật

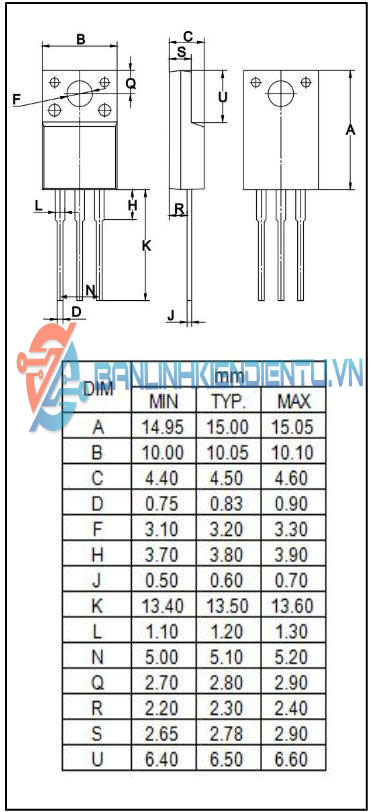

Kích thước J20A10M

Xem thêm các Mosfet khác tại đây

Datasheet J20A10M
