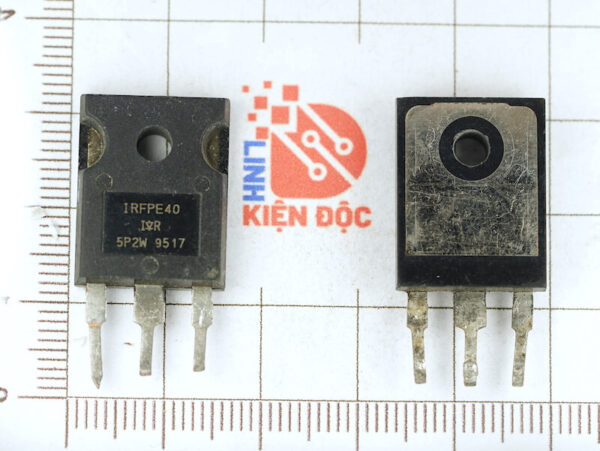

IRFPE40 Mosfet kênh N 800V 5.4A TO-247 tháo máy

 Giới thiệu chung IRFPE40

IRFPE40 là một MOSFET kênh N được thiết kế để hoạt động trong các mạch điện áp cao và dòng điện vừa phải. Với khả năng chịu điện áp lên tới 800V và dòng điện liên tục 5.4A, thiết bị này được ứng dụng rộng rãi trong các hệ thống nguồn chuyển mạch, biến tần, điều khiển công suất và các mạch điện công nghiệp. MOSFET này sử dụng kiểu đóng gói TO-247 giúp tăng khả năng tản nhiệt, hỗ trợ vận hành ổn định trong các môi trường yêu cầu cao.

 Đặc điểm nổi bật của IRFPE40

• MOSFET kênh N, hiệu suất chuyển mạch cao

• Chịu điện áp cao, phù hợp cho mạch cách ly hoặc nguồn xung

• Khả năng chịu điện áp gate lên đến ±30V

• Đóng gói TO-247, hỗ trợ tản nhiệt tốt

• Độ tin cậy cao, phù hợp với môi trường công nghiệp và mạch công suất

Ứng dụng của IRFPE40

• Bộ nguồn chuyển mạch (Switching Power Supply – SMPS)

• Biến tần (Inverter) trong công nghiệp hoặc hệ thống điện mặt trời

• UPS (Bộ lưu điện)

• Mạch điều khiển động cơ điện áp cao

• Các ứng dụng điện tử công suất yêu cầu cách ly và độ bền điện cao

 Thông số kỹ thuật của IRFPE40

• Điện áp drain-source tối đa (Vds): 800V

• Dòng drain liên tục (Id): 5.4A

• Điện áp gate-source tối đa (Vgs): ±30V

• Điện trở dẫn kênh (Rds(on)) tại Vgs = 10V: khoảng 1.4 Ohm

• Công suất tiêu tán tối đa (Pd): khoảng 125W (khi có tản nhiệt tốt)

• Nhiệt độ làm việc: từ -55°C đến +150°C

• Kiểu đóng gói: TO-247

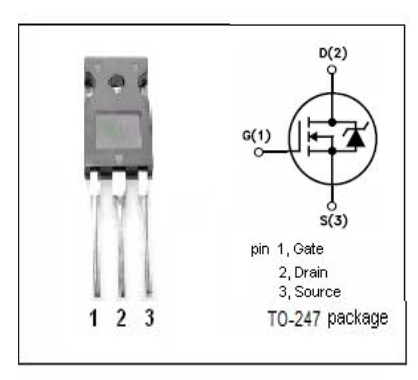

Sơ đồ chân IRFPE40

Kích thước IRFPE40

Xem thêm các mosfet khác tại đây

Datasheet của IRFPE40
