IRF5305 5305 Mosfet Kênh-P 55V-31A TO-220

banlinhkiendientu.vn chuyên cung cấp Mosfet IRF5305 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu

IRF5305 là MOSFET kênh P được sản xuất trong gói TO-220. Transistor có nhiều tính năng tốt với giá thành thấp, đáng tin cậy và hiệu quả để sử dụng trong nhiều ứng dụng công nghiệp. Một trong những tính năng chính của transistor này là chuyển mạch tốc độ cao giúp nó có khả năng cung cấp tốc độ chuyển mạch nano giây, rất hữu ích trong các ứng dụng đòi hỏi loại tốc độ đó như UPS, …

Hơn nữa, điện trở từ cực máng đến cực nguồn là 0,06 Ohm làm cho transistor hiệu quả về mặt năng lượng do đó nó cũng có thể được sử dụng trong các ứng dụng hoạt động bằng pin.

IRF5305 có thể được sử dụng trong nhiều ứng dụng chuyển mạch và khuếch đại, điện áp nguồn tối đa là -55V và tải tối đa có thể điều khiển với transistor này là -31A và công suất tiêu thụ tối đa của thiết bị là 110W.

Mô tả

• Chỉ định loại: IRF5305
• Loại Transistor: MOSFET
• Loại kênh điều khiển: P -Channel
• Công suất tiêu tán tối đa (Pd): 110 W
• Điện áp nguồn xả tối đa |Vds|: 55 V
• Điện áp nguồn cổng tối đa |Vgs|: 20 V
• Điện áp ngưỡng cổng tối đa |Vgs(th)|: 4 V
• Dòng xả tối đa |Id|: 31 A
• Nhiệt độ tiếp giáp tối đa (Tj): 175 °C
• Tổng phí cổng (Qg): 63 (tối đa) nC
• Thời gian tăng (tr): 66 nS
• Điện dung nguồn thoát nước (Cd): 520 pF
• Điện trở trạng thái nguồn thoát tối đa (Rds): 0,06 Ohm
• Đóng gói: TO220AB

Ứng dụng

• Ứng dụng điều khiển động cơ
• Nguồn cung cấp điện liên tục
• Chuyển mạch tốc độ cao
• Bộ điều chỉnh chuyển đổi
• Bộ sạc pin và BMS

Xem thêm: Các sản phẩm Mosfet khác

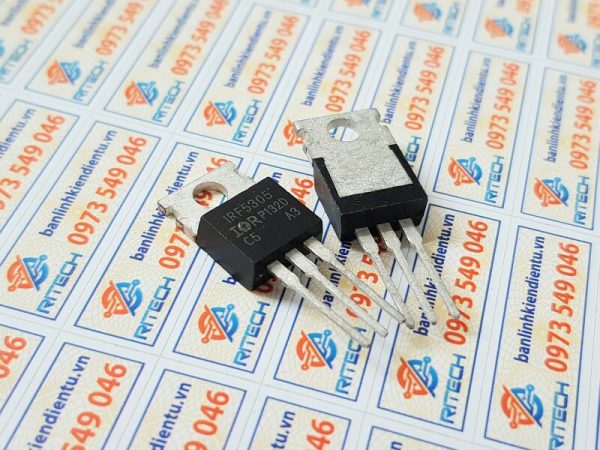

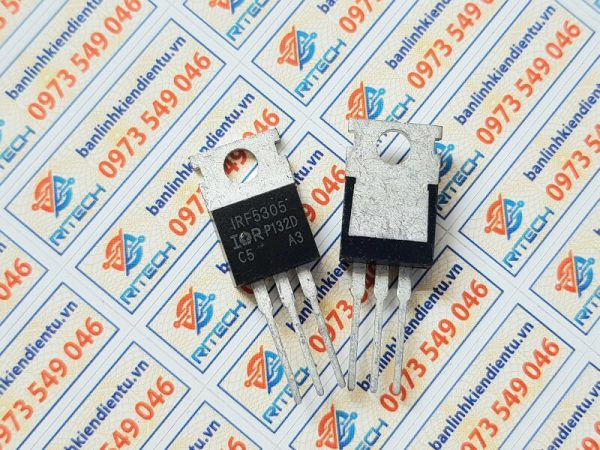

Hình ảnh sản phẩm

Thông số kỹ thuật của Mosfet IRF5305

Sơ đồ chân

Kích thước của Mosfet IRF5305

Datasheet IRF5305
