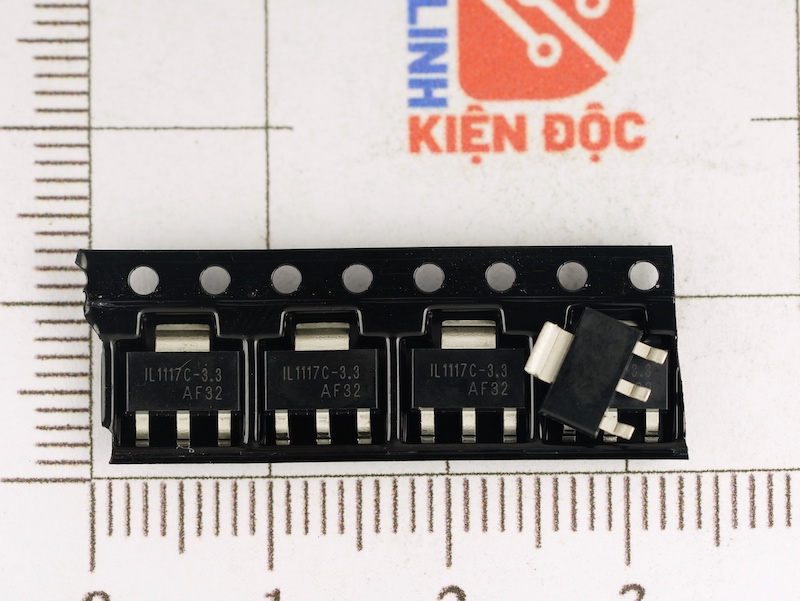

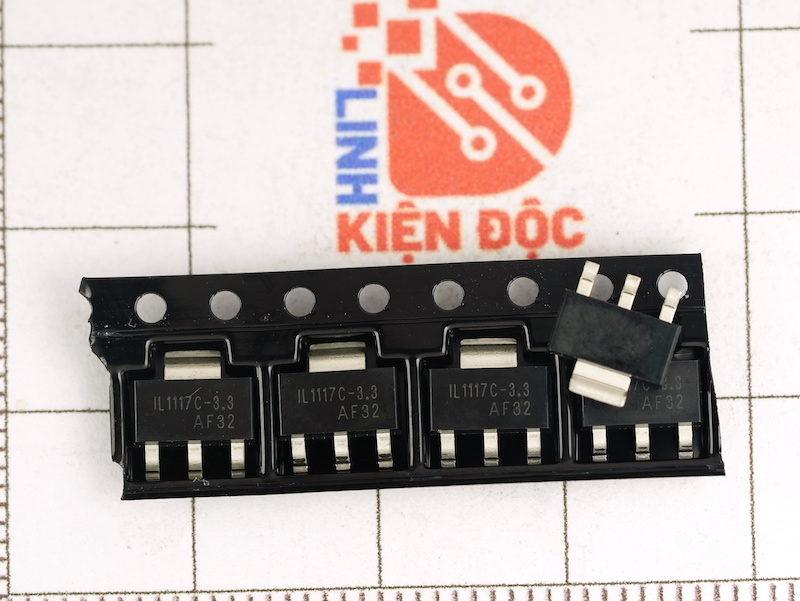

Giới thiệu về IC IL1117C
IL1117C là một loạt các bộ điều chỉnh điện áp sụt áp thấp có thể cung cấp dòng điện đầu ra lên đến 1A. IL1117C có sẵn ở tám điện áp cố định, 1,2, 1,25, 1,5, 1,8, 2,5, 2,85, 3,3 và 5,0V. Ngoài ra, nó cũng có sẵn ở phiên bản có thể điều chỉnh. Cắt chính xác trên chip điều chỉnh điện áp tham chiếu/đầu ra trong phạm vi ± 2%. Giới hạn dòng điện cũng được cắt để đảm bảo dòng điện đầu ra được chỉ định và dòng điện ngắn mạch được kiểm soát. Dòng IL1117C có sẵn trong các gói SOT-223, TO-252, TO-220. Cần có tụ điện tantalum tối thiểu 10uF ở đầu ra để cải thiện phản ứng thoáng qua và Độ ổn định.
Đặc trưng kỹ thuật IL1117C
- Điện áp ngoài –1.2V
- Điện áp tham chiếu/đầu ra được cắt giảm xuống ± 2%
- Điện áp đầu vào tối đa –15V
- Điện áp đầu ra có thể điều chỉnh hoặc cố định 3.3V
- Điều chỉnh đường dây thường ở mức tối đa 0.2%
- Điều chỉnh tải thường ở mức tối đa 0.4%
- Giới hạn dòng điện và bảo vệ nhiệt
- Gói nguồn 3 chân tiêu chuẩn
- Phạm vi nhiệt độ điểm nối hoạt động -40 đến +125°C
Thông số kỹ thuật
Sơ đồ khối
Sơ đồ chân
Kích thước IC IL1117C
