IKCM10H60GA IC công suất 10A 600V (hàng tháo máy)

Giới thiệu về IKCM10H60GA

IKCM10H60GA là một module IGBT (Insulated Gate Bipolar Transistor) của Infineon Technologies, được thiết kế cho các ứng dụng công suất cao như điều khiển động cơ, biến tần, và các hệ thống nguồn điện. Đây là một module IGBT được trang bị với khả năng chịu đựng điện áp cao và dòng điện lớn, có thể hoạt động ở tần số cao với hiệu suất tuyệt vời.

Đặc điểm nổi bật IKCM10H60GA

• Điện áp cao (600V):
  • Module IKCM10H60GA có khả năng chịu điện áp lên tới 600V, giúp bảo vệ hệ thống khỏi quá điện áp và hoạt động hiệu quả trong các mạch điện công suất cao.
• Dòng điện lớn (10A):
  • Với khả năng chịu dòng lên tới 10A, module này có thể được sử dụng trong các ứng dụng yêu cầu dòng điện lớn, như điều khiển động cơ và các bộ chuyển đổi nguồn.
• Chuyển mạch nhanh:
  • Tốc độ chuyển mạch cao giúp giảm tổn thất năng lượng trong quá trình chuyển mạch, cải thiện hiệu suất của mạch điện và giảm nhiệt phát sinh trong quá trình hoạt động.
• Tính ổn định cao:
  • Module IGBT này có khả năng hoạt động ổn định trong môi trường khắc nghiệt, với dải nhiệt độ hoạt động rộng từ -40°C đến +150°C, phù hợp cho các ứng dụng công nghiệp và thiết bị điện tử yêu cầu độ bền cao.
• Hiệu suất năng lượng:
  • Nhờ vào đặc tính của IGBT và diode chỉnh lưu tích hợp, module này giúp tối ưu hóa hiệu suất của hệ thống, giảm thiểu tổn thất điện năng trong các mạch chuyển mạch.
• Bảo vệ ngắn mạch và quá nhiệt:
  • Module này được thiết kế với các tính năng bảo vệ như bảo vệ quá nhiệt và ngắn mạch, đảm bảo hoạt động an toàn và giảm thiểu hư hỏng.

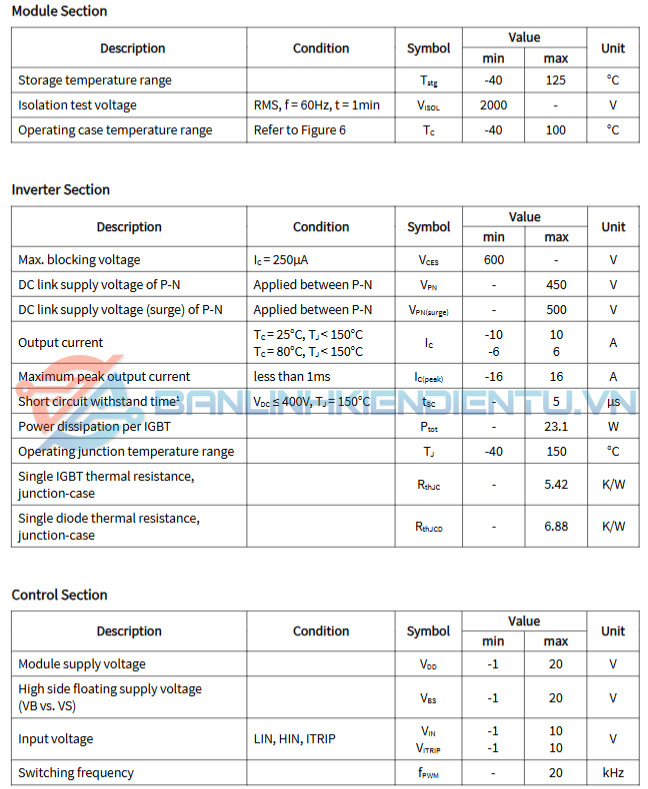

Thông số kỹ thuật IKCM10H60GA

Ứng dụng IKCM10H60GA

1. Biến tần và điều khiển động cơ:
   • IKCM10H60GA được sử dụng rộng rãi trong các biến tần để điều khiển động cơ AC và DC, ứng dụng trong các thiết bị như máy bơm, quạt, và các hệ thống HVAC (heating, ventilation, and air conditioning).
2. Nguồn cấp điện công nghiệp:
   • Module này có thể được dùng trong các bộ nguồn điện công nghiệp, chuyển đổi điện áp và dòng điện để cấp cho các thiết bị khác nhau, tối ưu hóa hiệu suất và giảm tiêu thụ năng lượng.
3. Các hệ thống năng lượng tái tạo:
   • Trong các ứng dụng năng lượng tái tạo như điện mặt trời và điện gió, IKCM10H60GA có thể được sử dụng để chuyển đổi năng lượng và tối ưu hóa hiệu suất hệ thống.
4. Hệ thống điều khiển nguồn DC:
   • Module này có thể sử dụng trong các mạch điều khiển nguồn DC để điều khiển và quản lý nguồn năng lượng trong các ứng dụng yêu cầu dòng điện cao và điện áp ổn định.
5. Hệ thống truyền động điện:
   • Với khả năng điều khiển động cơ chính xác và hiệu quả, IKCM10H60GA là lựa chọn lý tưởng cho các hệ thống truyền động điện trong các ngành công nghiệp và thiết bị tiêu thụ năng lượng lớn.

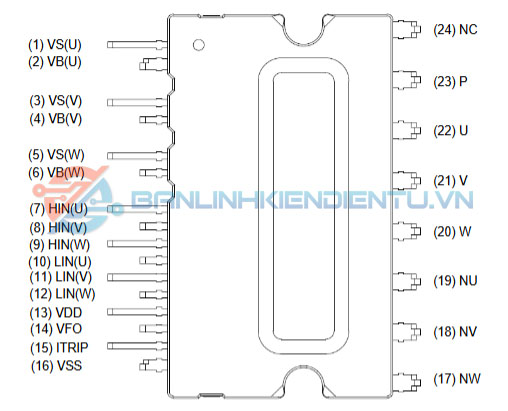

Sơ đồ chân IKCM10H60GA

Kích thước IKCM10H60GA

Xem thêm những sản phẩm IC khác tại đây

Datasheet IKCM10H60GA
