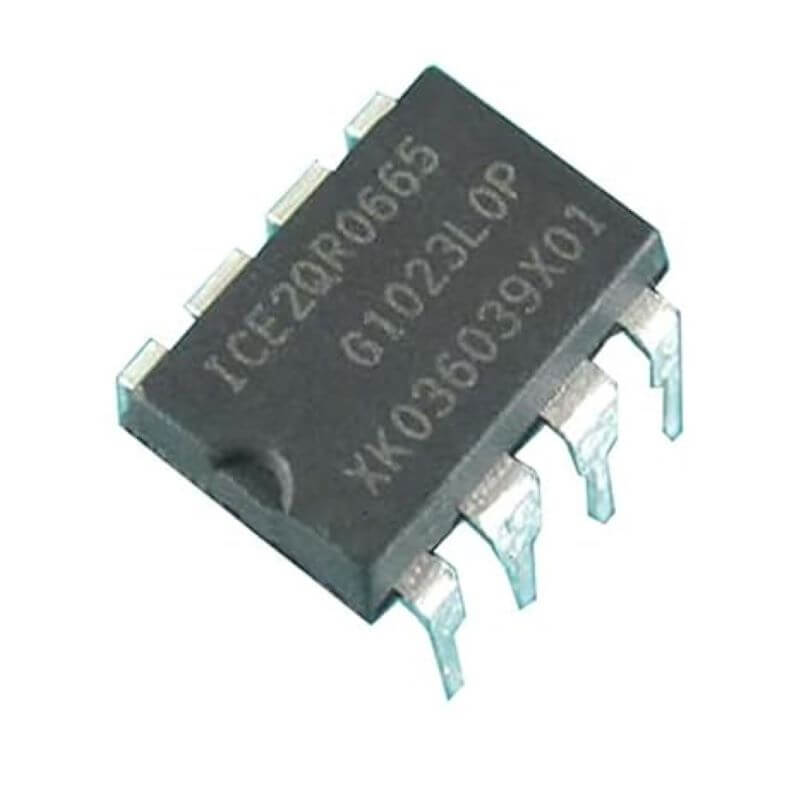

ICE2QR0665 IC nguồn chính hãng Infineon DIP-8

Giới thiệu về ICE2QR0665

CE2QR0665 là một IC điều chỉnh nguồn chuyển mạch thuộc dòng ICE2QR của Infineon Technologies, được thiết kế cho các ứng dụng nguồn điện công suất thấp đến trung bình. Nó là một bộ điều chỉnh DC-DC flyback converter có hiệu suất cao, thường được sử dụng trong các mạch nguồn cung cấp cho thiết bị điện tử tiêu dùng, hệ thống viễn thông, và các ứng dụng công nghiệp.

Đặc điểm nổi bật ICE2QR0665

• Thiết kế tích hợp: ICE2QR0665 tích hợp nhiều chức năng trong một IC, bao gồm MOSFET công suất, điều khiển PWM, và các tính năng bảo vệ, giúp đơn giản hóa thiết kế mạch và giảm số lượng linh kiện cần thiết.
• Công suất đầu ra: IC này có thể cung cấp công suất đầu ra lên tới 65W, phù hợp cho các ứng dụng yêu cầu nguồn điện ổn định với công suất vừa phải.
• Điện áp đầu vào rộng: ICE2QR0665 hoạt động với dải điện áp đầu vào từ 85V đến 265V AC, cho phép sử dụng trong nhiều loại nguồn điện khác nhau.
• Hiệu suất cao: Với thiết kế tiên tiến, ICE2QR0665 đạt hiệu suất chuyển đổi lên đến 90%, giúp giảm tổn thất năng lượng và nhiệt độ hoạt động.
• Chế độ hoạt động tiết kiệm: Tích hợp chế độ hoạt động tiết kiệm năng lượng trong điều kiện tải nhẹ, giúp giảm tiêu thụ năng lượng không cần thiết.
• Bảo vệ tích hợp: Có các chức năng bảo vệ như bảo vệ quá nhiệt, quá dòng, quá áp, và bảo vệ ngắn mạch để đảm bảo an toàn cho thiết bị.

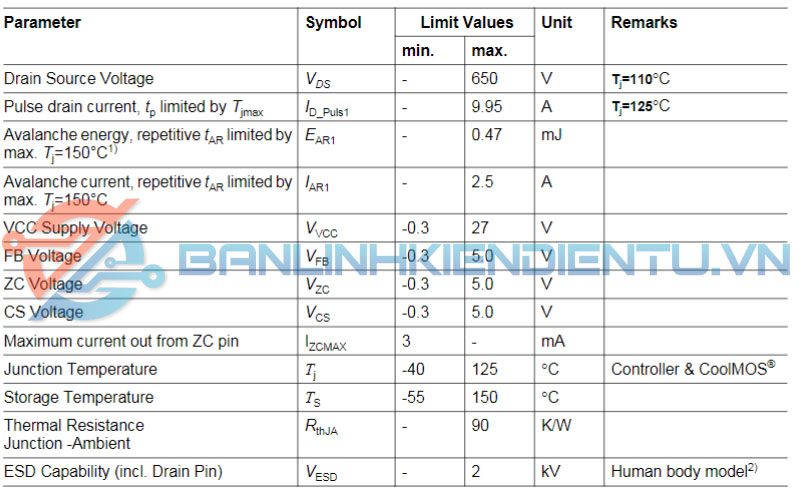

Thông số kỹ thuật ICE2QR0665

• Điện áp đầu vào (Vin): Hoạt động trong dải từ 85V đến 265V AC.
• Công suất đầu ra: Tối đa 65W.
• Tần số chuyển mạch: Khoảng 66 kHz, giúp tối ưu hóa hiệu suất chuyển đổi.
• Điện áp đầu ra (Vout): Có thể được điều chỉnh từ 5V đến 12V, tùy thuộc vào cấu hình mạch.
• MOSFET tích hợp: Sử dụng MOSFET công suất với khả năng xử lý dòng lớn, đảm bảo hoạt động ổn định.
• Bảo vệ: Tích hợp các chức năng bảo vệ như quá dòng, quá nhiệt, quá áp, và bảo vệ ngắn mạch.

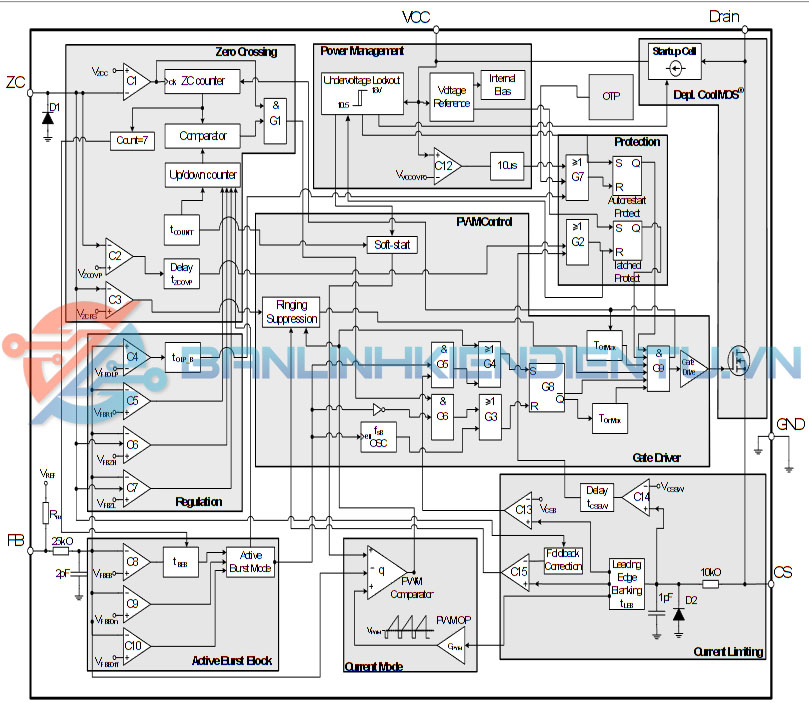

Sơ đồ khối ICE2QR0665

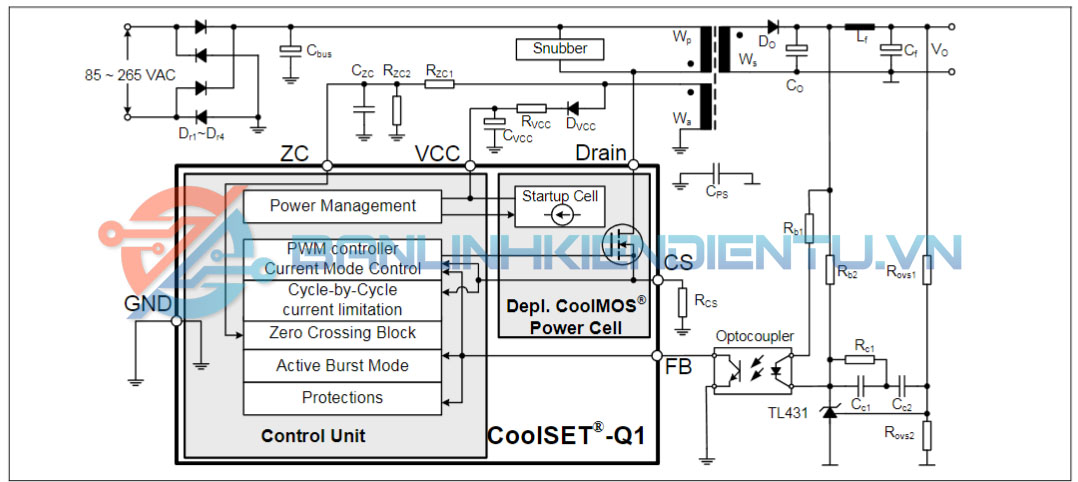

Ứng dụng ICE2QR0665

• Nguồn cấp cho thiết bị tiêu dùng: Sử dụng trong các nguồn cấp cho máy tính, TV, và các thiết bị điện tử gia dụng khác.
• Hệ thống viễn thông: Cung cấp nguồn ổn định cho các thiết bị truyền thông và mạng.
• Thiết bị công nghiệp: Được ứng dụng trong các hệ thống điện công nghiệp yêu cầu công suất ổn định và hiệu suất cao.
• Bộ sạc pin: ICE2QR0665 có thể được sử dụng trong các bộ sạc cho các loại pin khác nhau.
• Hệ thống chiếu sáng LED: Sử dụng trong các nguồn cung cấp cho đèn LED với công suất vừa và thấp.

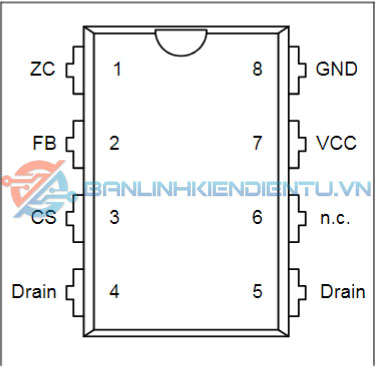

Sơ đồ chân ICE2QR0665

• ZC (Điểm giao nhau bằng không): Tại chân này, điện áp từ cuộn dây phụ sau mạch trễ thời gian được áp dụng. Bên trong, chân này được kết nối với bộ dò điểm giao nhau bằng không để xác định bật. Ngoài ra, phát hiện quá điện áp đầu ra được thực hiện bằng cách so sánh điện áp Vzc với ngưỡng cài đặt sẵn bên trong.
• FB (Phản hồi): Thông thường, tụ điện bên ngoài được kết nối với chân này để có điện áp VFB mượt mà. Bên trong, chân này được kết nối với bộ tạo tín hiệu PWM để xác định tắt (cùng với tín hiệu cảm biến dòng điện), bộ xử lý tín hiệu kỹ thuật số để giảm tần số khi tải giảm trong quá trình hoạt động bình thường và bộ điều khiển Chế độ bùng phát chủ động để nhập xác định hoạt động Chế độ bùng phát chủ động và kiểm soát tỷ lệ bùng phát trong quá trình hoạt động Chế độ bùng phát chủ động. Ngoài ra, bảo vệ vòng hở/quá tải được thực hiện bằng cách theo dõi điện áp tại chân này.
• CS (Cảm biến dòng điện): Chân này được kết nối với điện trở phân luồng để cảm biến dòng điện chính, bên ngoài và bộ tạo tín hiệu PWM để xác định tắt (cùng với điện áp phản hồi), bên trong. Hơn nữa, bảo vệ ngắn mạch được thực hiện bằng cách theo dõi điện áp Vcs trong thời gian bật công tắc nguồn chính.
• Drain (Drain của Depl. CoolMOS® tích hợp): Chân Drain là kết nối với drain của Depl. CoolMOS® bên trong.
• VCC (Nguồn điện): Chân VCC là nguồn cung cấp dương của IC.
• GND (Đất): Đây là đất chung của bộ điều khiển.

Kích thước ICE2QR0665

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet ICE2QR0665
