HT7136 IC nguồn 3.6V 30mA SOT-89

Giới thiệu về HT7136

HT7136 là một IC ổn áp dải rộng (LDO – Low Dropout Regulator) được sản xuất bởi Holtek Semiconductor. IC này được thiết kế để cung cấp một nguồn điện áp ổn định cho các mạch điện tử, đặc biệt trong các thiết bị tiêu thụ điện năng thấp. Nó có khả năng cung cấp điện áp ổn định trong khoảng đầu vào rộng và tiêu thụ dòng điện tĩnh rất thấp, giúp tiết kiệm năng lượng trong các ứng dụng pin hoặc nguồn điện di động.

HT7136 là một bộ ổn áp tuyến tính (LDO) có khả năng giữ điện áp đầu ra ổn định, ngay cả khi điện áp đầu vào biến đổi trong một phạm vi rộng. Nó được sử dụng phổ biến trong các thiết bị yêu cầu dòng điện tiêu thụ thấp và nguồn điện ổn định như thiết bị di động, đồng hồ kỹ thuật số, máy tính cầm tay và các hệ thống cảm biến. Nó cung cấp điện áp ổn định, có khả năng bảo vệ quá dòng, quá nhiệt, và là giải pháp lý tưởng cho các hệ thống sử dụng pin.

Đặc điểm nổi bật HT7136

• Điện áp sụt áp thấp (Low Dropout): IC có khả năng cung cấp điện áp ổn định ngay cả khi điện áp đầu vào chỉ cao hơn một chút so với điện áp đầu ra, phù hợp cho các ứng dụng sử dụng pin.
• Dòng điện tĩnh thấp: HT7136 tiêu thụ rất ít dòng điện khi không tải, thường dưới 4 µA, giúp tăng tuổi thọ pin trong các thiết bị di động.
• Bảo vệ quá dòng và quá nhiệt: Tích hợp cơ chế bảo vệ quá dòng và quá nhiệt, giúp bảo vệ IC và hệ thống khỏi hư hỏng khi xảy ra sự cố.
• Khả năng điều chỉnh điện áp đầu ra: HT7136 có nhiều phiên bản với các mức điện áp đầu ra cố định khác nhau, đáp ứng được nhiều nhu cầu của các hệ thống điện tử khác nhau.

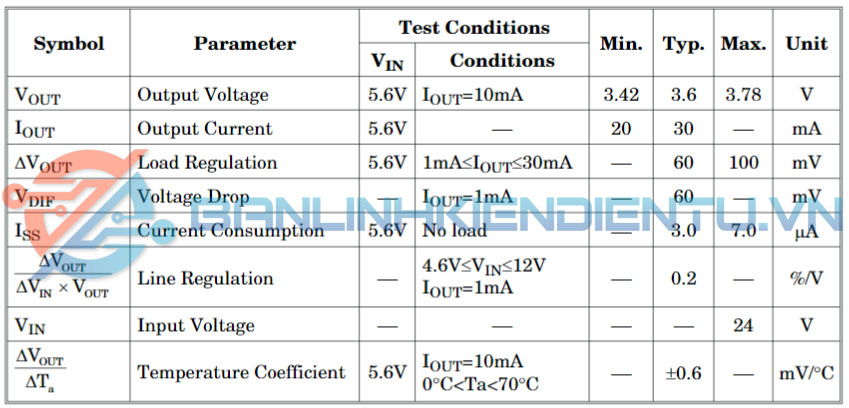

Thông số kỹ thuật HT7136

• Điện áp đầu vào (Vin): Từ 2V đến 24V.
• Điện áp đầu ra (Vout): Có nhiều phiên bản với các mức điện áp cố định, ví dụ 3.3V, 3.6V, 5V. Đối với HT7136, điện áp đầu ra thường là 3.6V.
• Dòng điện đầu ra tối đa: Lên đến 30 mA, phù hợp với các ứng dụng tiêu thụ dòng nhỏ.
• Dòng tiêu thụ khi không tải (Quiescent current): Thường dưới 4 µA, rất thích hợp cho các ứng dụng chạy bằng pin.
• Điện áp sụt áp (Dropout voltage): Rất thấp, thường khoảng 60 mV tại dòng 1 mA.

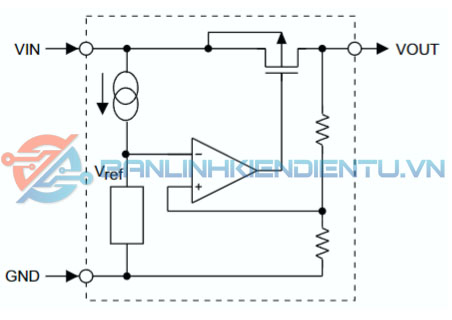

Sơ đồ khối HT7136

Ứng dụng HT7136

• Thiết bị tiêu thụ điện năng thấp: Được sử dụng trong các thiết bị như đồng hồ kỹ thuật số, cảm biến, thiết bị đo lường nhờ vào dòng tiêu thụ rất thấp và điện áp sụt áp nhỏ.
• Thiết bị di động: Như máy tính cầm tay, điện thoại di động, máy ảnh kỹ thuật số, và các hệ thống sử dụng pin khác.
• Mạch điều khiển vi xử lý: Cung cấp nguồn ổn định cho vi điều khiển và các linh kiện bán dẫn nhạy cảm với sự thay đổi điện áp.
• Hệ thống tự động hóa và điều khiển từ xa: Thích hợp cho các hệ thống cần điện áp ổn định với mức tiêu thụ năng lượng thấp trong thời gian dài.

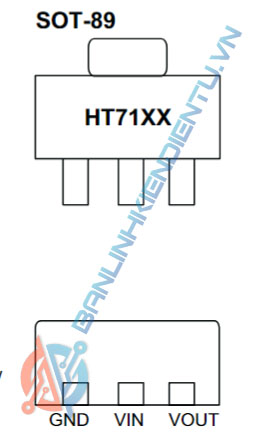

Sơ đồ chân HT7136

Kích thước HT7136

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet HT7136
