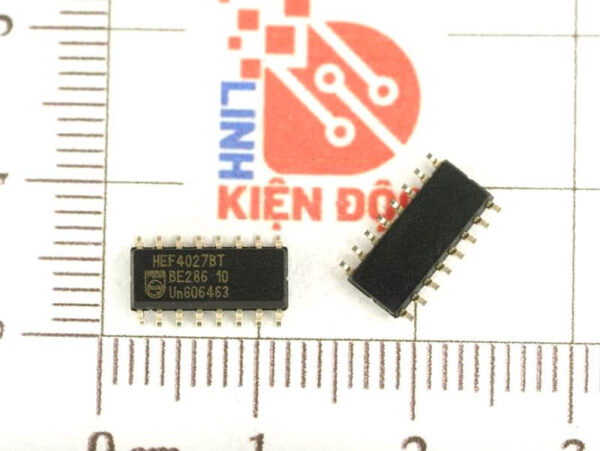

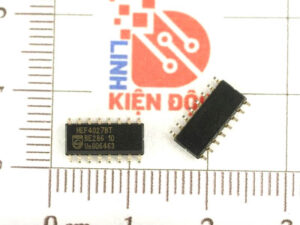

HEF4027BT IC Số SOP-16

Giới thiệu về HEF4027BT

HEF4027BT là một mạch tích hợp logic CMOS chứa hai flip-flop loại JK độc lập. Flip-flop này là một phần của dòng HE4000B logic CMOS tiêu chuẩn, được thiết kế để hoạt động ở điện áp rộng, cung cấp hiệu suất cao và tiêu thụ năng lượng thấp. Thiết bị thường được sử dụng trong các mạch điều khiển, lưu trữ trạng thái, hoặc tạo dao động.

Đặc điểm nổi bật

• Thiết kế logic JK flip-flop: Có thể cấu hình thành các loại flip-flop khác như D, T hoặc SR.
• Hoạt động độc lập: Bao gồm hai flip-flop riêng biệt.
• Điện áp hoạt động rộng: Từ 3V đến 15V, linh hoạt trong các ứng dụng khác nhau.
• Đầu vào kích hoạt (Clock): Tích hợp ngõ vào đồng bộ hóa.
• Khả năng điều khiển linh hoạt: Bao gồm các ngõ vào thiết lập (Set) và xóa (Reset) độc lập.
• Tiêu thụ năng lượng thấp: Lý tưởng cho các ứng dụng tiết kiệm năng lượng.
• Khả năng chống nhiễu cao: Thích hợp với các môi trường khắc nghiệt.

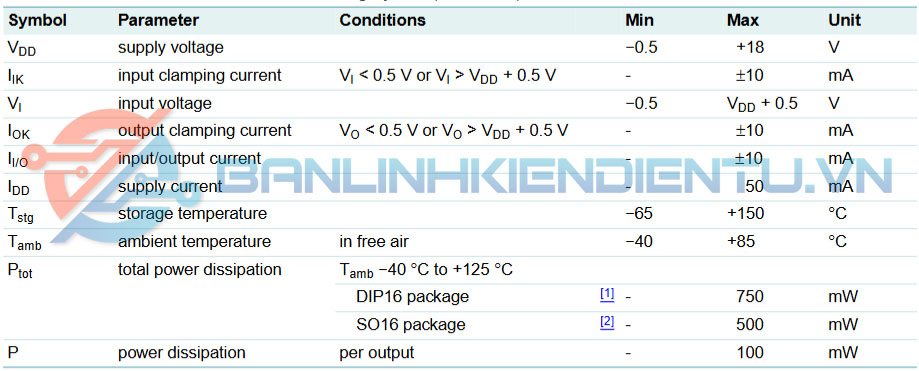

Thông số kỹ thuật HEF4027BT

• Nguồn cấp: Điện áp hoạt động (VDD): 3V – 15V
• Dòng tiêu thụ: 5 µA ở 5V
• Tần số hoạt động tối đa: Lên đến 3 MHz tại VDD = 15V
• Đầu ra: Dòng đầu ra tối đa: ±1.5 mA
• Thời gian trễ truyền: Khoảng 80 ns ở VDD = 10V
• Nhiệt độ hoạt động: -40°C đến +85°C

Sơ đồ chân HEF4027BT

Bảng sự thật  HEF4027BT

Ứng dụng HEF4027BT

• Bộ lưu trữ trạng thái: Lưu giữ thông tin trạng thái của hệ thống.
• Bộ chia tần số: Trong các ứng dụng tạo sóng xung nhịp hoặc xử lý tín hiệu.
• Tạo dao động: Dùng trong các ứng dụng thời gian thực hoặc hệ thống điều khiển.
• Mạch điều khiển logic: Cấu hình linh hoạt để tạo các trạng thái mong muốn trong hệ thống logic.
• Ứng dụng công nghiệp: Trong hệ thống điều khiển tự động và thiết bị đo lường.

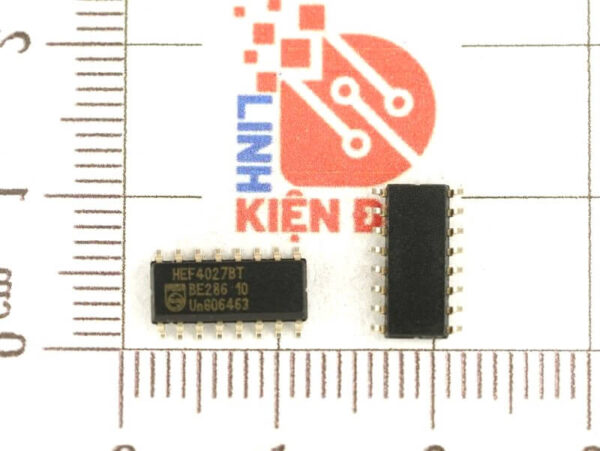

Kích thước HEF4027BT

Xem thêm: Nhiều IC số khác tại đây

Datasheet HEF4027BT
