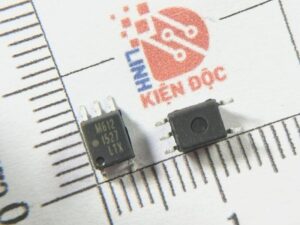

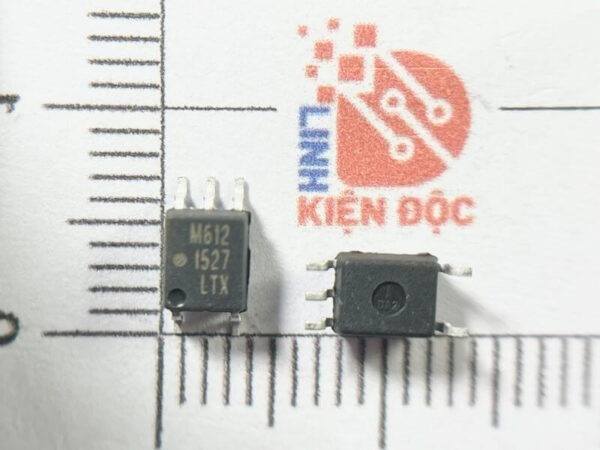

HCPL-M612, M612 IC Optocoupler SOP-5

Giới thiệu về HCPL-M612

HCPL-M612 là một optocoupler tốc độ cao, được thiết kế để cung cấp cách ly điện giữa các mạch đầu vào và đầu ra. Sản phẩm này được sử dụng phổ biến trong các ứng dụng công nghiệp và tiêu dùng để cách ly tín hiệu, bảo vệ mạch và truyền dữ liệu tốc độ cao. Thiết bị tích hợp LED GaAsP ở phía đầu vào và IC cảm quang ở phía đầu ra, tất cả được đóng gói trong dạng SOP-5 nhỏ gọn.

Đặc điểm nổi bật HCPL-M612

1. Tốc độ cao:
   • Hỗ trợ tốc độ truyền dữ liệu lên đến 10 Mbps.
2. Kích thước nhỏ gọn:
   • Đóng gói dạng SOP-5, phù hợp với thiết kế tiết kiệm không gian trên PCB.
3. Cách ly điện áp cao:
   • Đảm bảo cách ly điện áp lên đến 3750 Vrms giữa đầu vào và đầu ra.
4. Dải nhiệt độ hoạt động rộng:
   • Hoạt động ổn định trong khoảng -40°C đến +85°C.
5. Tiêu thụ điện năng thấp:
   • Thiết kế tối ưu cho dòng điện đầu vào thấp, phù hợp với các ứng dụng tiết kiệm năng lượng.
6. Tuân thủ tiêu chuẩn an toàn:
   • Đạt các tiêu chuẩn như UL1577, IEC/EN/DIN EN 60747-5-5.

Thông số kỹ thuật HCPL-M612

1. Phía đầu vào:
   • Điện áp LED: 1.2V (điển hình).
   • Dòng điện LED: 10 mA (khuyến nghị).
2. Phía đầu ra:
   • Loại đầu ra: Collector mở (Open collector).
   • Điện áp logic mức thấp: 0.4V (tối đa).
3. Hiệu suất:
   • Độ trễ lan truyền: 75 ns (điển hình).
   • Miễn nhiễm nhiễu chế độ chung (CMTI): 15 kV/µs (điển hình).
4. Cách ly điện:
   • Điện áp cách ly: 3750 Vrms.
5. Đóng gói:
   • SOP-5, hỗ trợ lắp ráp và hàn tự động.

Kích thước HCPL-M612

Ứng dụng HCPL-M612

1. Tự động hóa công nghiệp:
   • Cách ly tín hiệu trong bộ điều khiển động cơ, PLC và cảm biến công nghiệp.
2. Điện tử công suất:
   • Cách ly điều khiển cổng cho IGBT và MOSFET trong bộ nghịch lưu và nguồn điện.
3. Hệ thống viễn thông:
   • Truyền tín hiệu tốc độ cao và cách ly trong thiết bị mạng và viễn thông.
4. Điện tử tiêu dùng:
   • Cách ly và bảo vệ chống nhiễu trong hệ thống âm thanh và video.
5. Thiết bị y tế:
   • Cách ly trong các thiết bị y tế nhạy cảm, đảm bảo an toàn cho bệnh nhân.
