HCPL-7560 A7560 SMD optocoupler SOP8

Giới thiệu về HCPL-7560

HCPL-7560 là một bộ cách ly quang học (optocoupler) có độ chính xác cao, được thiết kế đặc biệt cho các ứng dụng đo lường dòng điện, điện áp, và điều khiển công suất trong các hệ thống điện tử công nghiệp và thương mại. Nó cung cấp khả năng cách ly giữa mạch điều khiển và mạch công suất, đảm bảo rằng tín hiệu truyền qua không bị ảnh hưởng bởi nhiễu điện hoặc điện áp cao, đồng thời bảo vệ các thiết bị nhạy cảm khỏi sự cố về điện.

Đặc điểm nổi bật HCPL-7560

• Cách ly điện: HCPL-7560 cung cấp cách ly điện lên đến 3.75 kV RMS, giúp bảo vệ mạch điều khiển khỏi các nhiễu hoặc quá áp từ mạch công suất.
• Tích hợp bộ A/D converter: Tích hợp bộ chuyển đổi tương tự-số (A/D) bên trong, giúp chuyển đổi các tín hiệu analog thành tín hiệu số để xử lý.
• Độ chính xác cao: HCPL-7560 được tối ưu hóa để đo lường dòng điện hoặc điện áp với độ chính xác cao trong các ứng dụng điều khiển công suất và đo lường năng lượng.
• Giao tiếp với vi xử lý: HCPL-7560 có khả năng giao tiếp trực tiếp với các vi điều khiển thông qua giao diện số, cho phép dễ dàng tích hợp vào các hệ thống điều khiển phức tạp.
• Khả năng hoạt động ở môi trường khắc nghiệt: Thiết bị được thiết kế để hoạt động ổn định trong các môi trường công nghiệp với nhiệt độ và điều kiện khắc nghiệt.

Thông số kỹ thuật HCPL-7560

• Điện áp cách ly: 3.75 kV RMS.
• Nguồn cung cấp (VCC): 4.5V đến 5.5V.
• Độ chính xác chuyển đổi A/D: Độ phân giải 12 bit, với độ tuyến tính cao.
• Tần số chuyển đổi: Lên đến 100 kHz.
• Dòng điện đầu ra: Có thể giao tiếp với vi xử lý hoặc hệ thống số trực tiếp.
• Độ trễ tín hiệu (Propagation delay): 8 µs.
• Dải nhiệt độ hoạt động: -40°C đến 85°C.

Ứng dụng HCPL-7560

• Đo lường dòng điện/điện áp: HCPL-7560 được sử dụng trong các ứng dụng đo lường dòng điện và điện áp cách ly, như đo lường dòng điện trong các hệ thống công suất cao hoặc giám sát điện năng.
• Điều khiển động cơ: Sử dụng trong các hệ thống điều khiển động cơ công nghiệp, giúp đo lường và điều khiển dòng điện và điện áp.
• Hệ thống quản lý năng lượng: Được dùng trong các hệ thống giám sát và điều khiển năng lượng để đảm bảo hiệu quả năng lượng cao.
• Thiết bị bảo vệ và cách ly: Được sử dụng để cách ly giữa mạch điều khiển và mạch công suất, bảo vệ thiết bị điện tử khỏi các sự cố quá dòng hoặc quá áp.

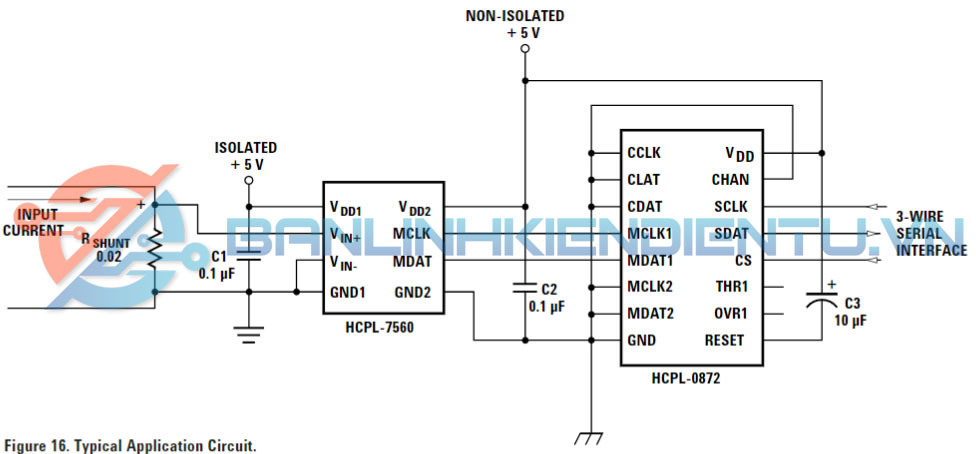

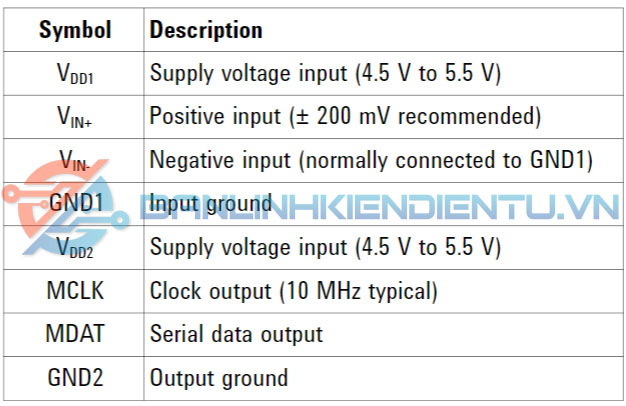

Sơ đồ chân HCPL-7560

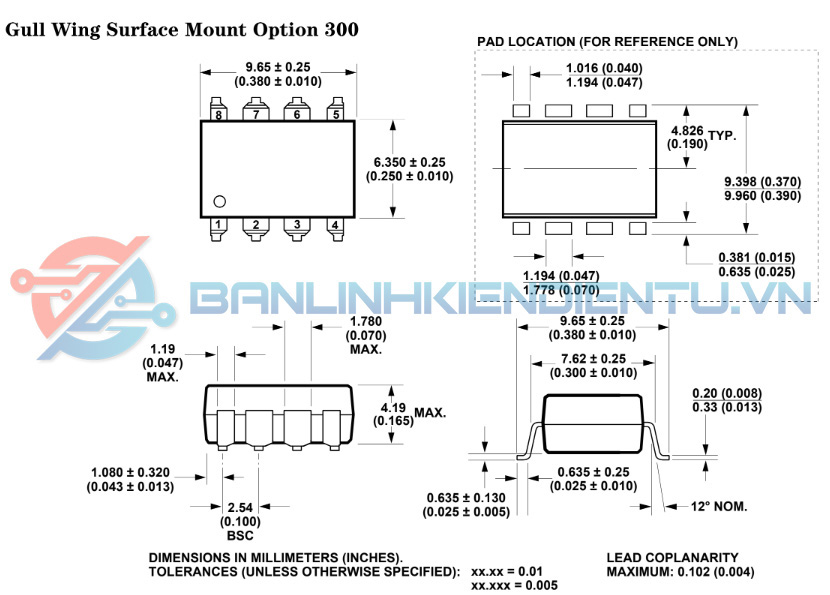

Kích thước HCPL-7560

Xem thêm: Nhiều sản phẩm Opto khác Tại đây

Datasheet HCPL-7560
